Hva er den tekniske analysen av transformatorstasjoner av bokstype i Europa, USA og Kina?

Fra elektriske ingeniørers perspektiv representerer europeiske, amerikanske og kinesiske (kinesisk stil) containeriserte transformatorstasjoner tre distinkte tekniske tilnærminger basert på ulike nettstandarder, geografiske miljøer og markedskrav. Kjerneforskjellene ligger i fire nøkkeldimensjoner: strukturell integrasjon, beskyttelseskonfigurasjoner, termisk styringsdesign og standardiseringssystemer. Disse forskjellene gir opphav til distinkte applikasjonsscenarier og evolusjonære baner.

Transformatorstasjoner i amerikansk stil prioriterer kompakthet og kostnadseffektivitet for å muliggjøre utbredt distribusjon; Europeiske transformatorstasjoner, derimot, legger vekt på avansert miljøytelse og estetisk tiltalende integrert design; mens kinesiske transformatorstasjoner ofte tar i bruk pragmatiske hybridløsninger som balanserer forskjellene mellom de to når det gjelder integrasjon, kostnad og design. Disse forskjellene påvirker i stor grad skala, strukturell sammensetning, intern design, nøkkelutstyrskonfigurasjon, sikkerhetsfunksjoner, installasjons- og vedlikeholdsmetoder, og til slutt egnetheten til transformatorstasjonene for spesifikke bruksområder.

Det følgende gir en dybdeanalyse fra tre perspektiver: tekniske detaljer, applikasjonsscenarier og fremtidige trender.

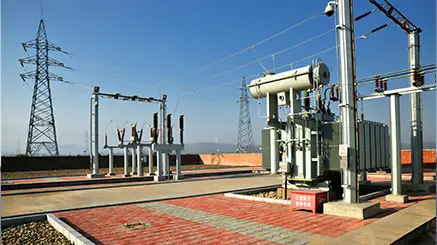

I. Inngående sammenligning av kjernetekniske detaljer for tre hovedtyper avBokstype understasjoner

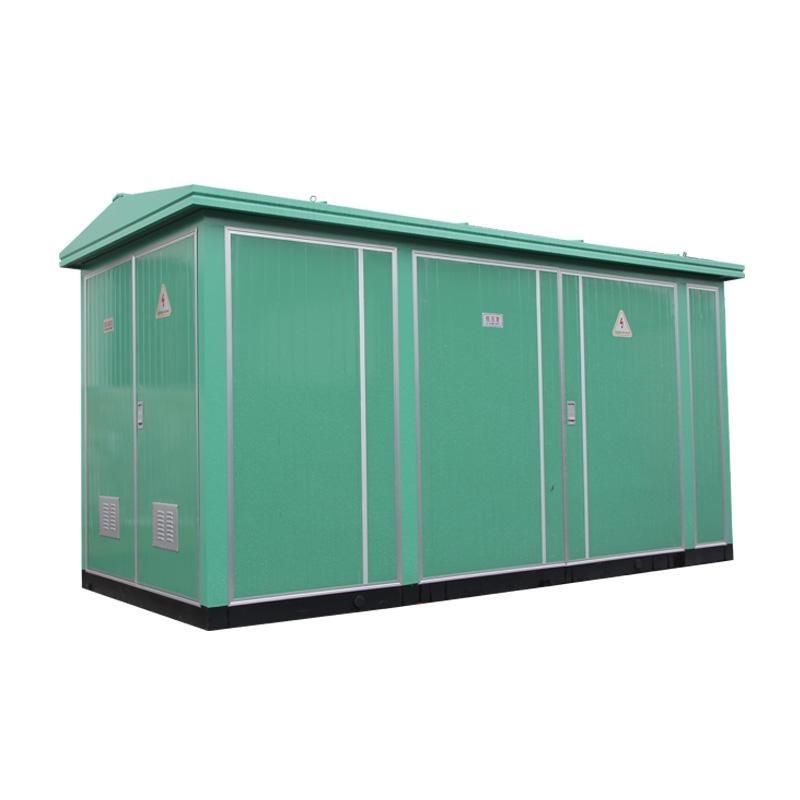

1. EuropeiskBokstype understasjoner (europeisk stilBokstype understasjoner, EU/IEC-standarder)

Kjernedefinisjon: I overensstemmelse med IEC 62271-202 og IEC 61330-standardene, har disse transformatorstasjonene en uavhengig tre-roms modulær struktur og representerer den globalt dominerende formen for "Bokstype understasjoner."

(1) Struktur og layout

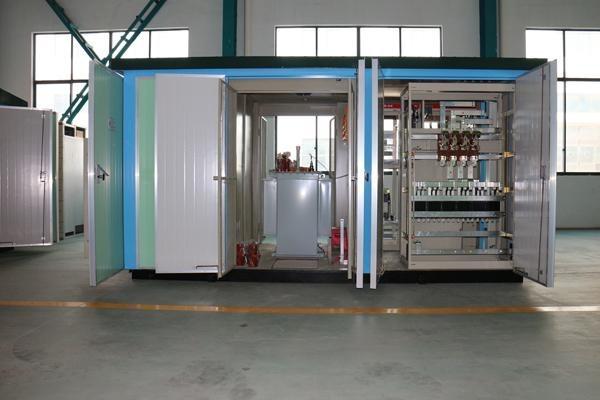

· Tre helt uavhengige rom: Høyspentrommet, transformatorrommet og lavspentrommet er fullstendig atskilt av metallskillevegger, og danner en "目" eller "品" formoppsett.

· Innkapsling og beskyttelse: Dobbeltlags stålplater med et isolasjonslag av polyuretan; beskyttelsesklasse IP54–IP55; sterk støvtett, vanntett og anti-kondenseringsevne.

· Krav til fundament: Krever en standard kabelgrøft, et uavhengig fundament og en reservert vedlikeholdspassasje (≥800 mm).

(2) Konfigurasjon av kjernekomponent

· Høyspenningsside: Standardkonfigurasjon inkluderer SF6-ringhovedenheter eller luftisolert bryterutstyr, integrert med lastbrytere, skillebrytere, jordingsbrytere og overspenningsavledere, med fem-forebyggende forriglinger.

· Transformator: Primært tørrtransformatorer i SCB-serien (støpt epoksyharpiks), med kapasiteter fra 50kVA til 2500kVA; tvungen luftkjøling (temperaturkontroll + aksialvifter).

· Lavspenningsside: Uttrekksbryterutstyr, inkludert rammebrytere, smart kondensatorkompensasjon, smarte målere og overspenningsbeskyttelsesmoduler, som tilbyr eksepsjonell skalerbarhet.

· Beskyttelsessystem: Høyspenningssiden tilbyr valgfri "lastbryter + sikring" eller kretsbryterbeskyttelse (overstrøms-, momentan-, overbelastnings- og jordfeilbeskyttelse); lavspenningssiden har omfattende distribusjonsbeskyttelse.

(3) Nøkkeltekniske egenskaper

· Sikkerhet: Uavhengige rom med sterk lysbuefeilisoleringsevne (intern lysbue tåler rating på 20kA/0,5s).

· Vedlikehold: Hver enhet kan kobles ut av strømmen uavhengig for vedlikehold; lavspent sidevedlikehold kan utføres uten strømbrudd.

· Tap og energieffektivitet: Transformatorer av tørr type er brannbestandige, lekkasjefrie og støysvake, men tapene uten belastning er litt høyere enn for oljefylte transformatorer.

· Størrelse: Størst i volum for samme kapasitet, omtrent 1,5 til 3 ganger større enn enheter i amerikansk stil.

2. Amerikansk stilBokstype understasjon (amerikansk stilBokstype understasjon, IEEE/ANSI-standarder)

Kjernedefinisjon: Samsvarer med IEEE C57.12.25 og ANSI C84.1 standarder; har en svært integrert, fellesskapsstruktur, også kjent som en "kombinert type transformator (ZGS)."

(1) Struktur og layout

· Integrert felles tank: Ingen separat høyspenningsrom; høyspenningsbryteren, sikringene, trinnkobleren og transformatorkjernen er alle nedsenket i samme oljetank.

· Oljefri design: Har en fullstendig forseglet "olje + luftgap"-struktur, med tanken og radiatoren direkte eksponert for varmeavledning.

· Kapsling og beskyttelse: Ettlags stålplate, kapslingsklasse IP34D–IP44, med vekt på beskyttelse mot støv og faste fremmedlegemer.

· Fundamentkrav: Enkelt plattformfundament; ingen kabelgrøft er nødvendig; direkte kabelpluggforbindelser.

(2) Konfigurasjon av kjernekomponent

· Høyspenningsside: Kabelplugg av albuetype + sikring + belastningsbryter; fullt isolert, fullt skjermet og berøringssikker, forenklet til det ytterste.

· Transformator: Helt forseglet oljenedsenket transformator, kapasitet 315 kVA–1 600 kVA; transformatorolje fungerer både som isolasjons- og kjølemedium.

· Lavspenningsside: Kompakt støpt kretsbryterskap med forenklet beskyttelseskonfigurasjon (overbelastning, kortslutning, underspenning).

· Beskyttelsessystem: Høyspentsikringer beskytter mot interne transformatorfeil; lavspente støpte kretsbrytere beskytter linjen; ingen relébeskyttelsesenheter.

(3) Nøkkeltekniske egenskaper

· Kompakthet: Minimalt volum, med et fotavtrykk på 1/4 til 1/3 av enheter i europeisk stil, og 15 % til 20 % lavere kostnad.

· Installerbarhet: "Plug-and-play"; installasjonstiden er bare en tredjedel av enhetene i europeisk stil.

· Varmespredning: Friluftskjøling; høy overbelastningskapasitet (tillater 2x overbelastning i 2 timer).

Begrensninger: Vedlikehold krever et fullstendig strømbrudd; høyspenningskomponenter er nedsenket i olje, noe som gjør reparasjoner etter feil kompliserte og utsatt for lekkasje.

3. KinesiskBokstype understasjoner (Kinesisk stil / Huashi-stilBokstype understasjoner, GB standard)

Kjernedefinisjon: Disse transformatorstasjonene kombinerer europeisk modularitet med amerikansk kompakthet, og overholder GB/T 17467-2020 (Høyspenning/Lavspenning)Bokstype understasjoner) og har en lokalisert, modifisert treromsstruktur.

(1) Struktur og layout

· Tre uavhengige, men kompakte rom: Høyspent-, transformator- og lavspenningsrommene er separate, men har reduserte dimensjoner (faller mellom europeiske og amerikanske standarder).

· Optimalisert layout: Hovedsakelig "目"-formet, enkeltrads langsgående layout (kompatibel med IEEE elektromagnetiske kompatibilitetskrav), tilpasset kinesiske standarder for installasjon av strømnett.

· Innkapsling og beskyttelse: Dobbeltlags stålplate, IP44–IP54, forbedret korrosjonsmotstand, seismisk motstand (designet for seismisk intensitet IX), og motstand mot høye temperaturer (-25°C til +40°C).

(2) Kjernekomponentkonfigurasjon (forbedret lokalisering)

· Høyspenningsside: Standardkonfigurasjonen inkluderer innenlandsproduserte luftisolerte/SF6-ringhovedenheter, kompatible med både europeiske strømbryterløsninger og amerikanske albuepluggløsninger.

· Transformatorer: Valg av tørrtype eller oljenedsenkede modeller (SCB14/S15, Klasse 1 energieffektivitet); forbedret kortslutningsmotstandsevne (10 kV/25 kA/3 s, overskrider IEC-standarden på 20 kA/2 s).

· Lavspenningsside: Integrert smart kraftdistribusjon, automatisk reaktiv effektkompensasjon, harmonisk demping og fjernovervåking, skreddersydd for å møte Kinas automatiseringskrav for distribusjonsnettverk.

· Beskyttelsessystem: Dobbel-redundant beskyttelse, med høyspenningssikringer + strømbrytere som reservebeskyttelse; utstyrt med ikke-elektriske beskyttelsesfunksjoner som overtemperatur, gass og trykkavlastning.

(3) Nøkkeltekniske egenskaper

· Tilpasningsevne: Fullt kompatibel med Kinas 10kV/20kV distribusjonsnettverk, kortslutningsnivåer og jordingskonfigurasjoner.

· Kostnadseffektivitet: Lavere kostnad enn europeiske design, høyere pålitelighet enn amerikanske design.

· Intelligens: Standard IoT-overvåking (telemetri, fjernkontroll og fjernkontroll), støtter IEC 61850-protokollen.

Tekniske parametere sammenligning av tre hovedboks-type understasjoner

II. Nøyaktig matching av applikasjonsscenarier (utvalgskriterier for elektroingeniører)

1. Søknadsscenarier for europeisk stilBokstype understasjoner

Kjernevalgskriterier: Høy pålitelighet, høy sikkerhet, sterk skalerbarhet og miljømessig bærekraft som en prioritet

· Bysentre / landemerkebygg: Kommersielle komplekser, superhøyhus, CBD-er (brannsikkerhet, lavt støynivå, landskapsintegrasjon).

· Industrielle/høypålitelige belastninger: Datasentre, presisjonsproduksjon, jernbanetransport, sykehus (uavbrutt strømforsyning, vedlikehold uten strømbrudd).

· Integrasjon av fornybar energinett: Vindkraft / PV trinnvise transformatorstasjoner (harmonisk demping, reaktiv effektkompensasjon, intelligent overvåking).

· Miljøsensitive områder: Skoler, boligområder, naturskjønne steder (ingen oljelekkasje, tørrisolasjon).

2. Søknadsscenarier for USABokstype understasjoner

Kjernevalgskriterier: Lave kostnader, rask distribusjon, ekstremt begrenset plass

· North American Power Grid: Lokale distribusjonsnettverk i USA og Canada (standard samsvar).

· Renovering av eldre boligområder: Urbane nettendepunkter med begrenset plass og korte byggesykluser.

· Midlertidig/nødstrømforsyning: Byggeplasser, messer, katastrofehjelp (plug-and-play, flyttbar).

· Rural / Suburban Grids: Områder med lav lasttetthet, store forsyningsradier og begrensede O&M-muligheter.

3. Søknadsscenarier for kinesiskBokstype understasjoner

Kjernevalgskriterier: Kompatibilitet med det kinesiske strømnettet, høy kostnadseffektivitet og intelligent O&M

· Urbane og rurale distribusjonsnettverk i Kina: Nye boligsamfunn, industriparker og kommunale offentlige fasiliteter (10kV-standard, samsvar med kortslutningsnivå).

· Automatiseringsoppgraderinger for distribusjonsnettverk: Full dekning av "Tre fjernkontroller" (fjernmåling, fjernsignalering, fjernkontroll), smartnettnoder.

· "Ny infrastruktur": 5G-basestasjoner, ladestasjonsklynger, energilagringskraftstasjoner (integrerte kilde-nett-last-lagring-grensesnitt).

· Eksport / Belte og vei: Tilpasset markeder i Sørøst-Asia, Midtøsten, Afrika og andre regioner med blandede IEC- og GB-standarder.

III. Fremtidige utviklingstrender (evolusjonære retninger for de tre store teknologiveiene)

1. Globale vanlige trender (oppgraderinger delt av alle tre veier)

(1) Lavkarbon og høy energieffektivitet

· Obligatoriske energieffektivitetsoppgraderinger: Fra og med 2026 vil Tier 1 energieffektivitetsstandarder være obligatoriske i store globale markeder (reduserer tomgangstap med 40 %).

· Miljøvennlige isolasjonserstatninger: Null bruk av SF6 (erstattet av tørr luft, N₂ og miljøvennlige gasser); mineralolje erstattet av naturlig ester vegetabilsk olje.

· Utbredt bruk av amorfe legeringer: Tap uten belastning 70–80 % lavere enn tradisjonelle materialer; penetrasjonsraten i statsnettet for å nå 50 % innen 2030.

(2) Høy intelligens (AIoT)

· Edge Computing + Digital Twins: Sanntidsstatusovervåking, feilprediksjon (nøyaktighet >95%), fjerndiagnostikk og automatisert generering av drifts- og vedlikeholdsrapporter.

·Full IEC 61850-samsvar: Plug-and-play-funksjonalitet, forbedret interoperabilitet og sømløs integrasjon med smarte nettsendingssystemer.

· 5G + IoT: Fjernkontroll, lysbuedeteksjon, overtemperaturvarsler, energiforbruksanalyse; ubemannet operasjon blir standard.

(3) Integrasjon og prefabrikasjon

· "Multi-compartment integration": Prefabrikkerte moduler som integrerer transformatorstasjon, energilagring, PV og ladestasjoner, og reduserer fotavtrykket med ytterligere 30 %.

·Modulær byggeblokkdesign: Standardiserte moduler, fabrikkmontering og ingen kabling på stedet reduserer installasjonstiden til innen én dag.

2. Differensiert utvikling av tre store produktlinjer

(1) Europeisk koblingsutstyr: Ultimate Safety + Green Zero-Carbon

·Forbedret intern lysbuebeskyttelse (lysbueslukking ≤0,1s), eksplosjonssikkerhet og brannmotstandsklassifiseringer.

· Hele serien er oljefri, helt tørr og laget av resirkulerbare materialer, i samsvar med EUs "karbonnøytralitets"-forskrifter.

· Fokuserer på 40,5 kV høyspent, høykapasitetsapplikasjoner og smarte mikronettmasterstasjonsscenarier.

(2) U.S.A.BokstypeNettstasjoner: Minimalistisk integrasjon + lav kostnad

· Ytterligere miniatyrisering og vektreduksjon, skreddersydd for distribuerte PV-systemer og energilagringssystemer for boliger i Nord-Amerika.

· Bruker IoT for forenklet overvåking, og legger vekt på en rimelig O&M-modell basert på "feil i å erstatte."

· Fokuserer på løst strukturerte distribusjonsnettmarkeder i Nord-Amerika, Latin-Amerika og Australia.

(3) kinesisk Bokstype Nettstasjoner: Universell tilpasningsevne + Smart integrasjon

· Dual-standard kompatibilitet (IEC+GB), med forbedret tilpasningsevne til ekstreme miljøer (ekstrem kulde, høy luftfuktighet, stor høyde).

· Integrert generasjon, nett, belastning og lagring: Dyp integrasjon av energilagringsinvertere (PCS) og energistyringssystemer (EMS).

· AI-drevet prediktivt vedlikehold: Styrket av innenlandske algoritmer økte MTBF til over 100 000 timer.

· Leder an med doble gjennombrudd i det globale mellom-til-lave-markedet

IV. Sammendrag: Grunnleggende forskjeller i tekniske tilnærminger

· Europeisk: Sikkerhet først, modulær og svært pålitelig, som representerer en "presisjonsteknisk" teknisk tilnærming.

· Amerikansk: Kostnad-først, integrert og rask distribusjon, som representerer en "økonomiorientert" teknisk tilnærming.

· Kinesisk tilnærming: Tilpasningsevne først, lokalisering og intelligens, som representerer den "balanserte" tekniske tilnærmingen.

I løpet av de neste 3 til 5 årene vil disse tre tilnærmingene trekke fra hverandre, og deres grenser vil utviskes: Den europeiske tilnærmingen vil bli mer kompakt, den amerikanske tilnærmingen mer intelligent, og den kinesiske tilnærmingen mer internasjonalisert, og til slutt konvergerer mot et enhetlig teknisk paradigme av "intelligens, lavkarbon, integrasjon og standardisering."

Vanlige spørsmål for europeiske, amerikanske og kinesiske understasjoner av bokstype

1. Hva er kjernestandardsystemene for de tre typene undersentraler av bokstype?

· Europeisk: IEC 62271, IEC 61330

· Amerikansk: IEEE C57.12.25, ANSI

· Kinesisk: GB/T 17467-2020

2. Hva er de viktigste strukturelle forskjellene?

· Europeisk: Tre helt uavhengige rom, modulær design

· Amerikansk: Integrert felles tank, høyspent og transformator delt oljetank

· Kinesisk: Tre uavhengige rom, kompakt og optimert layout

3. Hvilken transformatortype brukes i hver type?

· Europeisk: Hovedsakelig tørr-type transformator

· Amerikansk: Kun oljenedsenket transformator

· Kinesisk: Tørrtype eller oljenedsenket valgfritt

4. Hvilken har minst volum og fotavtrykk?

Amerikansk bokstransformatorstasjon, kun ca 1/3 av den europeiske typen.

5. Hvilken har den sterkeste kortslutningsmotstandsevnen?

Kinesisk understasjon, opp til 25kA/3s forbedret nivå.

6. Kan vedlikehold utføres uten fullt strømbrudd?

· Europeisk og kinesisk: Ja, uavhengig vedlikehold

· Amerikansk: Nei, generell strømavbrudd kreves

7. Hvilken type har lavest kostnad?

Amerikansk bokstransformatorstasjon, 15%–20% lavere enn europeisk type.

8. Hva er de typiske applikasjonsscenariene?

· Europeisk: Urbane kjerneområder, datasentre, industrianlegg med høy sikkerhet

· Amerikansk: Smal plass, rask konstruksjon, landlig og midlertidig strømforsyning

· Kinesisk: Distribusjonsnettverk i urbane og landlige omgivelser, ny infrastruktur, smarte nett

9. Hva er den fremtidige utviklingstrenden?

Vanlig: Høy effektivitet, intelligens, SF6-fri, integrasjon

· Europeisk: Ekstrem sikkerhet, null karbon, tørr type full serie

· Amerikansk: Miniatyrisering, rimelig erstatningsmodus

· Kinesisk: IEC+GB-kompatibilitet, kilde-nett-last-lagring integrasjon

10. Hvilken er best egnet for kinesiske kraftnettprosjekter?

Kinesisk boks understasjon, best matchende 10kV/20kV distribusjonsnettverk, beskyttelse og intelligente krav.
