JDZW utendørs enfaset epoksyharpiksstøpt spenningstransformator

Cehos JDZW utendørs enfaset støpt spenningstransformator for epoksyharpiks har følgende funksjoner: Epoksyharpiks er fullstendig vakuumstøpt: boblefri, UV-bestandig, antialdring og med lav lokal utslipp. Den er egnet for tøffe miljøer som stor høyde, høy luftfuktighet og kraftig forurensning. Enfasestrukturen støtter fase-til-jord (Un/√3) eller fase-til-fase (Un) kablingsmetoder, og er egnet for luftledninger, polmonterte brytere, ringhovedenheter og andre scenarier.

Høypresisjonsmåling: Den metrologiske karakternøyaktigheten kan nå 0,2 grad, og beskyttelsesgraden er 3P eller 6P, og oppfyller de doble kravene til elektrisk energimåling og relébeskyttelse.

Innebygde høyspenningssikringer (for noen modeller): slik som JDZW-10R, er den utstyrt med A og B tosidige sikringer, som effektivt forhindrer utvidelse av interne feil.

Standardkompatibilitet: JDZW utendørs enfaset epoksyharpiksstøpt spenningstransformator samsvarer med internasjonale standarder som IEC 61869-3, IEEE C57.13 og GB20840, og støtter globale prosjektapplikasjoner

TEKNISKE DATA

● Transformatoren samsvarer med standardene i GB1207-2006, IEC60044-2:2003

● Trefase

● Nominell sekundærstrøm 5A eller 1A

● Omgivelsestemperatur  -5℃ ～ +50℃

11. Nominell effekt og dens relative nøyaktighetsklasse er bare ett alternativ.

2. Hvis brukerdataene overskrider området ovenfor, kan det hende vi må gjennomføre spesifikke forhandlinger.

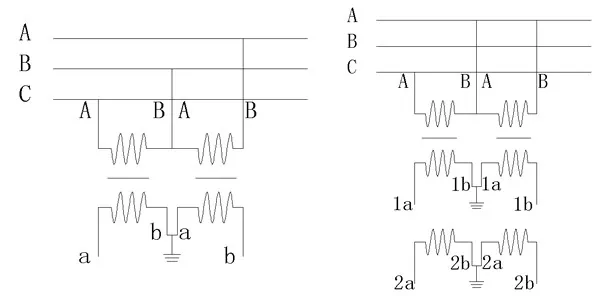

Koblingsskjema

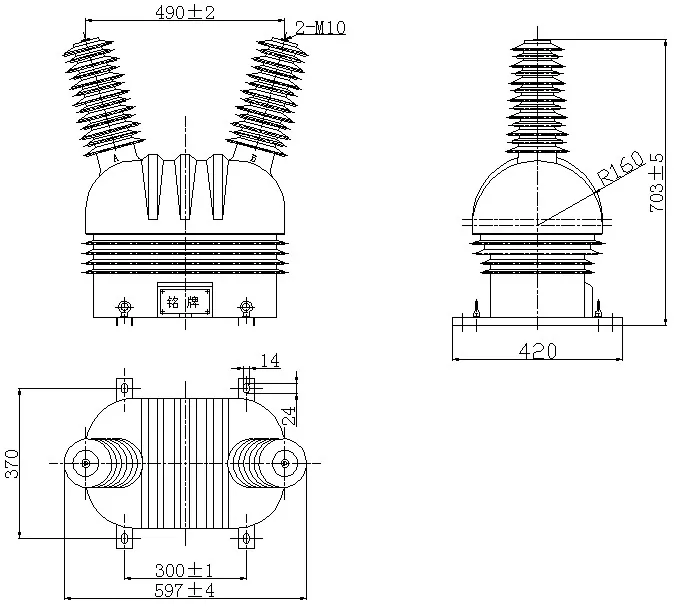

Totale dimensjoner
