JDZ enfaset epoksyharpiksstøpt spenningstransformator

Epoksyharpiksstøpeteknologi har revolusjonert utformingen av JDZ enfasede epoksyharpiksstøpte spenningstransformatorer, og gir dem overlegen isolasjon, mekanisk styrke og miljømotstand. Den er spesielt anerkjent for sin pålitelighet og nøyaktighet i enfaseapplikasjoner. Dens kompakte, vedlikeholdsfrie design gjør den egnet for innendørs og utendørs installasjoner på tvers av ulike bransjer.

Fra kraftverk til industrianlegg og kommersielle bygninger er spenningstransformatorene våre uunnværlige verktøy for energistyring og systembeskyttelse. Deres evne til å opprettholde nøyaktighet under forskjellige driftsforhold gjør dem til det foretrukne valget for mellomspenningssystemingeniører og -teknikere.

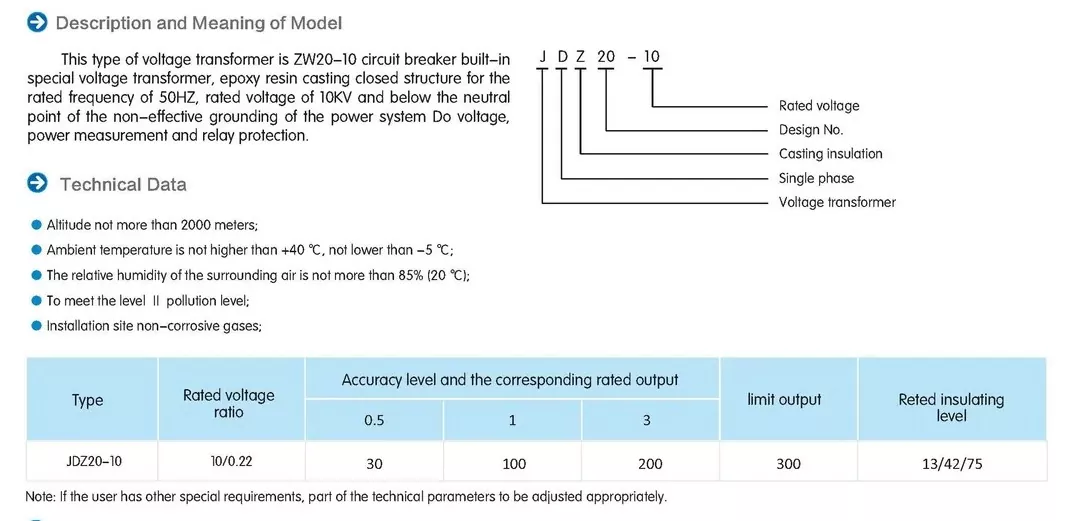

Spesifikasjon

Hva er en JDZ enfaset epoksyharpiksstøpt spenningstransformator?

En JDZ enfaset epoksyharpiksstøpt spenningstransformator er en presisjonsinstrumenttransformator spesielt utviklet for spenningsmåling og beskyttelse i elektriske kraftsystemer. Denne enheten opererer på prinsippet om elektromagnetisk induksjon for å transformere høye primærspenninger til standardiserte lave sekundære spenninger, typisk 110V eller 100/√3V, egnet for tilkobling til måleinstrumenter, beskyttelsesreleer og kontrollutstyr.

Transformatorens kjernekonstruksjon har høykvalitets silisiumstål lamineringer viklet med presisjons kobberviklinger, alt innkapslet i spesialformulert epoksyharpiks. Denne støpeprosessen skaper en monolittisk struktur som gir eksepsjonell dielektrisk styrke samtidig som den eliminerer luftlommer som kan føre til delvise utladninger. JDZ-betegnelsen refererer til dens enfasekonfigurasjon, med "J" som indikerer spenningstransformator, "D" representerer enfaset, og "Z" betyr epoksyharpiksstøpeteknologi.

Viktige operasjonelle egenskaper inkluderer en definert nøyaktighetsklasse (typisk 0,2, 0,5 eller 1,0), spesifiserte termiske ytelsesklassifiseringer og samsvar med internasjonale standarder som IEC 60044-2. Enheten opprettholder lineære transformasjonsforhold over det utformede spenningsområdet, og sikrer målingspresisjon selv under systemsvingninger. Designet inkluderer barrierer og krypeavstandsoptimalisering for å forhindre overflatesporing, spesielt viktig i fuktige eller forurensede miljøer.

JDZ enfaset epoksyharpiksstøpt spenningstransformatorinnkapsling tjener flere kritiske funksjoner: den gir mekanisk beskyttelse til viklingene, skaper en fuktsikker barriere og fordeler elektriske påkjenninger jevnt over hele strukturen. Dette resulterer i en transformator med overlegen kortslutningsmotstandsevne og motstand mot miljøfaktorer sammenlignet med konvensjonelle oljefylte eller tørrtype design.

Nøkkelfunksjoner

JDZ enfaset epoksyharpiksstøpt spenningstransformator har flere karakteristiske egenskaper som skiller den fra konvensjonelle spenningstransformatorer. Designet fokuserer på pålitelighet, nøyaktighet og langsiktig ytelse i krevende elektriske miljøer.

Epoksyharpiksinnkapslingssystemet representerer transformatorens viktigste teknologiske fremskritt. Denne spesialformulerte forbindelsen gir eksepsjonelle dielektriske egenskaper med en typisk dielektrisk styrke på over 20kV/mm. Støpeprosessen sikrer fullstendig nedsenking av alle aktive komponenter, og skaper et hulromsfritt isolasjonssystem som forhindrer delvis utladningsaktivitet selv under kontinuerlig drift ved nominell spenning. Harpiksformuleringen inkluderer UV-stabilisatorer for utendørs bruk, og opprettholder isolasjonsintegriteten til tross for langvarig eksponering for sollys.

Mekanisk robusthet er et annet kjennetegn ved JDZ-designen. Epoksyharpiksen danner et stivt, støtsikkert hus som beskytter de interne komponentene mot vibrasjoner, mekanisk påkjenning og utilsiktet støt. Denne konstruksjonen eliminerer behovet for eksterne beskyttende kabinetter i mange applikasjoner, og reduserer det totale installasjonsfotavtrykket. Materialets iboende flammehemmende egenskaper oppfyller strenge brannsikkerhetskrav uten å kreve ytterligere brannsikre belegg.

Elektriske ytelsesfunksjoner inkluderer lave magnetiske tap på grunn av høykvalitets kornorienterte silisiumstålkjerner og presisjonsviklede kobberviklinger. Transformatoren viser utmerkede frekvensresponsegenskaper, og opprettholder nøyaktighet over et bredt frekvensområde fra 15Hz til 100Hz. Dens termiske ytelse sikrer stabil drift i temperaturområder fra -40°C til +70°C, med temperaturkoeffisienter som er nøye kompensert i designet for å opprettholde målenøyaktigheten.

Transformatoren inkorporerer avanserte feltgraderingsteknikker i terminaldesignen, ved å bruke innebygde elektroder og avspenningskonturer for å administrere elektrisk feltdistribusjon. Dette forhindrer koronautladning ved høyspentpunkter og forbedrer langsiktig pålitelighet. Alle spenningsførende deler forblir fullstendig innkapslet, noe som eliminerer utsatte høyspentforbindelser og forbedrer driftssikkerheten betydelig.

Søknader

JDZ enfaset epoksyharpiksstøpt spenningstransformator finner omfattende bruk på tvers av flere sektorer av den elektriske kraftindustrien på grunn av dens allsidige ytelsesegenskaper og robuste konstruksjon.

I kraftproduksjonsanlegg tjener disse transformatorene kritiske roller i generatorutgangsmåling, nettsynkronisering og beskyttelsessystemer. De gir nøyaktige spenningssignaler for turbinkontrollsystemer, eksitasjonsutstyr og enheter for effektfaktorkorreksjon. Deres kompakte design tillater installasjon i plassbegrensede bryterrom nær generatorer eller step-up transformatorer.

Overførings- og distribusjonsnettverk bruker JDZ-transformatorer for inntektsmåling på transformatorstasjoner, feederovervåkingspunkter og distribuerte generasjonsforbindelsessteder. De muliggjør presis spenningsmåling for SCADA-systemer, feildeteksjonsalgoritmer og automatisk spenningsreguleringsutstyr. Epoksyharpikskonstruksjonen viser seg å være spesielt verdifull i underjordiske distribusjonssystemer hvor fuktmotstand er avgjørende.

Industrianlegg bruker disse transformatorene for prosesskontrollsystemer, overvåking av strømkvalitet og utstyrsbeskyttelse. Tung industri som stålverk, aluminiumssmelteverk og kjemiske anlegg drar nytte av JDZs vibrasjonsmotstand og immunitet mot ledende støvmiljøer. Transformatorene integreres sømløst med kondensatorbanker for effektfaktorkorreksjon og harmoniske filterbanker for forbedring av strømkvaliteten.

Elektriske systemer for kommersielle bygninger inkluderer JDZ-transformatorer for hovedtjenestemåling, undermåling av leietakere og overvåking av nødstrømsystem. Deres flammehemmende egenskaper gjør dem egnet for installasjon i elektriske rom uten ekstra brannbeskyttelsestiltak. Datasentre verdsetter spesielt deres nøyaktighet og pålitelighet for overvåking av strømforbruk og UPS-systemkontroll.

Installasjoner for fornybar energi, inkludert solparker og vindkraftverk, bruker disse transformatorene for nettsammenkoblingsmåling og beskyttelse. Deres brede temperaturtoleranse tillater utendørs installasjon i varierende klimatiske forhold, mens deres motstand mot saltspray gjør dem egnet for kystvindparkapplikasjoner.

Fordeler med å bruke epoksyharpiks i spenningstransformatorer

Bruken av epoksyharpiks i JDZ enfasespenningstransformatorer gir en rekke tekniske og operasjonelle fordeler i forhold til tradisjonelle isolasjonsmetoder, og etablerer det som det foretrukne valget for moderne elektriske applikasjoner.

Epoksyharpiksens overlegne dielektriske egenskaper gir eksepsjonell isolasjonsytelse, med dielektrisk styrke typisk 5-10 ganger større enn konvensjonelle isolasjonsmaterialer. Dette muliggjør mer kompakt transformatordesign uten å gå på akkord med krav til elektrisk klaring. Den homogene naturen til støpeharpiksen eliminerer grensesnitt mellom forskjellige isolasjonsmaterialer, og forhindrer dielektriske svakhetspunkter som kan føre til for tidlig svikt.

Fuktighetsbestandigheten til epoksyharpiks representerer en betydelig forbedring i forhold til papir-olje eller lakkerte isolasjonssystemer. I motsetning til cellulosebaserte materialer som absorberer fuktighet over tid, danner epoksy en ugjennomtrengelig barriere som opprettholder jevn isolasjonsmotstand gjennom transformatorens levetid. Denne egenskapen viser seg å være uvurderlig i fuktige miljøer eller applikasjoner som er utsatt for periodisk kondens.

Mekanisk stabilitet er en annen viktig fordel, med den herdede harpiksen som danner en stiv matrise som immobiliserer alle interne komponenter. Dette forhindrer viklingsbevegelse under kortslutningshendelser, en vanlig feilmodus i konvensjonelle design. Innkapslingen beskytter også mot støv, kjemikalier og korrosive atmosfærer som kan ødelegge andre isolasjonssystemer.

Termiske ytelsesfordeler inkluderer bedre varmespredning sammenlignet med oljefylte enheter og overlegen termisk syklingstoleranse i forhold til tørrtypedesign. Epoksyharpiksens termiske ekspansjonskoeffisient kan konstrueres for å matche den til de innebygde lederne, og minimerer termisk spenning under lastvariasjoner. Dette resulterer i forbedret langsiktig stabilitet av elektriske parametere.

Fra et vedlikeholdsperspektiv krever JDZ enfaset støpt spenningstransformator for epoksyharpiks praktisk talt ingen rutinemessig vedlikehold, noe som eliminerer behovet for periodisk oljetesting, uttørkingsprosedyrer eller isolasjonsmotstandsmålinger. Den forseglede konstruksjonen forhindrer inntrengning av forurensning og opprettholder konsistente ytelsesegenskaper over flere tiår med service.

Miljømessige fordeler inkluderer fravær av brennbar isolasjonsolje, reduserer brannfare og eliminerer potensiell risiko for jordforurensning. Moderne epoksyformuleringer oppfyller strenge miljøkrav når det gjelder flyktige organiske forbindelser og innhold av farlige stoffer.
