Lavspent komplett sett utstyr

1.Grunnleggende definisjon

Lavspent komplett sett-utstyr er et komplett sett med elektriske enheter som brukes til strømfordeling, kontroll og beskyttelse i scenarier der AC-spenning er ≤ 1000V og likespenning er ≤ 1500V. Det inkluderer hovedsakelig lavspent komplett sett bryterutstyr, lavspent bryterskap, lavspente distribusjonsbokser og andre kategorier. Som kjerneutstyr for lavspent kraftoverføring i kraftsystemer, er det mye brukt i fabrikker, bygninger, ny energi og andre felt.

Design, produksjon og drift av slikt utstyr må strengt overholde GB/T 7251-serien av nasjonale standarder, og må bestå China Compulsory Product Certification (CCC). For tiden oppgraderes lavspent-komplettutstyr mot intelligens og digitalisering. Den internasjonale standardenYtterligere krav til intelligent komplett settutstyr(IEC TS 63290), ledet og formulert av Kina, er offisielt utgitt, og gir et internasjonalt grunnlag for industriell utvikling. Den nye generasjonen intelligent utstyr er generelt utstyrt med digitale gatewayer og trådløse sensorer, som kan realisere sanntidsovervåking av driftsstatus, prediktivt vedlikehold av feil og fjernkontroll. For eksempel er ABB MNS® 3.0 Digital lavspentbryterutstyr og det innenlandske klasse 1E lavspennings komplettsettet for Hualong One typiske representanter i bransjen.

2. Utstyrssammensetning

Kjernefunksjonene til komplett sett med lavspentutstyr er: mottak og rimelig fordeling av kraft overført av transformatorer; beskytte kretser mot overbelastning og kortslutningsfeil; realisere koblingskontroll og driftsovervåking av interne koblingsapparater.

Fra kategoriinndelingens perspektiv dekker det lavspente bryterskap, fordelingstavler, kontrollbokser, bryterbokser og annet utstyr. I henhold til funksjoner kan den deles inn i distribusjons-type PCC-skap (Power Control Center) og motor-type MCC-skap (Motor Control Center). Vanlige skaptyper i lavspente kraftdistribusjonssystemer inkluderer innkommende skap, kondensatorkompensasjonsskap, koblingsskap, utgående skap og så videre. De vanlige bryterskapene av uttrekkstypen som MNS, GCS og GCK på markedet er satt sammen med standardmoduler, egnet for strømforsynings- og distribusjonssystemer med merkespenning ≤ 690V og merkestrøm innenfor 6300EN.

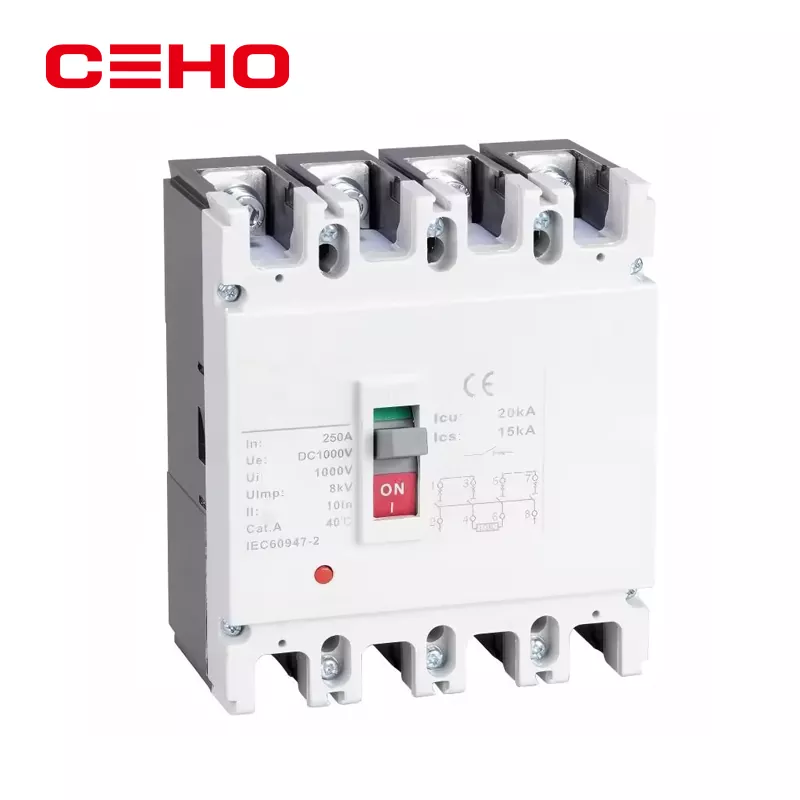

Fra perspektivet til elektrisk struktur er utstyret delt inn i hovedkrets (primærkrets) og hjelpekrets (sekundærkrets). Hovedkretsen er ansvarlig for kraftoverføringen, og dens kjernekomponenter inkluderer strømbrytere, sikringer, kontaktorer, termiske releer, strømtransformatorer osv. Hjelpekretsen er ansvarlig for kontroll og signaloverføring, og dens kjernekomponenter inkluderer målere, kontrollknapper, releer, overvåkings- og kontrollenheter, etc.

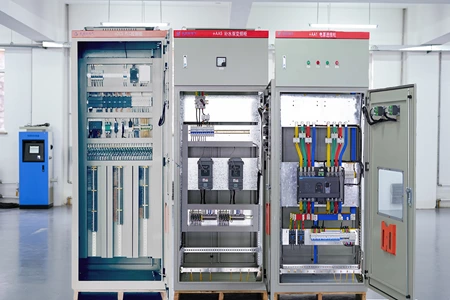

Fra et fysisk strukturperspektiv inkluderer et standardskap et skaplegeme for støtte og beskyttelse, hovedskinner og grenskinner for kraftoverføring samt samleskinnekamre, et installasjonsområde for elektrisk utstyr og komponenter, og et kabeltilkoblingskammer for montering og tilkobling av matekabler. For uttrekkstype lavspent komplett sett bryterutstyr, er komponentene installert i uttrekkbare skuffeenheter.

3. Driftsprinsipp

EN.Grunnleggende prosess Kjerneoppgavene til lavspent komplett sett bryteranlegg er: motta strøm fra transformatorer, distribuere til hver matekrets gjennom samleskinner, og levere strøm til nedstrøms utstyr; beskytte kretser mot overbelastning og kortslutningsfeil; nøyaktig styring av veksling og overvåking av interne koblingsapparater.

B.Dual Power Automatic Transfer De to innkommende kretsbryterne og busskoblingens kretsbryter er elektrisk/mekanisk låst. Når en krets svikter, slås reservestrømforsyningen automatisk på for å forbedre strømforsyningens pålitelighet.

C.Intelligent arbeidsmodus Feltbuss + PLS/SCADA-system realiserer fjernkontroll, datainnsamling, statusovervåking, intelligent diagnose og prediktivt vedlikehold.

4. Hovedtyper og produkter

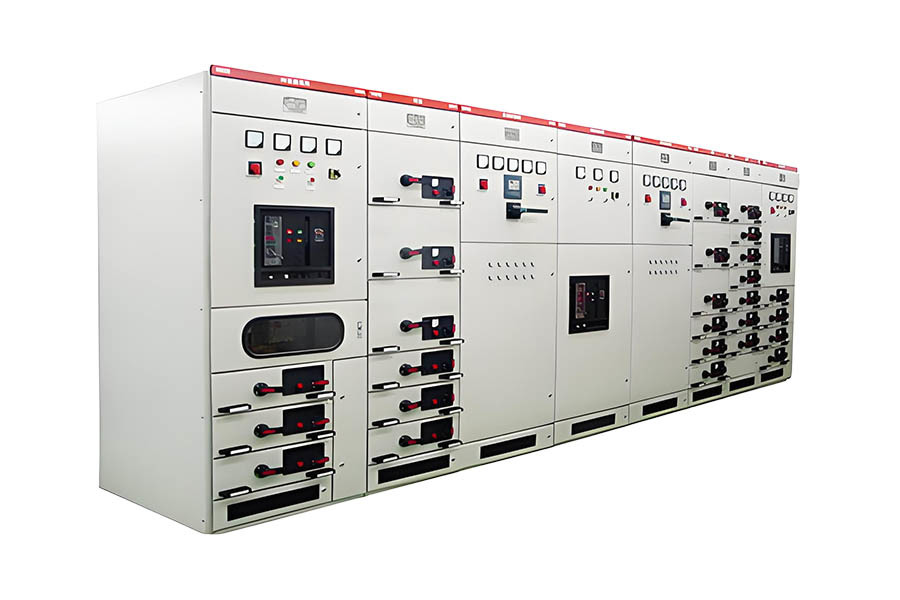

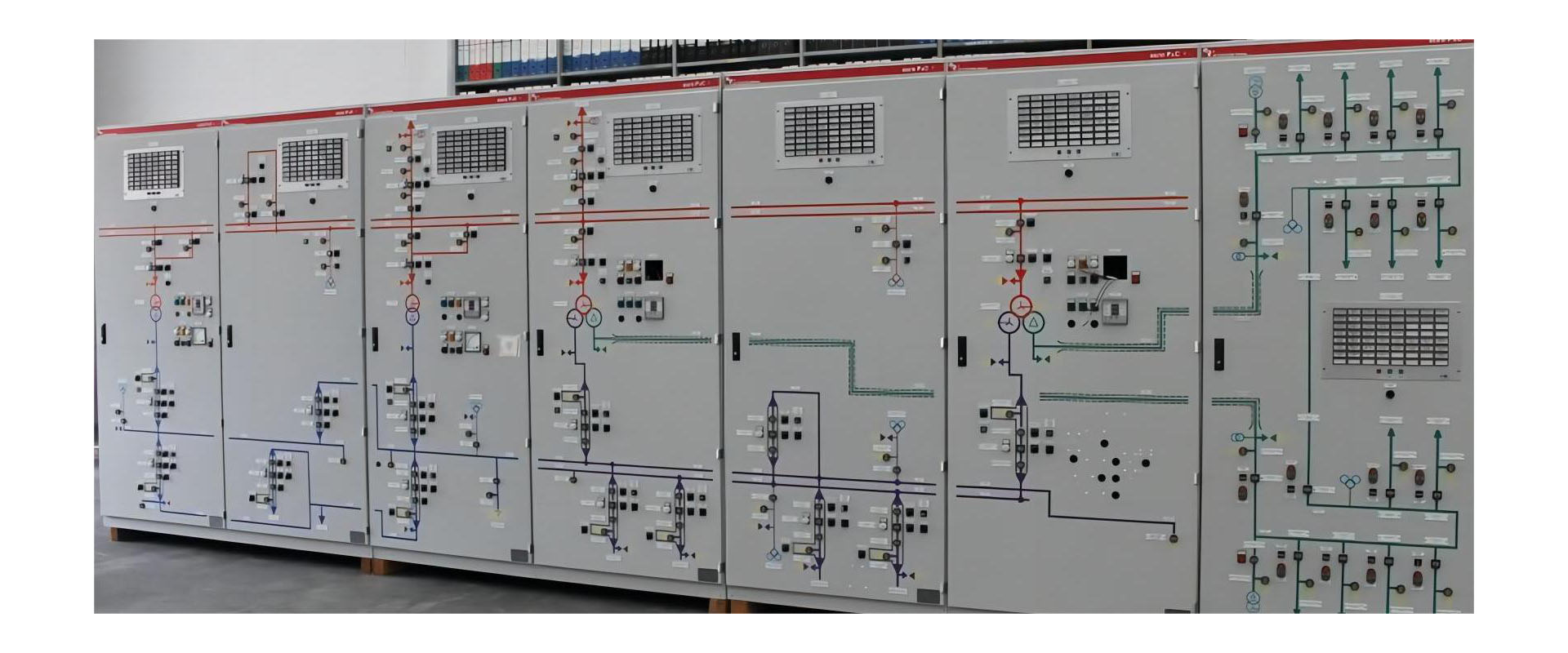

4.1 Uttrekkstype bryterskap

EN.Representant: MNS, GCS, GCK

B.Standarder: IEC 60439-1, GB/T 7251

C.Bruk: 50Hz, ≤690V, ≤6300A strømforsyning og distribusjonssystemer

4.2 Fast Separert Type bryterutstyr

EN.Representant: GCD

B.Sammensetning: Power Center (PC) kabinett + Motor Control Center (MCC) kabinett

4.3 Intelligent digitalt komplett sett utstyr

EN.Standardkonfigurasjon: Gateway, sensorer, trådløs temperaturmåling, kommunikasjonsmoduler

B.Egenskaper: Fjernovervåking, tidlig varsling, drift og vedlikeholdsstyring

5. Tekniske parametere og standarder

5.1 Kjerne tekniske parametere

· AC: ≤ 1000V, frekvens ≤ 1000Hz

· DC: ≤ 1500V

· Industriell vanlig bruk: ≤ 690V, maksimal strøm 6300A

5.2 Nasjonale standarder

· GB/T 7251.1-2023: Generelle regler for lavspenningskoblings- og kontrollenheter

· GB/T 7251.2-2023: Strømbryter- og kontrollutstyr (erstatter gammel versjon GB/T 7251.12-2013)

· GB/T 7251.3: Spesielle krav til fordelingstavler

· GB/T 7251.4: Spesielle krav til sammenstillinger for byggeplasser

· GB/T 15576: Lavspent komplett sett reaktiv effektkompensasjonsutstyr

5.3 Internasjonale standarder

· IEC TS 63290: Tilleggskrav for intelligent komplett settutstyr (ledet og formulert av Kina)

5.4 Sertifisering og tilsyn

· Obligatorisk: CCC-sertifisering (basert på GB/T 7251.2-2023)

· Frivillig: CQC 3177-2025 Energisparende sertifisering Teknisk spesifikasjon

· Prøvetaking av inspeksjonselementer: Merking, komponentkonfigurasjon, interne kretser og forbindelser, eksterne lederterminaler, kabling, driftsytelse og funksjoner, dielektriske egenskaper, beskyttelse mot elektrisk støt og integritet til beskyttelseskretser, klaring og krypeavstand, etc.

6. Søknadsfelt

EN.Tradisjonell industri og energi: Kraftverk, transformatorstasjoner, industri- og gruvebedrifter, petroleum, kjemisk industri, metallurgi, brukt til strømforsyning og distribusjonssystemer som kraftdistribusjon, motorstyring og lyskraftkonvertering og -kontroll.

B.Kommunal og konstruksjon: Kommunal konstruksjon, bygninger, kjøpesentereiendommer, store bedrifter, sykehus, skoler, kommersielle komplekser og andre steder med kraftdistribusjonssystemer.

C.Fremvoksende og kritisk infrastruktur: Spesielt egnet for kritiske strømapplikasjonsscenarier med høye krav til strømforsyningspålitelighet og intelligens, for eksempel datasentre, ny energi, jernbanetransport.

D.Kjerneformål: Strømfordeling, konvertering, kontroll og reaktiv effektkompensering for å sikre stabil og sikker strømforsyning.

7. Sikkerhetsdriftskrav

7.1 Hovedpunkter for operasjon Inspeksjon

· Tydelige og korrekte etiketter og nummer på elektriske komponenter på strømfordelingspanelet og panelet; fast fiksering, nøyaktig posisjon og fleksibel betjening av alle betjeningshåndtak, knapper og taster på panelet, i samsvar med de faktiske forholdene på stedet.

· Riktig indikasjon på lukke-/utløsningssignallys og andre signaler på strømfordelingspanelet.

· Faste kontakter til skillebrytere, effektbrytere, sikringer, transformatorer, etc., ingen overoppheting eller misfarging.

· Ingen skade eller aldring av isolasjonen til sekundære kretsledninger.

· Når det er et operasjonsmimikkkort på strømfordelingspanelet, er det i samsvar med driftsstatusen til elektrisk utstyr på stedet.

· Faste målere eller glassdeksler, nøyaktige målerangivelser.

· Gode ​​belysningslamper i strømfordelingsrommet, skarp og jevn belysning, ingen blending ved observasjon av målere.

· Håndter problemer funnet i inspeksjonen i tide og hold journaler.

7.2 Sikkerhetsspesifikasjoner for lavspent strømførende arbeid

· Levende arbeid skal overvåkes av en spesiell person, bruk verktøy med isolerte håndtak, stå på tørre isolasjonsmaterialer, bruk isolerte hansker, vernehjelmer og langermet arbeidstøy. Det er strengt forbudt å bruke filer, metalllinjaler, børster og puddere med metallgjenstander.

· Ved arbeid på lavspentledninger reist på samme pol som høy- og lavspent, kontroller først avstanden fra høyspentledninger og iverksett tiltak for å hindre utilsiktet kontakt med høyspent utstyr.

· Før lavspente strømførende ledere er isolert, skal arbeidere ikke krysse dem.

· Når du arbeider på strømførende lavspente strømfordelingsenheter, sørg for god isolasjon eller tilsvarende sikker avstand mellom menneskekroppen og jorden, menneskekroppen og omgivende jordet metall, menneskekropp og andre ledere. Det skal iverksettes isolasjonstiltak for å hindre fase-til-fase kortslutning og enfase jording.

· Skill fase- og nøytrale ledninger før du klatrer i stolper og velg en god arbeidsstilling.

· Når du kobler fra ledninger, koble fra faseledninger først og deretter nøytrale ledninger; rekkefølgen er omvendt ved tilkobling av ledninger.

· På grunn av den lille fase-til-fase-avstanden til lavspenning, skal det utvises forsiktighet for å forhindre at menneskekroppen berører to ledningsender samtidig under vedlikehold.
