Vet du hvordan en transformator fungerer? Fra elektromagnetisk induksjon til høyeffektiv konvertering

Transformatorer, som kjerneutstyret i moderne kraftsystemer, har effektive og pålitelige kraftkonverteringsmuligheter som støtter nesten alle kraftapplikasjoner fra nettoverføring til mobiltelefonlading. For å forstå hvordan transformatorer oppnår spenningskonvertering og energioverføring, må vi ta utgangspunkt i de grunnleggende prinsippene for elektromagnetisk induksjon og gradvis fordype oss i deres interne arbeidsmekanismer.

I. Elektromagnetisk induksjon: transformatorens grunnleggende arbeidsprinsipp

1.1 Loven om elektromagnetisk induksjon er kjerneteorien for transformatordrift, inkludert Faradays lov om elektromagnetisk induksjon og Lenz lov. Faradays lov om elektromagnetisk induksjon sier at når den magnetiske fluksen som passerer gjennom en lukket sløyfe endres, vil en indusert elektromotorisk kraft genereres i sløyfen, og dens størrelse er proporsjonal med endringshastigheten til den magnetiske fluksen. Denne oppdagelsen la grunnlaget for kvantitativ forskning på elektromagnetiske induksjonsfenomener og har blitt mye brukt i transformatordesign. Lenzs lov klargjør videre retningen til den induserte strømmen, det vil si at magnetfeltet generert av den induserte strømmen alltid hindrer endringen i magnetisk fluks som forårsaker den induserte strømmen. Disse to lovene danner til sammen grunnlaget for elektromagnetisk induksjonsteori og gir et viktig teoretisk grunnlag for design og optimalisering av transformatorer.

Arbeidsprinsippet til transformatoren er basert på Faradays lov om elektromagnetisk induksjon og Lenz lov. I 1831 oppdaget Michael Faraday at når den magnetiske fluksen som passerer gjennom en lukket sløyfe endres, induseres en elektromotorisk kraft i sløyfen. Dette fenomenet uttrykkes matematisk som:

Blant dem er E den induserte elektromotoriske kraften, N er antall spoleomdreininger,

dΦ/dt er endringshastigheten for magnetisk fluks over tid. Det negative tegnet betyr at retningen til den induserte elektromotoriske kraften alltid prøver å oppheve endringen i magnetisk fluks (Lenz sin lov).

Transformatoren bruker dette prinsippet til å generere skiftende magnetisk fluks i primærspolen gjennom vekselstrøm, som igjen induserer spenning i sekundærspolen for å oppnå "trådløs" overføring av elektrisk energi fra primær til sekundær.

1.2 Anvendelse av elektromagnetisk induksjonsprinsipp i transformatorer

Som en elektrisk enhet basert på prinsippet om elektromagnetisk induksjon, er kjernefunksjonen til en transformator å oppnå spenningsstigning og -fallkonvertering gjennom elektromagnetisk induksjon. Nærmere bestemt består en transformator av en primærspole, en sekundærspole og en jernkjerne. Jernkjernens rolle er å koble magnetfeltene i primær- og sekundærspolene, og dermed forbedre energioverføringseffektiviteten. Når vekselstrøm tilføres primærspolen, vil den skiftende strømmen generere vekslende magnetisk fluks i jernkjernen. Denne vekslende magnetiske fluksen vil passere gjennom primærspolen og sekundærspolen samtidig, og induserer dermed en elektromotorisk kraft i sekundærspolen. I henhold til Faradays lov om elektromagnetisk induksjon, er størrelsen på den induserte elektromotoriske kraften i sekundærspolen proporsjonal med endringshastigheten for magnetisk fluks i primærspolen, og er nært knyttet til vindingsforholdet til primær- og sekundærspolen.

Når AC-spenning V1 tilføres primærspolen (svinger N1), genereres en vekselstrøm I1 i spolen, og denne strømmen etablerer en vekslende magnetisk fluks Φ i jernkjernen. På grunn av den høye magnetiske permeabiliteten til kjernen, er det meste av den magnetiske fluksen begrenset i kjernen og passerer gjennom sekundærspolen (antall vindinger N2).

I følge Faradays lov produserer denne skiftende magnetiske fluksen induserte elektromotoriske krefter i henholdsvis primær- og sekundærspolene:

Primær selvindusert elektromotorisk kraft:

Sekundær gjensidig induktans elektromotorisk kraft:

Under forutsetning av en ideell transformator (ingen tap), er inngangs- og utgangsspenningen proporsjonal med antall omdreininger:

Og strømmen er omvendt proporsjonal med antall svinger:

Dette betyr at transformatoren oppnår en invers transformasjon av spenning og strøm samtidig som den opprettholder en grunnleggende bevaring av strøm (med et lite tap i praksis).

II. Strukturanalyse av transformator

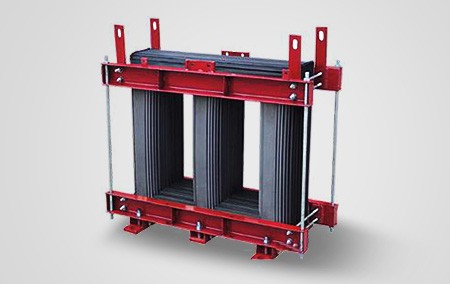

2.1 Jernkjerne

Kjernen til transformatoren er dens kjernekomponent, og silisiumstålplater med høy magnetisk permeabilitet brukes vanligvis som hovedmateriale. Dette materialet har egenskapene til lavt hysteresetap og høy metningsmagnetisk induksjonsintensitet, noe som effektivt kan redusere energitapet og forbedre effektiviteten til transformatoren. De strukturelle formene til kjernen er hovedsakelig delt inn i skalltype og kjernetype. Skalltypekjernen omgir viklingene på innsiden og er egnet for små transformatorer; mens kjernetypen er forbundet med to eller flere kolonner for å danne en lukket magnetisk krets og er mye brukt i mellomstore og store transformatorer. Hovedfunksjonen til jernkjernen er å gi en magnetisk bane med lav magnetisk motstand, og derved øke den magnetiske flukstettheten og oppnå effektiv elektromagnetisk induksjon. I tillegg har utformingen av kjernen en viktig innvirkning på ytelsen til transformatoren. For høy magnetisk flukstetthet kan for eksempel føre til magnetisk metning, og dermed øke jerntapet og temperaturøkningen. Derfor er det nødvendig å rasjonelt velge kjernematerialet og designe dets geometri for å optimalisere ytelsen.

2.2 Vikling

Viklingen er en nøkkelkomponent i transformatoren for å konvertere elektrisk energi. Den er vanligvis laget av kobber eller aluminiumtråd med god elektrisk ledningsevne. Primærviklingen og sekundærviklingen er koblet til henholdsvis inngangsstrømforsyningen og belastningskretsen, og konverteringen av spenning og strøm fullføres under påvirkning av elektromagnetisk induksjon. Viklekoblingsmetodene inkluderer seriekobling og parallellkobling. Ulike tilkoblingsmetoder har en betydelig innvirkning på forholdet mellom spenning og strøm. For eksempel, når primærviklingen er koblet i serie, øker dens totale antall omdreininger, noe som resulterer i en høyere indusert elektromotorisk kraft; mens når sekundærviklingen er koblet parallelt, gir den større utgangsstrømkapasitet. I tillegg bestemmer omdreiningsforholdet til primær- og sekundærviklingene transformasjonsforholdet til transformatoren, det vil si det proporsjonale forholdet mellom inngangsspenningen og utgangsspenningen. Dette forholdet påvirker ikke bare kraftoverføringseffektiviteten til transformatoren, men bestemmer også direkte gjeldende scenarier i kraftsystemet. Derfor er rasjonell design av viklingssammensetning og tilkoblingsmetoder et viktig skritt for å forbedre transformatorytelsen.

2.3 Andre strukturelle komponenter

I tillegg til jernkjerne og viklinger inkluderer transformatoren også mange hjelpekomponenter som oljetanker, oljeputer, radiatorer osv. Disse komponentene utgjør til sammen det komplette strukturelle systemet til transformatoren. Som det ytre skallet til transformatoren fungerer oljetanken ikke bare som en mekanisk støtte, men oppnår også kjøle- og isolasjonsfunksjoner gjennom den isolerende oljen som er fylt på innsiden. Oljeputen brukes til å justere endringene i oljenivået i oljetanken for å forhindre at endringer i oljevolum forårsaket av temperatursvingninger påvirker driften av transformatoren negativt. Radiatoren akselererer varmeoverføringen ved å øke varmeavledningsarealet, og reduserer derved effektivt temperaturstigningen som genereres under driften av transformatoren. Den funksjonelle koordineringen av disse komponentene har en viktig innvirkning på transformatorens generelle ytelse. For eksempel kan feil utformede kjøleribber føre til lokal overoppheting, noe som akselererer aldring av isolasjonsmaterialer og forkorter levetiden til transformatoren. Derfor, i transformatordesign, må den funksjonelle tilpasningen av hver komponent og dens bidrag til den totale ytelsen vurderes fullt ut for å sikre at transformatoren kan fungere trygt og stabilt under ulike arbeidsforhold.

III. Fra teori til praksis: energitap og effektivitet av transformatorer

Det er forskjellige tap i faktiske transformatorer under energioverføring:

1. Kobbertap

Det termiske energitapet forårsaket av strømmen som flyter gjennom spolemotstanden er proporsjonalt med kvadratet av strømmen (Pcu=I2 R). Moderne transformatorer bruker kobbertråd med høy ledningsevne for å minimere dette tapet.

2. Jerntap

Hysterese tap: energien som forbrukes av kontinuerlig omorganisering av magnetiske domener under den alternerende magnetiseringsprosessen av jernkjernematerialet

Virvelstrømtap: Den vekslende magnetiske fluksen induserer virvelstrømmer inne i jernkjernen, og genererer Joule-varme.

Jernkjernen til moderne transformatorer har en laminert struktur av silisiumstålplater. Silisium øker resistiviteten, og den laminerte strukturen blokkerer virvelstrømbanen, noe som reduserer jerntapet betydelig.

3. Løstløse tap

Inkludert virvelstrømstap forårsaket av lekkasjefluks i konstruksjonsdeler etc. kan reduseres gjennom optimalisert design og skjermingstiltak.

Effektiviteten til høyeffektive transformatorer kan nå over 99 %, som er kulminasjonen av materialvitenskap, elektromagnetisk design og produksjonsprosesser.

IV. Metoder for å forbedre effektiviteten

For å forbedre effektiviteten til transformatorer har forskere foreslått en rekke strategier fra aspektene ved optimalisert design og rimelig drift. Når det gjelder optimalisert design, er valg av materialer av høy kvalitet og forbedring av strukturer nøkkeltiltak for å redusere tap. For eksempel kan bruk av silisiumstålplater med høy magnetisk permeabilitet og lavt tap som kjernemateriale redusere hysteresestap og virvelstrømstap betydelig; samtidig, ved å optimalisere lamineringsmetoden og tykkelsen på kjernen, kan virkningen av virvelstrømstap reduseres ytterligere. Når det gjelder viklingsdesign, kan valg av ledende materialer med lav resistivitet (som kobber eller aluminium) og optimalisering av viklingsarrangementet effektivt redusere kobbertap. I tillegg kan en rimelig utforming av antall viklingssvinger og tverrsnittsareal ikke bare balansere kobbertap og jerntap, men også forbedre overbelastningskapasiteten til transformatoren.

Når det gjelder rimelig drift, er kontroll av belastningshastigheten og valg av passende kapasitet viktige midler for å forbedre transformatoreffektiviteten. Forskning viser at virkningsgraden når sin høyeste verdi når transformatoren opererer mellom 60 % og 80 % av nominell belastningshastighet. Derfor, i faktisk drift, bør transformatorkapasiteten være rimelig allokert i henhold til belastningsbehovet for å unngå at en enkelt transformator er i en lett eller tung belastningstilstand over lang tid. I tillegg, ved å bruke flere transformatorer som opererer parallelt, kan antallet driftstransformatorer justeres fleksibelt i henhold til lastendringer, og dermed forbedre systemets effektivitet ytterligere. For store kraftverk eller transformatorstasjoner kan intelligente overvåkingssystemer også brukes til å overvåke driftsstatusen til transformatorer i sanntid og dynamisk justere lastfordelingen i henhold til faktiske behov for å oppnå optimale energieffektivitetsmål.

I tillegg til metodene ovenfor er regelmessig vedlikehold og inspeksjon også viktige ledd for å forbedre transformatoreffektiviteten. For eksempel, ved å rense smuss på viklingsoverflaten, kontrollere isolasjonsytelsen og stramme tilkoplingsdelene, kan ytterligere tap forårsaket av dårlig kontakt eller isolasjonsaldring effektivt reduseres. Samtidig, kombinert med big data-analyse og prediktiv vedlikeholdsteknologi, kan potensielle problemer oppdages på forhånd og målrettede tiltak kan iverksettes, og dermed maksimere levetiden til utstyret og forbedre driftseffektiviteten. Oppsummert, gjennom omfattende bruk av flere midler som optimalisert design, rimelig drift og vitenskapelig vedlikehold, kan effektiviteten til transformatoren forbedres betydelig og gi en sterk garanti for sikker og økonomisk drift av kraftsystemet.

V. Transformatorers rolle i moderne energisystemer

Power Grid Transmission: Forsterkning av spenning reduserer linjestrømmen og reduserer overføringstap; deretter trappe ned spenningen for å distribuere strøm til brukerne.

Ny energiintegrasjon: Fornybare energikilder som vind og sol er koblet til nettet gjennom transformatorer.

Kraftelektronikkutstyr: Mikrohøyfrekvente transformatorer i enheter som bytte av strømforsyninger og ladere.

Elektrisk isolasjon: Gir sikker isolasjon for å forhindre fare for elektrisk støt.

VI. Konklusjon

Arbeidsprinsippet til en transformator er en klassisk anvendelse av elektromagnetisk induksjon, men dens teknologiske utvikling har aldri stoppet. Fra den første praktiske transformatoren på slutten av 1800-tallet til dagens høyeffektive smarte transformatorer, har denne tilsynelatende enkle enheten alltid vært kjernebæreren i kraftteknologifremskritt. Med bruk av nye materialer, nye prosesser og intelligente teknologier vil transformatorer fortsette å utvikle seg mot høyere effektivitet, mindre størrelse og mer intelligens, og spille en uerstattelig rolle i prosessen med energitransformasjon og elektrifisering.

Å forstå hele prosessen med transformatorer fra grunnleggende prinsipper til høyeffektiv konvertering vil ikke bare hjelpe elektroingeniører med å optimalisere designene deres, men også tillate vanlige brukere å innse at bak den praktiske bruken av elektrisitet i våre daglige liv ligger kunsten med presisjon elektromagnetisk energikonvertering som kondenserer et århundre med visdom.
