Medium spenning strømkabel

Cceho er en ledende produsent og leverandør av mellomspenningsstrømkabel – og tilbyr OEM/ODM-tjenester med konkurransedyktige fabrikkpriser! Klassifisert 5kV-35kV kabel brukes til distribusjonskretser i industrielle og kommersielle installasjoner. Medium voltage strømkabel er egnet for bruk på våte eller tørre steder, installert i løpebaner, kanaler og friluft, luft eller direkte nedgravd som tillatt av NEC. Temperaturen må ikke overstige 105°C (MV105).

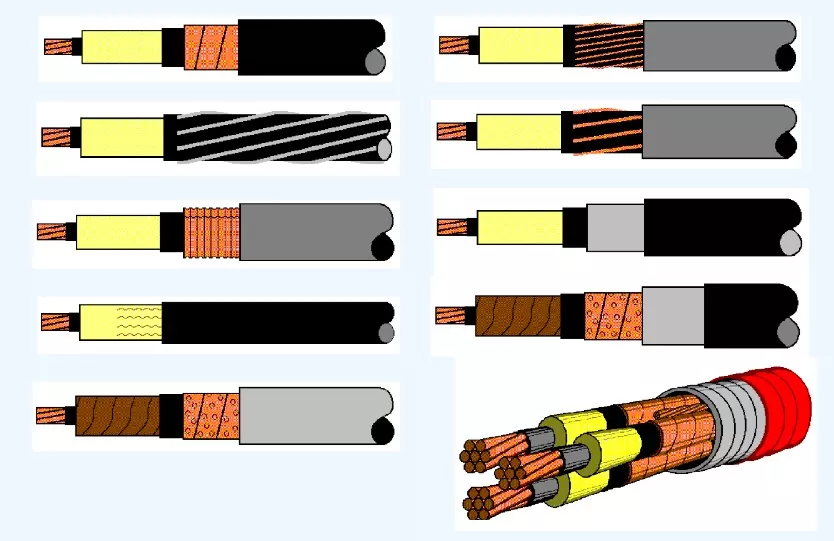

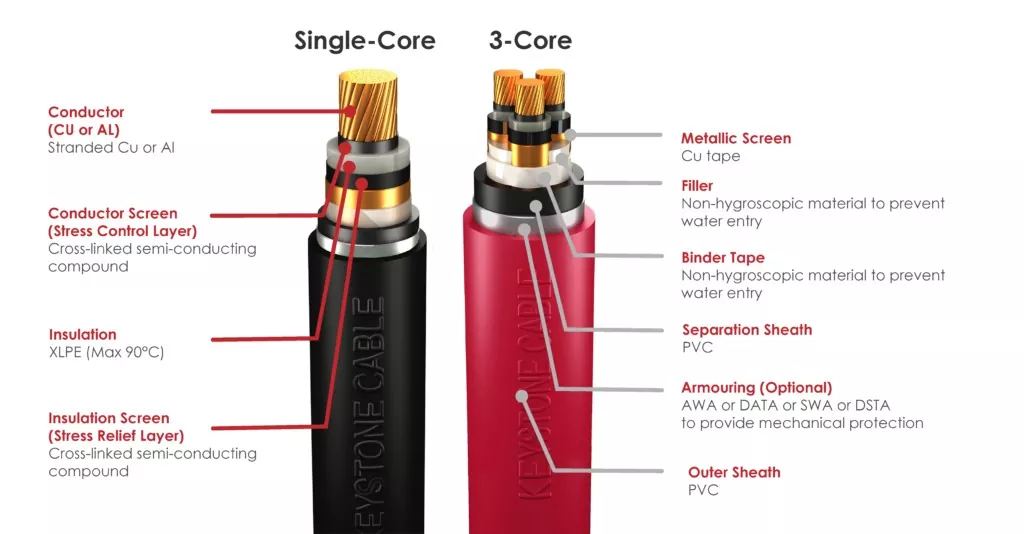

Konstruksjon av en MV-kabel

Dirigent

Det er 2 typer ledere som vi bruker for konstruksjonen av våre MV-kabler: Kobber og Aluminium.

· Kobber: Laget av elektrolytisk kobber med en renhet på over 99,95 %.

· Aluminium: trukket fra aluminiumsblokker med en minimumsrenhet på 99,70 %.

Lederskjerm

Lederskjermen vår er en ekstrudert tverrbundet halvledende blanding som dekker den metalliske lederen. Dette laget fungerer som et spenningspunkt i isolasjonen, og kan potensielt svekke dens langsiktige holdbarhet.

Isolasjonsskjerm

Isolasjonsskjermen er en tverrbundet halvledende blanding ekstrudert over isolasjonen. Det gir en glatt overflate, som fungerer som et overgangsmateriale mellom isolasjonen der det eksisterer et elektrisk felt og den ledende metalliske skjermen, hvor det elektriske feltet er null. Dermed reduseres spenningen ved isolasjonslaget.

Metallisk skjerm

Den metalliske skjermen består typisk av et lag med spiralformet kobbertape med en overlapping, over isolasjonsskjermen. Den metalliske skjermen i en 3-kjernekabel sørger for at det elektriske feltet forblir inne i kabelkjernen.

Kabelmontering (valgfritt)

For 3-kjerne kabler plasseres identifikasjonstaoer (brun, svart, grå) under metallskjermen før kjernene legges opp.

Et ikke-hygroskopisk polypropylenfyllmiddel påføres mellom de opplagte kjernene for å gi en sirkulær form for hele kabelen. Polypropylentape(r) eller PETP (Polyester)tape(r) brukes som barrieretape over de opplagte kjernene.

Separasjonsskjede (valgfritt)

Alle pansrede kabler inkluderer et ekstrudert lag av sort PVC , MDPE eller LSZH  separasjonskappe, påført over kjernen eller opplagde kjerner for å forhindre korrosjon ved å skille forskjellige metaller og unngå galvaniske effekter.

Rustning (valgfritt)

I pansrede kabler påføres rustningen over en skillekappe for ekstra mekanisk beskyttelse. Enkeltlederkabler bruker aluminiumstråder (AWA), dobbel aluminiumsbåndpanser (DATA), mens flerkjernekabler bruker galvanisert ståltrådsarmering (SWA) eller dobbelgalvanisert stålbåndpanser (DSTA).

Ytre skjede

Alle strømkabler for middels spenning har et ekstrudert lag av PVC , MDPE eller LSZH  ytre kappe over kjernen, den opplagte kjernen eller rustningen. Denne ytterkappen, vanligvis svart, beskytter kablene mot sollys og termitter. En annen farge kan også leveres etter avtale mellom produsenten og kjøperen.
