Hvordan velge effektbrytere?

Ved valg av effektbrytere bør brukskategorien velges i henhold til de spesifikke bruksforholdene, og parametrene som nominell arbeidsspenning, merkestrøm og innstillingsstrøm til utløserenheten bør velges. Beskyttelsesegenskapene bør velges med referanse til beskyttelseskarakteristikken gitt av produktprøver, og kortslutningsegenskapene og følsomhetskoeffisienten bør verifiseres. Klassifisering av effektbrytere (1) Rammekretsbryter (ACB)

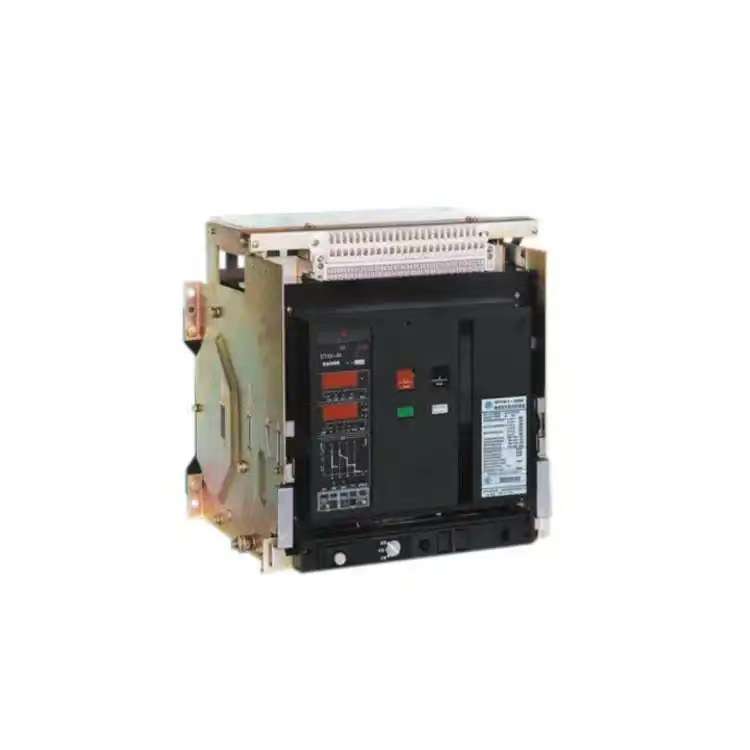

Rammebryter, også kjent som universalbryter, alle delene er installert i en isolert metallramme, som vanligvis er åpen, og kan utstyres med diverse tilbehør. Det er praktisk å bytte ut kontakter og deler, og det brukes ofte i hovedbryteren i strømforsyningsenden. Overstrømsutløsning inkluderer elektromagnetisk, elektronisk og intelligent utløsning. Strømbryteren har fire-trinns beskyttelse for lang forsinkelse, kort forsinkelse, øyeblikkelig og jordfeil, og innstillingsverdien for hver beskyttelse justeres innenfor et visst område i henhold til dens skallrammekvalitet.

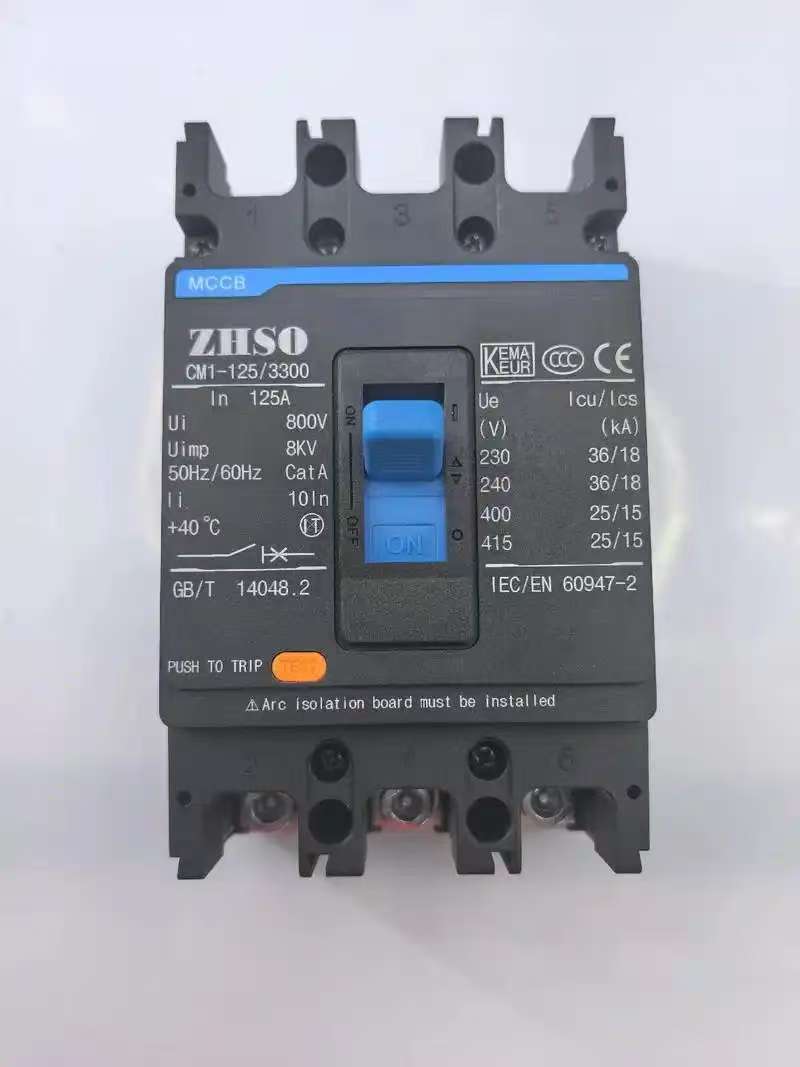

     (2) strømbryter for støpt hus (MCCB)

Den støpte kretsbryteren kalles også enhetens kretsbryter, og den ytre kontakten til jordingskabelterminalen, lysbueslukkekammeret, utløseren og betjeningsmekanismen er alle installert i et plasthus. Hjelpekontakter, underspenningsutløser og shuntutløser er stort sett modularisert, og strukturen er svært kompakt. Vanligvis vurderes vedlikehold ikke, så de er egnet for grenbeskyttelsesbrytere. Strømbrytere i formstøpt hus inneholder vanligvis termomagnetiske utløsningsenheter, mens strømbrytere i formstøpt hus i stor størrelse er utstyrt med solid-state utløsningssensorer.

Det finnes to typer overstrømsutløsningsenheter for støpte strømbrytere: elektromagnetiske og elektroniske. Generelt er strømbrytere med elektromagnetisk støpt hus ikke-selektive strømbrytere med bare to beskyttelsesmoduser: lang forsinkelse og øyeblikkelig. Elektronisk støpt kassebryter har fire beskyttelsesfunksjoner: lang forsinkelse, kort forsinkelse, øyeblikkelig og jordfeil. Noen nye produkter av elektroniske støpte strømbrytere har også regional selektiv låsefunksjon.

Støpte kretsbrytere brukes vanligvis til styring og beskyttelse av distribusjonsmatere, hovedbryteren for utgående linjer på lavspentsiden til små distribusjonstransformatorer, styring av strømdistribusjonsterminaler, og også for strømbrytere til forskjellige produksjonsmaskiner.

Rammebryter er egnet for AC 50Hz, merkespenning 380V, 660V og merkestrøm 200A-6300A distribusjonsnettverk. Den brukes hovedsakelig til å distribuere elektrisk energi og beskytte linjer og strømforsyningsutstyr mot overbelastning, underspenning, kortslutning, enfase jording og andre feil. Strømbryteren har ulike intelligente beskyttelsesfunksjoner og kan oppnå selektiv beskyttelse. Under normale forhold kan den brukes til sjelden veksling av linjer. Effektbrytere under 1250A kan brukes for å beskytte motoren mot overbelastning og kortslutning i nettverket med AC-spenning på 50Hz og 380V.

Rammebrytere brukes også ofte i hoveduttaksbryteren, busskontaktbryteren, storkapasitets matebryter og storskala motorkontrollbryter på 400V-siden av transformatoren.

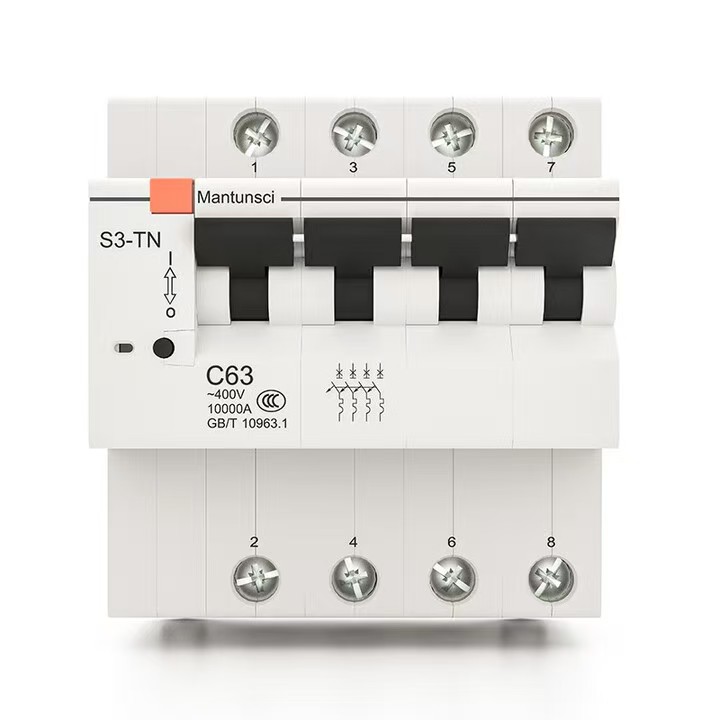

(3) Miniatyrbryter (MCB)

Miniatyrbryter er en av de mest brukte terminalbeskyttelsesapparatene i bygningen av elektrisk terminaldistribusjonsutstyr. Den brukes til kortslutnings-, overbelastnings- og overspenningsbeskyttelse av enfaset og trefaset under 125A, inkludert unipolar 1P, bipolar 2P, tripolar 3P og quadrupole 4P.

Miniatyrbryter er sammensatt av betjeningsmekanisme, kontakter, beskyttelsesenheter (ulike utløsningsenheter) og lysbueslukkesystem. Hovedkontakten er manuelt betjent eller elektrisk lukket. Etter at hovedkontakten er lukket, låser den frie utløsemekanismen hovedkontakten i lukkeposisjon. Spolen til overstrømsutløseren og termoelementet til den termiske utløseren er koblet i serie med hovedkretsen, og spolen til underspenningsutløseren er koblet parallelt med strømforsyningen.

I den elektriske utformingen av sivile bygninger brukes miniatyrbrytere hovedsakelig til overbelastning, kortslutning, overstrøm, spenningstap, underspenning, jording, lekkasje, automatisk veksling av doble strømforsyninger og beskyttelse og drift av motorer når de ikke startes ofte.

Grunnleggende karakteristiske parametere for effektbryter

(1) nominell arbeidsspenning Ue

Nominell arbeidsspenning refererer til den nominelle spenningen til strømbryteren, som kan kjøre kontinuerlig under spesifiserte normale bruks- og ytelsesforhold.

I Kina er den maksimale arbeidsspenningen 1,15 ganger den nominelle spenningen til systemet ved spenningsnivået på 220kV og under. Spenningsnivået på 330kV og over er 1,1 ganger merkespenningen som høyeste arbeidsspenning. Strømbryteren kan holde isolasjonen under systemets høyeste arbeidsspenning, og kan lukkes og åpnes i henhold til spesifiserte forhold.

(2) Merkestrøm In

Nominell strøm refererer til strømmen som utgivelsen kan passere i lang tid når omgivelsene

temperaturen er under 40 ℃. For en effektbryter med justerbar utløser er det den maksimale strømmen som utløseren kan passere i lang tid.

Når omgivelsestemperaturen overstiger 40 ℃, men ikke høyere enn 60 ℃, er den tillatt å jobbe i lang tid med redusert belastning.

(3) Gjeldende innstillingsverdi Ir for utløsning av overbelastning

Strømmen overskrider den aktuelle innstillingsverdien Ir for turen, og effektbryteren utløses i tide. Den representerer også den maksimale strømmen som effektbryteren tåler uten å løsne. Denne verdien må være større enn den maksimale belastningsstrømmen Ib, men mindre enn den maksimale strømmen Iz tillatt av linjen.

Ir for termisk utløsningsrelé kan vanligvis justeres i området 0,7 ~ 1,0 tommer, men hvis elektronisk utstyr brukes, vil justeringsområdet være større, vanligvis 0,4 ~ 1,0 tommer. For strømbrytere utstyrt med ikke-justerbart overstrømutløsningsrelé, Ir=In.

(4) Kortslutningsutløsningsstrøm innstillingsverdi Im

Kortslutningsutløsningsrelé (momentan eller kort forsinkelse) brukes til å få effektbryteren til å utløse raskt når høy feilstrømverdi vises, og utløsningsterskelen er Im.

(5) rangert korttidsmotstå gjeldende Icw

Refererer til gjeldende verdi som får passere innen avtalt tid. Strømverdien går gjennom lederen innen avtalt tid, og lederen vil ikke bli skadet på grunn av overoppheting.

(6) bruddkapasitet

Brytekapasiteten til effektbryteren refererer til effektbryterens evne til å kutte feilstrømmen på en sikker måte, som ikke nødvendigvis er relatert til merkestrømmen. Det er 36KA, 50KA og andre spesifikasjoner før. Generelt er det delt inn i grensekortslutningsbrytekapasitet Icu og løpende kortslutningsbrytekapasitet Ics.

Generelle prinsipper for valg av effektbryter

For det første velges type og polnummer på strømbryteren i henhold til formålet; Velg merkestrømmen til strømbryteren i henhold til maksimal arbeidsstrøm; Velg type utløser og typer og spesifikasjoner for tilbehør etter behov. De spesifikke kravene er som følger.

1) Nominell arbeidsspenning til effektbryteren er større enn eller lik nominell spenning til ledningen.

2) Den nominelle kortslutnings-av-på-kapasiteten til effektbryteren er større enn eller lik linjeberegningslaststrømmen.

3) Den nominelle kortslutning av/på-kapasiteten til effektbryteren er større enn eller lik den maksimale kortslutningsstrømmen som kan oppstå i ledningen (vanligvis beregnet i henhold til effektiv verdi).

4) Enkelfase-til-jord kortslutningsstrømmen ved enden av linjen er ≥1,25 ganger den øyeblikkelige (eller korte forsinkelsen) utløseinnstillingsstrømmen til effektbryteren.

5) Merkespenningen til strømbryterens underspenningsutløser er lik nominell spenning til ledningen.

6) Merkespenningen til shuntutløseren til strømbryteren er lik strømforsyningsspenningen for kontroll.

7) Den nominelle arbeidsspenningen til den elektriske overføringsmekanismen er lik kontrollstrømforsyningsspenningen.

8) Når strømbryteren brukes i belysningskretsen, er den øyeblikkelige innstillingsstrømmen til den elektromagnetiske utløseren vanligvis 6 ganger belastningsstrømmen.

9) Når en effektbryter brukes som kortslutningsbeskyttelse for en enkelt motor, er innstillingsstrømmen for den øyeblikkelige utløsningen 1,35 ganger (DW-serien effektbryter) eller 1,7 ganger (DZ-serien effektbryter) av startstrømmen til motoren.

10) Når strømbryteren brukes som kortslutningsbeskyttelse for flere motorer, er innstillingsstrømmen til den øyeblikkelige utløseren 1,3 ganger startstrømmen til den største motoren pluss arbeidsstrømmen til resten av motorene.

11) Når strømbryteren brukes som hovedbryter på lavspenningssiden av distribusjonstransformatoren, bør brytekapasiteten være større enn kortslutningsstrømverdien på lavspenningssiden av transformatoren, nominell strøm til utløseren bør ikke være mindre enn nominell strøm til transformatoren, og innstillingsstrømmen til kortslutningsbeskyttelsen er vanligvis 6-10 ganger hastigheten på transformatoren; Innstillingsstrømmen for overbelastningsbeskyttelse er lik merkestrømmen til transformatoren.

12) Etter at type og karakter av strømbryteren er foreløpig valgt, er det nødvendig å samarbeide med beskyttelsesegenskapene til de øvre og nedre bryterne for å unngå å snuble og utvide ulykkesomfanget.

Selektivitet av effektbryter

Strømbrytere som brukes i kraftdistribusjonssystem kan deles inn i selektive og ikke-selektive typer i henhold til deres beskyttelsesytelse. Det er to typer selektive lavspenningsbrytere: totrinns beskyttelse og tretrinns beskyttelse. Blant dem er øyeblikkelige egenskaper og kortforsinkelseskarakteristikk egnet for kortslutningsvirkning, mens langforsinkelseskarakteristikk er egnet for overbelastningsbeskyttelse. Ikke-selektive effektbrytere er vanligvis øyeblikkelige og brukes kun til kortslutningsbeskyttelse. Noen av dem er handlinger med lang forsinkelse, som kun brukes til lastbeskyttelse. I kraftdistribusjonssystemet, hvis den øvre nivåbryteren vedtar selektiv effektbryter og den nedre nivåbryteren vedtar ikke-selektiv effektbryter eller selektiv effektbryter, er det hovedsakelig å bruke forskjellen mellom forsinkelseshandling eller forsinkelseshandlingstid for kort forsinkelsesutløsning for å oppnå selektivitet. Vær oppmerksom på følgende problemer når du passerer gjennom forsinkelsesvirkningen til strømbryteren på neste høyere nivå.

1) Uansett om det neste trinnet er en selektiv effektbryter eller en ikke-selektiv effektbryter, skal innstillingsstrømmen til den momentane overstrømutløsningen til det forrige trinns effektbryter generelt ikke være mindre enn 1,1 ganger av maksimal trefase kortslutningsstrøm ved utløpsenden av neste trinns effektbryter.

2) Hvis neste trinn er en ikke-selektiv effektbryter, for å forhindre at kortslutningsstrøm oppstår i kretsen som er beskyttet av neste trinns effektbryter, er den øyeblikkelige handlingsfølsomheten til dette trinnet ikke nok, slik at kortforsinkelsesoverstrømutløsningen fra forrige trinn vil virke først og miste sin selektivitet. Vanligvis er innstillingsstrømmen til overstrømsutløsningen med kort forsinkelse av den øvre nivåbryteren ikke mindre enn 1,2 ganger den for den øyeblikkelige utløsningen av overstrøm på det nedre nivået.

3) Hvis neste trinn også er en selektiv effektbryter, for å sikre selektivitet, er den korte forsinkelseshandlingstiden til effektbryteren på neste trinn minst 0,1 s lengre enn effektbryteren på neste trinn. Generelt sett, for å sikre den selektive handlingen mellom de øvre og nedre lavspentbryterne, bør den øvre nivåbryteren velge en overstrøm

utløser med kort forsinkelse, og dens aksjonsstrøm bør være mer enn ett nivå høyere enn for overstrømsutløseren på lavere nivå, og minst aksjonsstrømmen Iop.1 til øvre nivåbryter bør ikke være mindre enn 1,2 ganger den for strømbryteren på lavere nivå, det vil si iop1 ≥ 1,2 iop.2.

Kaskadebeskyttelse av effektbryter

I utformingen av kraftdistribusjonssystem må det selektive samarbeidet mellom øvre og nedre trinn av effektbrytere ha "selektivitet, hurtighet og følsomhet".

Selektivitet er relatert til samarbeidet mellom øvre og nedre effektbrytere, mens hurtighet og følsomhet er relatert til egenskapene til henholdsvis beskyttelsesapparater og linjedriftsmodus.

Hvis øvre og nedre effektbrytere er riktig tilpasset, kan feilkretsen selektivt fjernes for å sikre at andre feilfrie kretser i distribusjonssystemet fortsetter å fungere normalt. Ellers vil det påvirke påliteligheten til distribusjonssystemet.

Kaskadebeskyttelse er en konkret anvendelse av strømbegrensende egenskaper til effektbrytere. Hovedprinsippet er å bruke strømbegrensningsfunksjonen til overlegne effektbrytere for å velge effektbrytere med lavere brytekapasitet for å redusere kostnader og spare utgifter.

Den overlegne strømbegrensende effektbryteren QF1 kan bryte den maksimale forventede kortslutningsstrømmen på installasjonsstedet. Fordi de overordnede og underordnede effektbryterne er installert i serie i kraftdistribusjonssystemet, når det oppstår en kortslutning ved utløpet av den lavere nivåbryteren QF2, er den faktiske verdien av kortslutningsstrømmen langt mindre enn den forventede kortslutningsstrømmen der på grunn av den strømbegrensende effekten av den overordnede effektbryteren QF1. Det vil si at brytekapasiteten til den lavere nivåbryteren QF2 er kraftig forbedret ved hjelp av den overlegne effektbryteren QF1, som overskrider dens nominelle brytekapasitet. Denne typen kaskadebeskyttelse har også visse forhold, for eksempel at de tilstøtende kretsene ikke kan ha viktige belastninger (fordi når QF1 utløses, vil QF3-kretsen også miste strøm), og samtidig bør den øyeblikkelige innstillingsverdien til QF1 og QF2 være riktig tilpasset. Kaskadedata kan bare bestemmes ved eksperimenter, og det matchende utvalget av øvre og nedre effektbrytere kan kun bestemmes av effektbryterprodusenten.

Følsomhet av effektbryter

For å sikre at den øyeblikkelige eller kort-forsinkelse overstrømutløsningen av kretsbryteren kan fungere pålitelig når den minste kortslutningsfeil oppstår innenfor dets beskyttelsesområde under minimumsdriftsmodusen til systemet. Følsomheten til effektbryterbeskyttelsen må oppfylle kravet i kode for design av lavspenningsfordeling (CB50054-95) om at følsomheten ikke skal være mindre enn 1,3, det vil si Sp=lk.min/Iop≥1.3. Der lop er aksjonsstrømmen for øyeblikkelig eller korttidsforsinket overstrømutløsning, er Ik.Min den enfasede kortslutningsstrømmen eller tofasede kortslutningsstrømmen i linjeenden som er beskyttet av kretsbryter under minimumsdriftsmodusen til systemet, og Sp er følsomheten til kretsbryteren.

Når du velger en effektbryter, bør du også være oppmerksom på verifiseringen av dens følsomhet. For en selektiv effektbryter med både kort forsinkelse og øyeblikkelig overstrømutløsning, trenger bare handlingsfølsomheten til kortforsinkelse overstrømutløsning å verifiseres, og handlingsfølsomheten for øyeblikkelig overstrømutløsning trenger ikke å verifiseres.

Valg og innstilling av effektbryterutløser

(1) Innstilling av aksjonsstrøm for øyeblikkelig utløsning av overstrøm

Blant objektene som er beskyttet av effektbryteren, er det noe elektrisk utstyr, som vil produsere høy toppstrøm flere ganger merkestrømmen på kort tid under startprosessen, og dermed få effektbryteren til å bære en stor toppstrøm på kort tid. Aksjonsstrømmen lop(o) til den øyeblikkelige overstrømutløsningen må unngå toppstrømmen Ipk for linjen,

det vil si IOP (o) ≥ krel ipk. Der Krel er pålitelighetskoeffisienten. Når du velger en strømbryter, bør du være oppmerksom på å unngå toppstrømmen til den øyeblikkelige overstrømutløsningen av strømbryteren, for å unngå feilfunksjon av strømbryteren.

(2) Innstilling av aksjonsstrøm og aksjonstid for utløsning av overstrøm med kort forsinkelse.

Aksjonsstrømmens lop(e) til overstrømutløsningen med kort forsinkelse bør også unngå toppstrømmen Ipk for linjen, det vil si IOP(s) ≥ krel ipk. Der Krel er pålitelighetskoeffisienten. Handlingstiden for utløsning av overstrøm med kort forsinkelse er generelt delt inn i tre typer: 0,2s, 0,4s og 0,6s. Den bestemmes i henhold til beskyttelseselektiviteten til de fremre og bakre beskyttelsesanordningene, og virkningstiden til den førstnevnte beskyttelsen bør være lengre enn den sistnevnte beskyttelsen med en tidsforskjell.

(3) Innstilling av aksjonsstrøm og aksjonstid for utløsning av overstrøm med lang forsinkelse.

Overstrømutløsningen med lang forsinkelse brukes hovedsakelig for å beskytte overbelastning, så dens aksjonsstrøm Iop(l) trenger bare å unngå den maksimale belastningsstrømmen til linjen, det vil si den beregnede strømmen I30, det vil si IOP (L) ≥ Krel I30. Der Krel er pålitelighetskoeffisienten. Handlingstiden for utløsning av overstrøm med lang forsinkelse bør unngå varigheten av kortvarig overbelastning, for ikke å forårsake feildrift av lavspenningsbryteren.

(4) Samsvarskravene mellom aksjonsstrømmen til overstrømsutløseren og den beskyttede ledningen.

For å forhindre at den isolerte kabelen overopphetes, skader eller til og med brann forårsaket av overbelastning eller kortslutning, og kretsbryteren ikke utløses, bør aksjonsstrømmen til overstrømsutløseren til kretsbryteren oppfylle kravene i formelen, og lop≤Kol·Ial. Der Ial er den tillatte strømbærekapasiteten til isolert kabel; Kol er den tillatte korttidsoverbelastningskoeffisienten for isolert kabel, og den er vanligvis 4,5 for øyeblikkelig og kort forsinkelse overstrømutløsning; For langtidsutløsning av overstrøm, ta 1.1 for kortslutningsbeskyttelse og 1 kun for lastbeskyttelse. Hvis samsvarskravene ovenfor ikke oppfylles, bør driftsstrømmen til utløseren velges på nytt, eller tverrsnittsarealet til lederen eller kabelen bør forstørres på passende måte.
