Europeisk type utendørs prefabrikkert understasjon

Europeisk prefabrikert utendørs understasjon har en tre-i-ett integrert design som kombinerer høyspenningsbryterutstyr, transformatorer og lavspentbryteranlegg for sterk systemkompletthet; Omfattende høy-/lavspenningsbeskyttelse sikrer sikker, pålitelig drift og forenklet vedlikehold; Den har kompakt fotavtrykk, reduserte investeringer, kort produksjonssyklus og enkel mobilitet; Fleksible ledningskonfigurasjoner; Unik struktur: Dobbeltlags honeycomb-komposittpanel gir robust isolasjon, varmeavledning, ventilasjon, estetisk appell og høy IP-klassifisering. Innkapslingsmaterialer inkluderer rustfritt stål, titanlegering, aluminiumslegering, kaldvalset stål og fargebelagt stål; Flere tilgjengelige konfigurasjoner: generell bruk, villastil, kompakt osv. Høyspente ringhovedenheter kan utstyres med nettverksautomatiseringsterminaler (FTUer) for pålitelig deteksjon av kortslutninger og enfase jordfeil. Har "fire fjernkontroll"-funksjoner (fjernkontroll, fjernmåling, fjernsignalering, fjernjustering), forenkler oppgraderinger av distribusjonsnettverksautomatisering.

Tekniske parametere

Merk: Punkt 5 og 6 er ikke nødvendig når transformatorkapasiteten er mindre enn 200kVA.

Betingelser for bruk

Brukere må oppgi følgende informasjon ved bestilling:

• Høyde: W 1000m;

• Omgivelsestemperatur: ·25. (:~+40. (:;

• Relativ fuktighet: den daglige gjennomsnittsverdien er ikke mer enn 95 %, og den månedlige gjennomsnittsverdien er ikke mer enn 90 %;

• Antivibrasjonsnivå: horisontal akselerasjon 0,4m/s2, vertikal akselerasjon 0,15m/s2;

• Vennligst bekreft at installasjonsstedet ikke vil lide av alvorlig støt, alvorlig forurensning og kjemisk korrosjon, og det er ingen fare for ledende støv eller eksplosjon. Hvis det ikke oppfyller kravene til normale bruksforhold, vennligst kontakt Ceho for løsning.

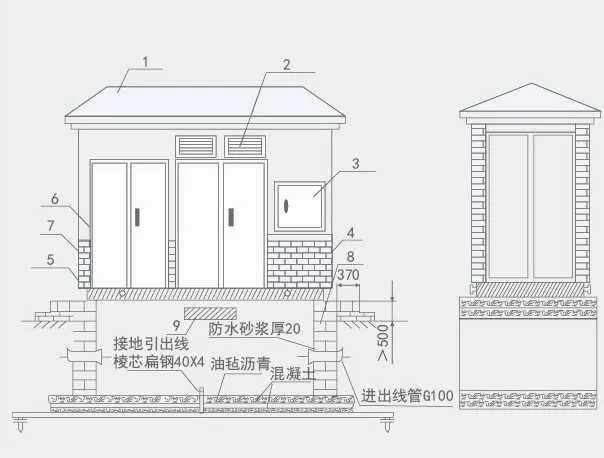

Installasjonsmålstegning

1. Tak

2. Persienner

3. Utvendig måleboks

4. Løftering

5. Spor stivt chassis

6. Dør

7. Strip murstein, imitert murstein vegg overflate

8. Betongfundament

9. Gravfundamentventil

Trenger å vite når du bestiller

På tidspunktet for bestillingen din må du oppgi følgende informasjon:

· Modell, kapasitet, mengde, farge og størrelseskrav, skallmateriale;

· Transformatormodell, ytelse, tilkoblingsmodus, tappeområde og impedanskrav;

· Primært ledningsskjema på høyspentsiden, komponentmodell, spesifikasjon og krav;

· Transformatorolje (25 #, 45 #, olje med høyt tenningspunkt);

·Konfigurasjonskrav for intelligente strømstyringsnettverk eller eiendomsadministrasjonsnettverk;

·Miljøkrav til bruk.
