BS fotovoltaisk boks-type transformator

Elektrisiteten som genereres av fotovoltaiske celler er lavspent DC. Etter å ha blitt samlet og invertert til trefase lavspent AC, trappes BS Photovoltaic Box-Type Transformator opp til 10kV, 20kV eller 35kV av en dedikert solcelle prefabrikkert transformatorstasjon og koblet til nettet. Fotovoltaiske step-up prefabrikkerte nettstasjoner har typisk flere lavspente innkommende linjer, med en separat transformator på lavspentsiden. Den prefabrikkerte transformatoren er utstyrt med et intelligent kontrollsystem som laster opp driftsstatus for hver komponent til et sentralt kontrollrom for sentralisert overvåking.

Dedikerte prefabrikkerte transformatorstasjoner for vindkraftproduksjon brukes til å konvertere 690V utgangsspenning fra vindturbiner til 10kV eller 35kV for nettilkobling. Vanligvis brukes generatorsettet sammen med den opptrappede prefabrikkerte transformatorstasjonen, og det er bare én lavspent innkommende linje.

BS Photovoltaic Box-Type transformator og vindkraftspesifikke prefabrikkerte transformatorstasjoner bruker vanligvis en transformatorsammenstillingsstruktur for å redusere størrelse og fotavtrykk, og forenkle transport og installasjon. Sammenlignet med prefabrikkerte step-up transformatorstasjoner er de lettere og, på grunn av eliminering av behovet for et ekstra transformatorkjølesystem, gir de høyere konverteringseffektivitet.

Ved bruk av prefabrikkerte step-up transformatorstasjoner kan både oljesenkede og tørrtype transformatorer installeres internt.

Tekniske parametere

Installasjonsmåten for spesiell boks-type transformatorstasjon for solcellekraftproduksjon og spesiell boks-type transformatorstasjon for vindkraftproduksjon skal bestemmes i henhold til den strukturelle formen som er valgt i bibliotekdesignet. Spesielt installasjonsfundament skal settes opp og nødvendige jordings- og festetiltak skal tas. Det vises til de grunnleggende produksjons- og installasjonsmetodene for prefabrikkerte bokstransformatorer og kombinasjonstransformatorer.

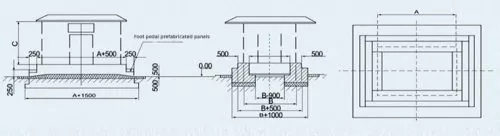

Installasjonsbasediagram

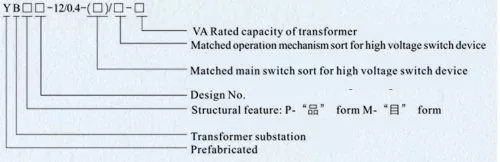

Modell og mening

Produktfunksjoner

1. BS Photovoltaic Box-Type Transformer shell vedtar avansert teknologi design, har en rekke pålitelig ytelse garanti, holdbar, varmeisolering, ventilasjon, korrosjonsbestandighet, støv forebygging, vanntett, små dyr forebygging, vakkert utseende.Shell materialer kan velges aluminiumslegering plate, stålplate, komposittplate, rustfritt stålplate og ikke-metalliske materialer.

2. XGN15, HXGN17 eller KNYN 28A kan velges som innkommende linje, høyspenningsmåling og høyspent utgående linje for høyspenningskoblingsanlegg. Høyspentsiden kan ordnes i en rekke strømforsyningsmoduser, inkludert ringnettstrømforsyning, terminalstrømforsyning, dobbel strømforsyning, etc., og kan installeres med høyspenningskrav som oppfyller høyspenningselementet. Hovedbryteren anbefales å bruke lastbryter eller vakuumbryter, kompakt og rimelig struktur, og har en god anti-misoperasjonseffekt.

3. GGD, GCS eller MNS kan velges som lavspentkoblingsanlegg, reaktiv effektkompensasjon og lavspent utgående linje. Lavspenningssiden vedtar panel-/skapstruktur, som kan møte funksjonene kraftfordeling, lyskraftfordeling, reaktiv effektkompensasjon, elektrisk energimåling, etc. Hovedbryteren er en vanlig lastbryter eller intelligent strømbryter, som er fleksibel å installere og enkel å betjene.

4. Transformatoren kan være en fullstendig forseglet oljenedsenket transformator eller en tørrtransformator. For oljenedsenkede transformatorer anbefales S9, S11, S13 eller SH15-modeller, mens for tørrtype-transformatorer anbefales SCB11, SCB12, SCB14 eller SCBH15-modeller.Kan konfigureres fritt i henhold til kundenes faktiske behov, valget er mer fleksibelt.

5. Toppdekselet på boksen vedtar dobbeltlags strukturdesign, og mellomlaget er fylt med skumplast, så varmeisolasjonseffekten er god. Transformatorrommet er utstyrt med anti-kondens og automatisk temperaturkontroll overvåkingsenheter, varme- og kjøleenheter. Den støvtette enheten er anordnet i den posisjonen som tilsvarer lukkeren utenfor dørplaten og sideplaten.

Arbeidsmiljø

1.  Høyden skal ikke overstige 1000m;

2.  Omgivelsestemperatur: - 25 ° C ~ + 40 ° C;

3.  Relativ fuktighet: den daglige gjennomsnittsverdien skal ikke være større enn 95 %, og den månedlige gjennomsnittsverdien skal ikke være større enn 90 %.

4.  Installasjonssted: et sted uten brann, eksplosjonsfare, ledende støv, kjemisk etsende gass og voldsomme vibrasjoner.

Hvis vilkårene ovenfor overskrides, kan brukeren forhandle med selskapet vårt.
