Amerikansk forhåndsinstallert understasjon av bokstype

Denne amerikanske forhåndsinstallerte understasjonen av bokstype er også utstyrt med en rekke sikkerhetsenheter, inkludert et jordingssystem, feilbeskyttelsesenheter og overspenningsavledere, som sikrer at strømsystemet fungerer trygt og pålitelig til enhver tid. Videre legger produktdesignet vekt på enkel installasjon og betjening. De forhåndsmonterte komponentene inkluderer transformatorer, effektbrytere og brytere, noe som effektivt forkorter installasjonssyklusen og reduserer arbeidskostnadene. Transformatorstasjonen er også utstyrt med et avansert overvåkingssystem, som lar operatører overvåke og administrere kraftsystemet i sanntid gjennom et sentralt kontrollrom. Den prefabrikerte modulære transformatorstasjonen i amerikansk stil er en høykvalitetsløsning for industrielle og kommersielle applikasjoner, som oppfyller behov for sikker og pålitelig kraftdistribusjon på en kostnadseffektiv måte.

Tekniske parametere

● Sikring

Høyspentsiden til American Pre-installed Box-Type Substation tar i bruk reservesikringssikring og plug-in sikring i serie for full rekkevidde beskyttelse. Reservebeskyttelsessikringen er en oljenedsenket høyspenningsstrømbegrensende sikring med stor brytekapasitet.Plug-in sikringer vil bare starte når det er en feil inne i transformatoren. Den doble induksjonssikringen kan gi dobbel beskyttelse for strøm og temperatur. Hvis den er gått, kan sikringskjernen enkelt skiftes på stedet.

Struktur og driftsrekkefølge

1. Oppsettet

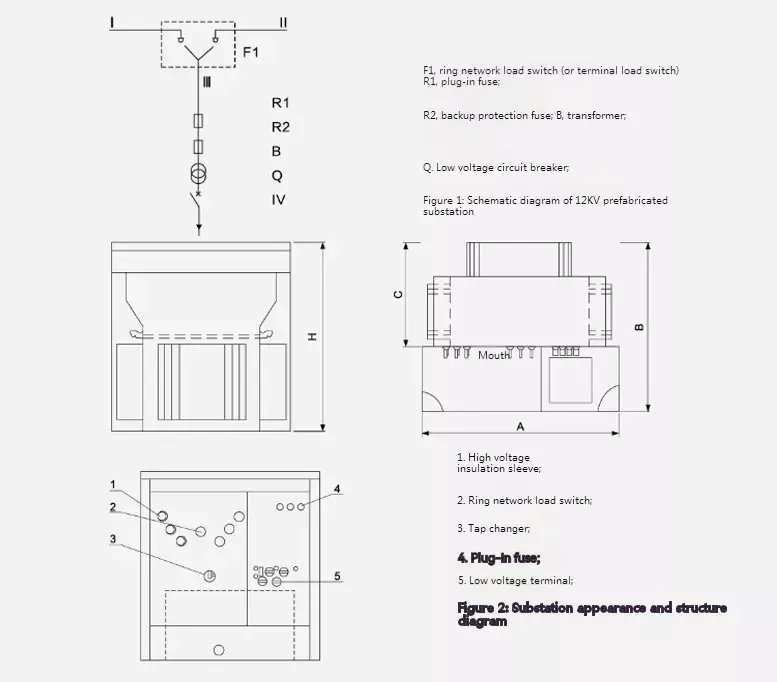

Formen og strukturen til American Pre-installed Box-Type Substation er vist nedenfor. Tanken er delt inn i den øvre høytrykkstanken og den nedre transformatortanken. Disse to delene er kun elektrisk tilkoblet og oljen sirkulerer ikke. Blant dem, "I" og "I" linjer er ringnettverksmatere,"ll" gren er transformatorgren, og "V" er lavspenningsutgang.

Understasjonen kan brukes til ringnettstrømforsyningssystem og terminalstrømforsyningssystem. Matingen til ledningen og "l III"-grenen veksles av belastningsbryteren til ringnettet. Samtidig er høyspenningssiden av transformatoren utstyrt med en sikring i den innkommende enden, som kan beskytte grenkretsen og unngå kortslutningsfeil, overbelastning og overspenning for å installere og overspenne skjermer for å installere og stanse lys. lavspenningsenden av transformatoren sendes ut etter å ha passert gjennom amperemeteret og lavspenningsbryteren.

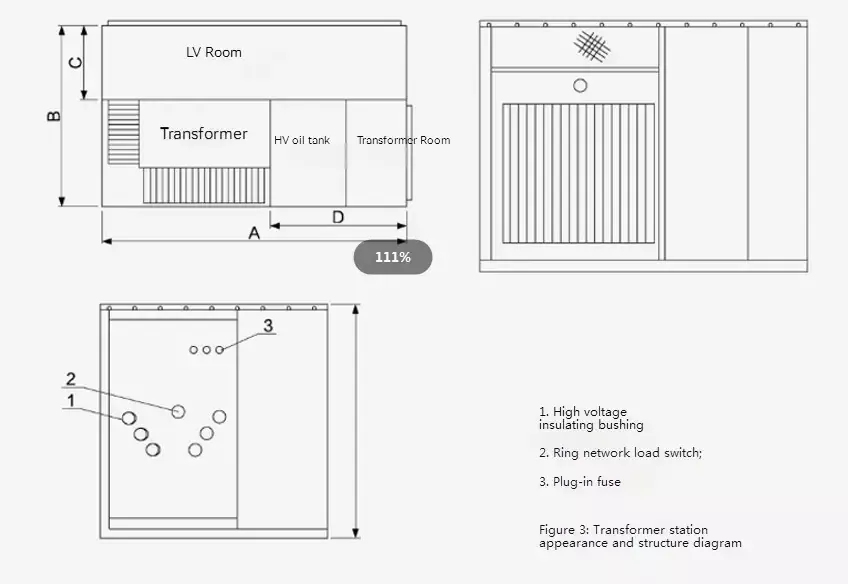

Dimensjoner og vekt

2. Transformatoren

For amerikanske forhåndsinstallerte boks-Type undersentraler bruker vi de nye S9- og S11-seriene trefasede oljenedsenkede transformatorene med lave tomgangstap, lav temperaturstigning, lav støy og lav høyde. Både tomgangs- og belastningstap er lavere enn for den originale S9-transformatoren.

Transformatoren har en fullstendig forseglet struktur for effektivt å isolere luftforurensning og fuktighet. En 40-90mm luftpute er igjen på toppen av oljetanken, som sammen med den korrugerte strukturen til oljetankskallet spiller en rolle i å kjøle og redusere internt trykk.

Dimensjoner og vekt
