Geografisk boks-type understasjon

Geographical Box-Type understasjoner revolusjonerer kraftdistribusjon, og tilbyr kompakte, effektive og svært pålitelige løsninger for moderne elektriske systemer. Disse transformatorstasjonene er designet for å møte de økende kravene til urbanisering, industriell utvikling og distribuert energiproduksjon, og blander sømløst elegant estetikk med avansert funksjonalitet. Utbredt på tvers av ulike applikasjoner – fra urbane nett til fornybare energiprosjekter – leverer denne transformatorstasjonen enestående allsidighet. Denne veiledningen vil fordype seg i kjernekomponentene, designprinsippene og fordelene med containeriserte transformatorstasjoner, og hjelpe deg fullt ut å forstå deres sentrale rolle i oppgradering av kraftinfrastruktur.

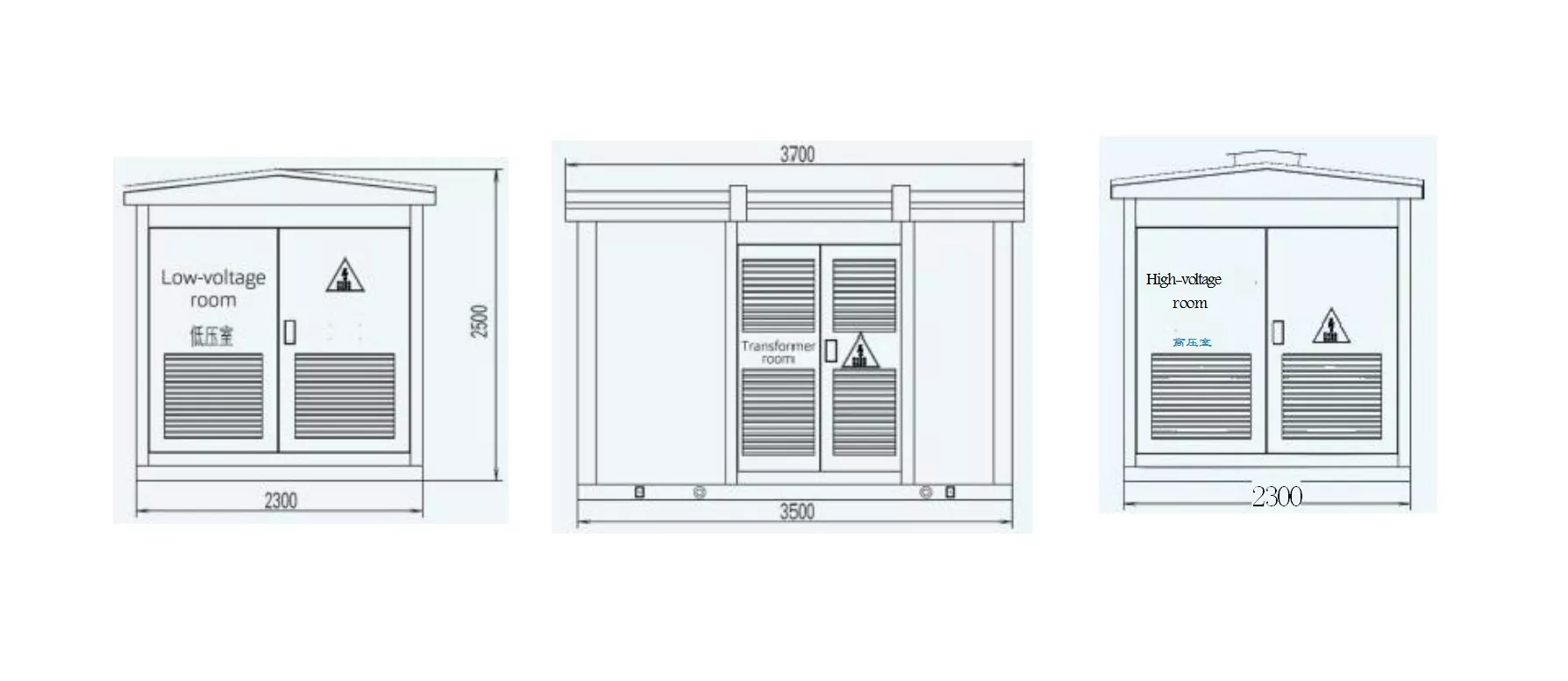

Tegning av kassegrense: (ta 630kVA som eksempel)

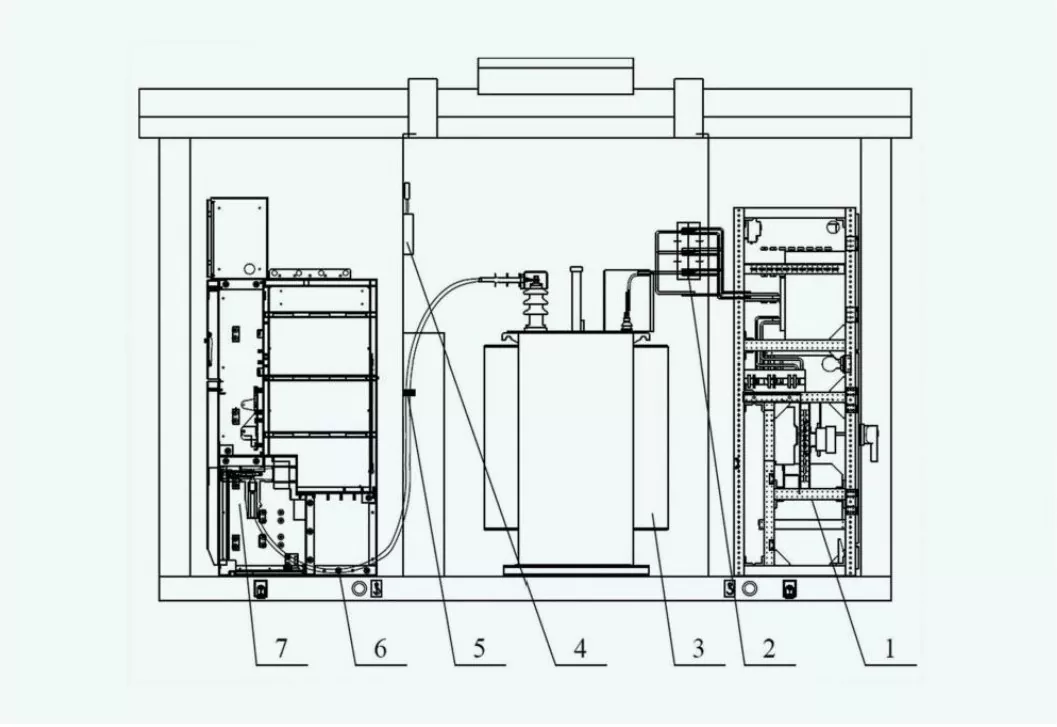

Nøkkelkomponenter

●Høyspent koblingsanlegg

Ansvarlig for inngang og frakobling av høyspent strømforsyning. Nøkkel tekniske parametere inkluderer nominell spenning (12kV, 24kV eller 36kV) og kortslutningsbrytende kapasitet (25kA til 40kA).

●Transformator

Brukes for å redusere høyspenning for å senke brukbar spenning. Parametrene inkluderer kapasitet (fra 50kVA til 2500kVA), isolasjonsklasse og effektivitet (vanligvis over 98%).

● Lavspentkoblingsutstyr

Ansvarlig for å distribuere strøm til sluttbrukere og gi kretsbeskyttelse. Komponenter inkluderer strømbrytere, sikringer og målere. Nominelle spenninger varierer fra 0,4kV til 1kV og nominelle strømmer opp til 6300A, avhengig av applikasjonen.

● Innkapsling

Innkapslingen til en boks-type transformatorstasjon kan gi fysisk beskyttelse og miljøforsegling. Våre produkter er generelt IP54 eller IP65 beskyttelsesnivå design, utendørs og tøffe miljøer har høy tilpasningsevne.

● Hjelpestrømsystem

Dette er for å drive internt utstyr (kjølevifter, varmeovner og belysning). Parametrene inkluderer nominell spenning (220V eller 110V AC/DC) og strømkapasitet.

● Kjølesystem

Sørg for at transformatorer og andre komponenter fungerer innenfor termiske grenser. Kjølemodus kan være naturlig luftkjøling (AN) eller tvungen luftkjøling (AF), vennligst bedømme i henhold til lastekapasitet og miljø.

● Beskyttelse og kontrollsystem

Den inneholder releer, kontrollenheter og overvåkingsenheter for sikkerhet og stabilitet til systemet. Beskyttelsesinnstillinger krever strøm- og spenningsterskler som gjelder for hele systemet.

● Jordingssystem

Gir kritisk sikkerhet mot elektrisk støt og sikrer spredning av feilstrøm. Jordingssystemet består av galvanisert stål eller kobbertape designet for lav motstand, under 1Ω i de fleste installasjoner.

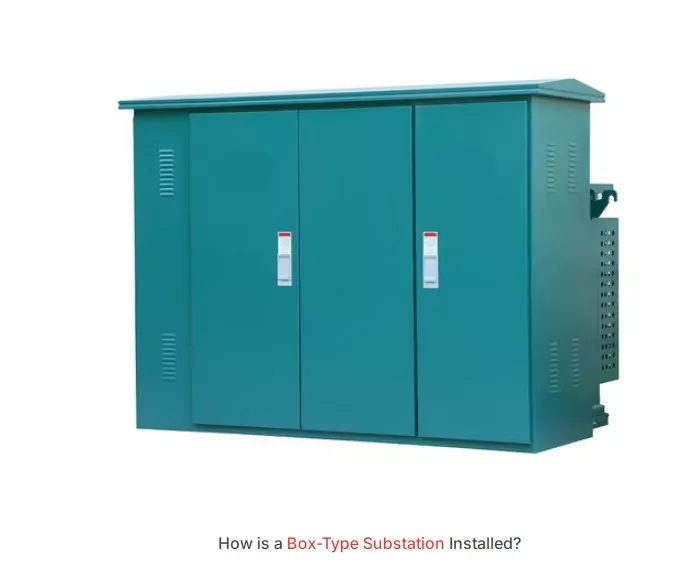

Installasjon

Det er flere viktige trinn for installasjonen av Geographic Box-Type understasjon.

1. Områdevalg og forberedelse

Området må være flatt, stabilt og godt drenert. Men også for å oppfylle kravene til sikkerhetsklaring og tilgang, vennligst velg i henhold til din faktiske situasjon.

2. Grunnkonstruksjon

Konstruer armert betongfundament for å støtte vekten av transformatorstasjonen og sikre strukturell stabilitet.

3. Plassering og montering

Boksen plasseres på fundamentet ved hjelp av løfteutstyr og sikres mot mekaniske krefter med bolter eller ankere.

4. Elektrisk tilkobling

Koble de innkommende og utgående kablene til høy- og lavspenningsterminalene. Vær oppmerksom på at jordingen må være riktig, er svært viktig for systemsikkerheten.

5. Testing og igangkjøring

Komplett installasjon Utfør isolasjonsmotstandstester, kalibrering av beskyttelsesreléer og funksjonskontroller på alle komponenter. Før du slår på transformatorstasjonen, er det en god idé å bekrefte den lokale elektriske koden på nytt.
