GW9 Utendørs høyspenningsbryter

Ceho er en produsent og leverandør som spesialiserer seg på å levere GW9 Outdoor High-Voltage Isolating Switch. GW9-seriens brytere er egnet for utendørs høyspent elektrisk utstyr med trefase AC 50Hz merkespenninger på 0kV/15kV/20kV. De brukes til elektrisk isolering av høyspentoverføringslinjer under tomgangsoverføring, vedlikehold av høyspent samleskinne, effektbrytere og annet elektrisk utstyr, samt for elektrisk isolering av spenningsførende høyspentlinjer. Produktet vårt kan deles inn i små kondensator- og induktive strømisolasjonskretser. Strukturen er enkel og rimelig, med tilbehør av kobber-aluminium, et forseglet hus i rustfritt stål og en varmgalvanisert base, som gir utmerket trykkmotstand og korrosjonsmotstand og pålitelig ytelse. Lett og enkel å installere, krever ingen regelmessig rengjøring eller vedlikehold, den er egnet for ulike seksjoner og grener av 10-20kV distribusjonslinjer i urbane og landlige områder, samt vedlikeholdsseksjoner med godt synlige frakoblingspunkter. Billig, GW9 Outdoor High-Voltage Isolating Switch er en praktisk utendørs høyspent elektrisk enhet.

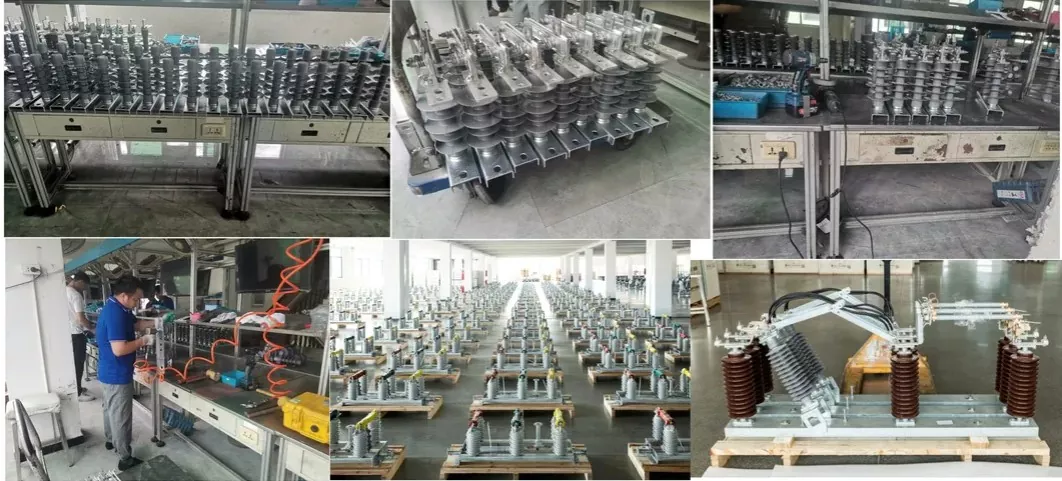

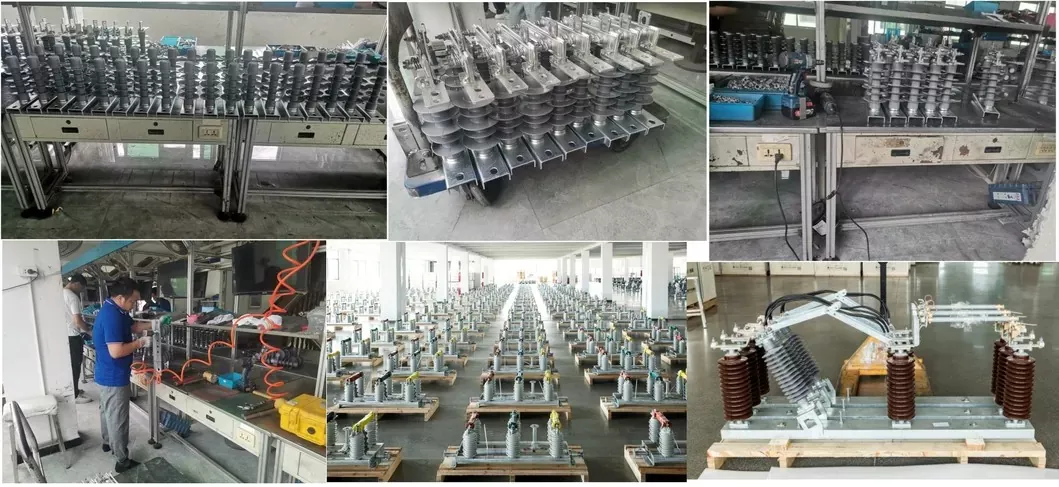

Vår fabrikk

(H)GW9-12 serien utendørs høyspent AC enfase skillebryter/isolasjonsbryter (heretter referert til som "frakoblingsbryter/isolasjonsbryter") brukes til å koble 10kV linjer under spenning og uten belastning, og for elektrisk isolasjon av overhalte høyspentbusser, effektbrytere og annet elektrisk utstyr fra strømførende høyspentledninger.

Skillebrytere/isolasjonsbrytere samsvarer med de tekniske standardene til GB/T 1985-2014 spennings- og strømisolasjonsbrytere og jordingsbrytere, DL/T 486-2010 High Voltage AC isolasjonsbrytere og jordingsbrytere.

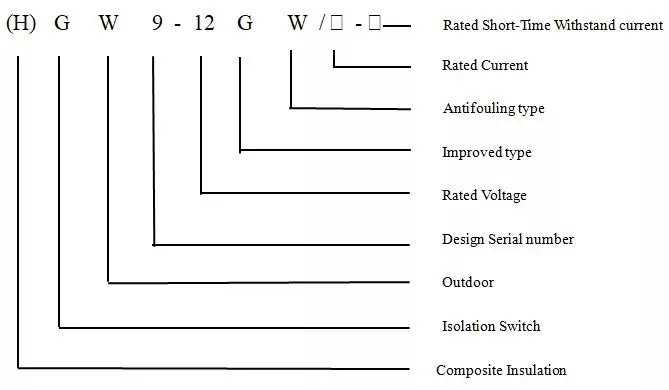

MODELL OG MENING

Miljøforhold for bruk

1. Høyde: Ikke over 1000 meter. Hvis høyden er høyere enn 1000 meter, bør det nominelle varmeisolasjonsnivået justeres tilsvarende.

2. Omgivelsestemperatur: Øvre grense +45 ℃, nedre grense -40 ℃, gjennomsnittstemperatur for den varmeste måneden 30 ℃, maksimal daglig temperaturforskjell 25K.

3. Solstrålingsintensitet (utendørs): 0,1W/cm²

4. Vindhastighet/vindtrykk (utendørs): 0,5 m/s / 700 Pa

5. Forurensningsgrad: Klasse E

6. Ising Tykkelse: Ikke over 20 mm

7. Fuktighet: Daglig gjennomsnittlig relativ fuktighet som ikke overstiger 95 %, månedlig gjennomsnittlig relativ luftfuktighet ikke over 80 %

8. Seismisk ytelse: Horisontal akselerasjon 0,3m/2, vertikal akselerasjon 0,15m/s²

9. Sikkerhetsfaktor: sinusresonans tre-periodebølge, sikkerhetsfaktor større enn 1,67.

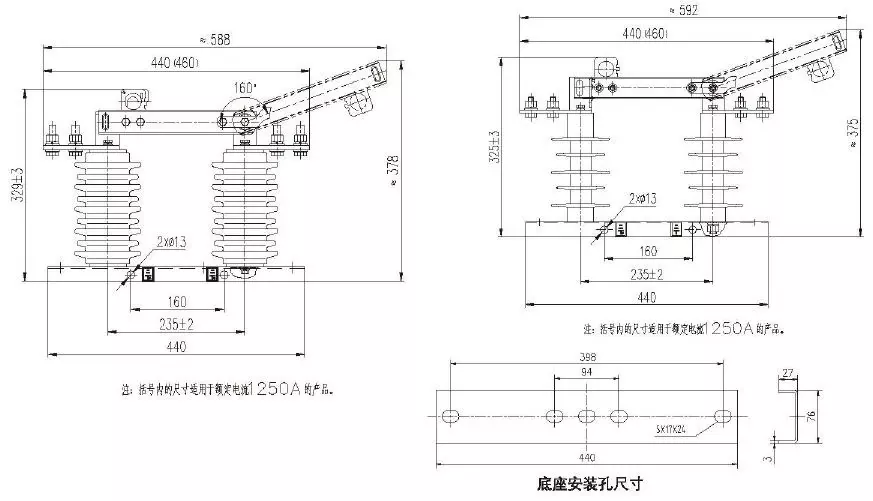

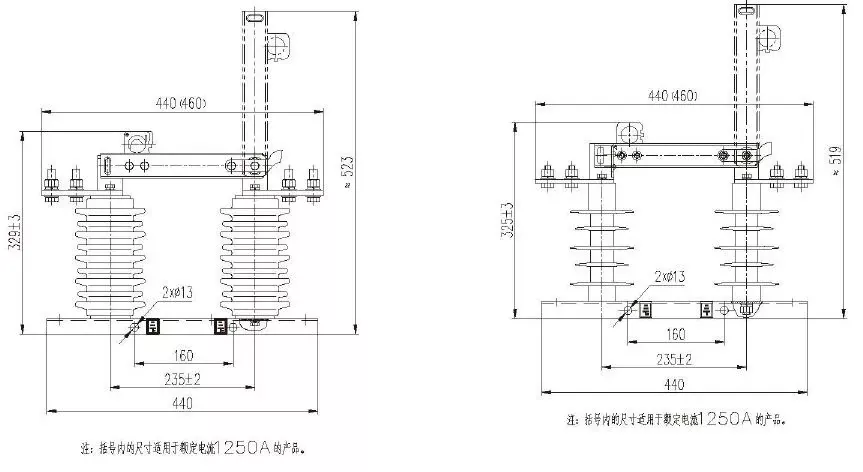

OVERSIKT OG INSTALLASJONSDIMENSJON

Tekniske data

Viktige fordeler

1. Betydelig forbedret produktstruktur og korrosjonsbestandighet. Når den er lukket, har den ledende platen en selvlåsende funksjon. For å åpne, trekk ganske enkelt i låsekroken for å låse opp automatisk. Basen er utstyrt med en ledende fjær og fjærdeksel; den selvlåsende enheten inkluderer en låseplate, låsekrok og låsekrokfjær. Alle standarddeler er laget av SUS304 ikke-magnetisk rustfritt stål med en lys finish og utmerket korrosjonsbestandighet.

2. Den ledende platen har ingen stopplås; den maksimale rotasjonsåpningsvinkelen er ikke mindre enn 160 grader, og den ledende platebasen har ingen klemmer i rustfritt stål. Passiverings-, naglings- og installasjonsprosesser med høy elastisitet brukes for å opprettholde kontaktens klemkraft.

3. Hovedkretskomponentene til GW9 utendørs høyspenningsbryter bruker T2 rødt kobber. De stasjonære kontaktene og terminalene er integrert støpt, og løser fullstendig kontaktproblemene forårsaket av sveising av stasjonære kontakter og terminaler tidligere.

4. Alle ledende komponenter i hovedkretsen er sølvbelagte med en tykkelse på ikke mindre enn 20 mm og gjennomgår en forseglet antioksidasjonsbehandling. Overflatebelegget er lyst og holdbart, har sterk oksidasjonsmotstand, utmerket ledningsevne og en kretsmotstand på 80 mmΩ.

5. Ledningsterminalene har en dobbelthullsstruktur, laget av hard kobberlegering, med en ytre sølvbelegg.

6. Denne bryteren bruker en ekstern trykkkontaktfjær, med de ledende kontaktene i kontakt med "fast bue"-strukturen, og gir svært jevn trykk og selvrensende funksjon. Kontakttrykket forblir konstant over en lang periode, noe som sikrer sikkerheten og påliteligheten til produktet under langdistansedrift.

7. Isolatoren er laget av høyfast keramisk eller silikongummikomposittmateriale og er utformet med stor krypeavstand, oppfyller Klasse E anti-forurensningskrav, og har gode anti-forurensningsegenskaper og langdistansedriftsegenskaper.

8. Minimumsavstanden fra de bevegelige delene av GW9 utendørs høyspenningsbryter til bakken er større enn 200 mm, og avstanden mellom pausene er større enn 230 mm, noe som gjør den egnet for områder i stor høyde.
