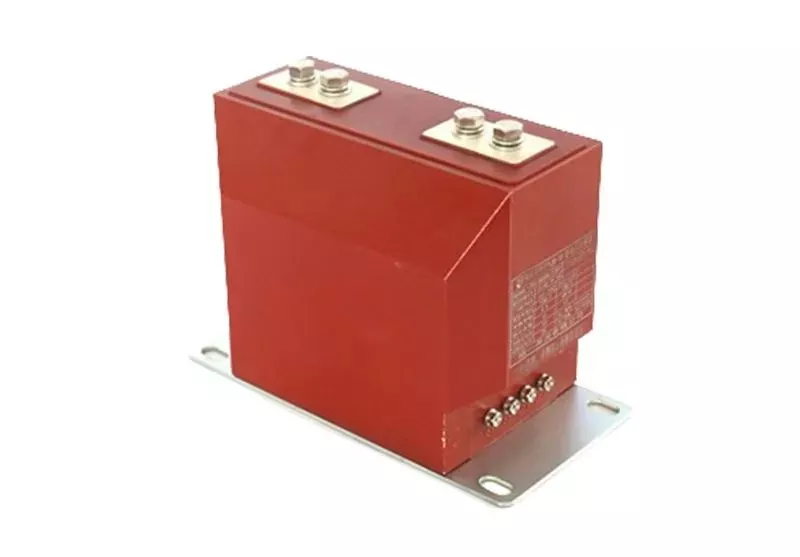

LZZBJ Forsterket epoksyharpiks støpt stolpetype Strømtransformator

LZZBJ Forsterket epoksyharpiks støpt stolpetype Strømtransformator er en av Ceho-fabrikkens produkter, vi kan tilby forskjellige typer elektriske enheter som du kan velge, og tilbyr konkurransedyktige priser. Hvis du ønsker å få løsninger av høy kvalitet, høyeffektive og lett å vedlikeholde, kan du kontakte oss nå for å få vår fabrikkprisliste. Både nye og gamle kunder ønskes velkommen.

Send forespørsel

produktbeskrivelse

Ceho gir høykvalitets LZZBJ-forsterket epoksyharpiksstøpt stolpetype strømtransformatorer. Sprekkbestandig og slagfast, egnet for skap med høy mekanisk påkjenning;Fullt forseglet søyle: P1/P2 er M10-M16 kobber/aluminiumstenger eller doble hullstenger, med en base på 4 × Φ 14mm, og kan installeres i alle retninger;Den mikrokrystallinske silikonlegering av stål eller ståltransformator av høy kvalitet har høy kvalitet. og god feillinearitet. Sekundærterminal: 6-12 kjerner inne i beskyttelsesdekselet, kan utvides med doble viklinger (0,2S/0,5/5P10/10P10) eller tre viklinger (måling + beskyttelse + rest);Lav temperatur: -25 ℃ til +40 ℃, høyde: ≤ 2 000 m, luftfuktighet: 5, 9 m, 5,000 m, kondensering; Flammehemmende klasse V-0, CTI ≥ 600, i samsvar med RoHS; Vekt: 25-35 kg for 10 kV-klassen; 24 kV klasse 32-45 kg 40,5 kV klasse ≤ 81 kg.

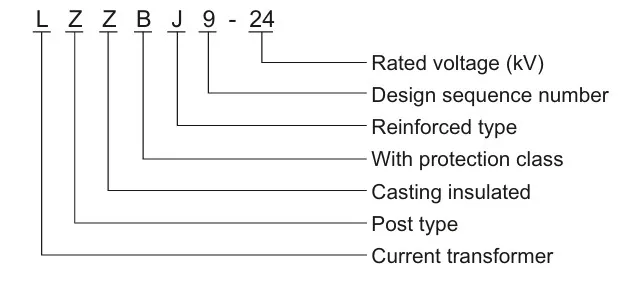

Modell

Produktparametere

INGEN	Punkt			Enhet	Verdi
1	Nominell spenning			KV	40,5
2	Klassifisert isolasjon nivå	Strømfrekvens tåle spenning	Tørrtest		95
			Våttest		80
		Lynimpuls tåler spenning (topp)			185
3	Merkestrøm			A	1250,1600,2000
4	Nominell kortslutningsbrytestrøm			De	20,25,31,5
5	Vurdert operasjonssekvens				0-0,3s-kombinasjon-180s-kombinasjon
6	Nominelle kortslutningsstrømbruddtider			ganger	12
7	Nominell kortslutningslukkestrøm (topp)			De	50,63,80
8	Nominell topp tåle strøm
9	Vurdert korttidsmotstå strøm			De	20,25,31,5
10	Nominell kortslutning kontinuerlig strøm			S	4
11	Gjennomsnittlig åpningshastighet			m/s	1,5±0,2
12	Gjennomsnittlig lukkehastighet				0,7±0,2
13	Kontakt stenge sprett tid			s	≤2
14	Trefase kombinert (minutt)port synkron tidsforskjell				≤2
15	Stengetid				≤150
16	Åpningstid				≤60
17	Mekanisk liv			ganger	10 000
18	Nominell driftsspenning og merkespenning for hjelpekretsen			V	DC220,110,24
					AC220,110,24
19	DC motstand per fase krets (uten transformator)			m Å	≤100
20	Dynamiske og statiske kontakter tillater slitasjetykkelse			mm	3
21	vekt			kg	800

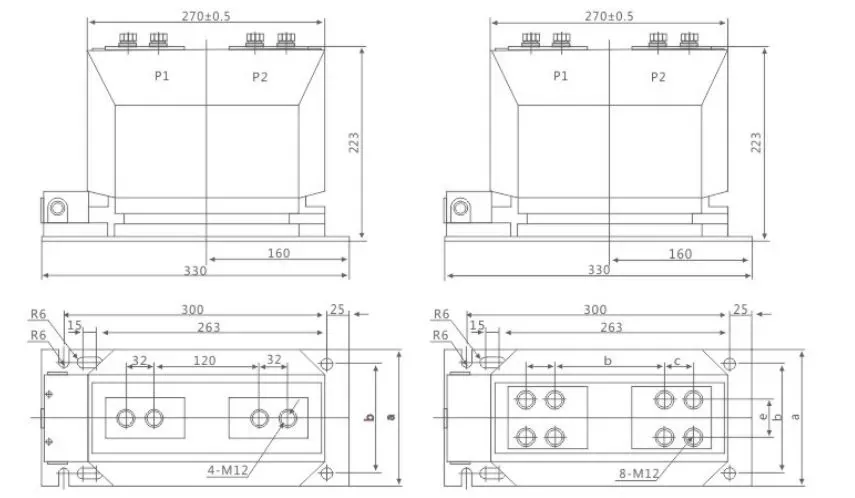

Tegning

Hurtigvalgssjekk

1. Nominell spenning → Velg 7,2 kV / 12 kV / 24 kV / 40,5 kV

2. Nominell primærstrøm → I henhold til last- eller samleskinnespesifikasjoner (100A, 300A, 600A, 1250A)

3. Nøyaktighet og belastning → Måling 0,2S/0,5 (10-20 VA); Protect 5P10/10P15 (15-30 VA)

4. Korttids termisk strøm → Tilpass systemets kortslutningsstrøm (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Installasjonsmetode → Pilar stående/sidemontering/opp-ned-installasjon; Sokkelen festes med 4-M12 ekspansjonsbolter

6. Spesielle krav: Høy høyde 3000 m, lav temperatur -40 ℃, anti-forurensning Grade III, dobbelt transformasjonsforhold, krantype, med skjermingsdeksel
