LZZB Epoksyharpiksstøpt isolert stolpetype Strømtransformator

LZZB epoksyharpiksstøpt isolert posttype strømtransformator er et helt lukket produkt med en epoksyharpiksstøpt kolonnestruktur. Den kan brukes til relébeskyttelse for måling av elektrisk energi og strøm i kraftsystemer med en nominell frekvens på 5DHz / 60Hz og en nominell spenning på 40,5kV. Egenskapene til dette produktet inkluderer høy dynamisk termisk stabilitet, stor utgangskapasitet dobbelt så mye, stabil isolasjonsytelse og smussmotstand.

Primærviklingen, sekundærviklingen, ringkjernen og spolen til LZZBJ9-35 er pakket inn i epoksyharpiksstøpte isolatorer. Det er en fullstendig lukket struktur, med utmerket varmeisolasjonsytelse og fuktsikker kapasitet. En koblingsboks er gitt ved det sekundære koblingspunktet. Det er et hull på hver av fronten og siden av koblingsboksen, som passer til terminalen for ledningsutgang og brukes til ledningsutgang. Det er jordingsbolter og fire installasjonshull på produktets bunnplate for installasjon.

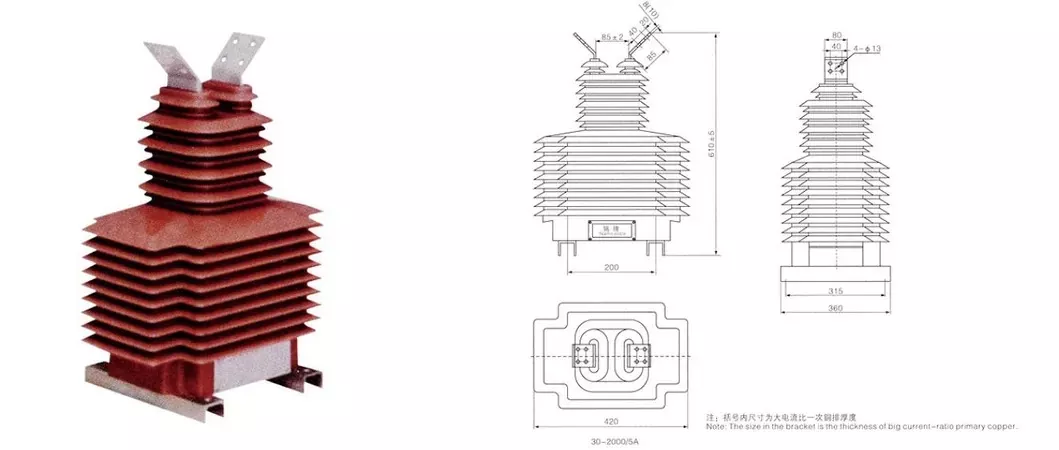

Produkttegning

Teknisk hovedparameter (LZZB9-35/250W1)

1. Nominell isolasjonsnivå: 40,5/95/185kV

2. Lastens effektfaktor: cos ø=0,8(Lagging)

3. Nominell sekundærstrøm: 5A (eller 2A,1A)

4. Nominell frekvens: 50Hz eller 60Hz

5.Omgivelsestemperatur: -5℃~+40℃

6.Produktstandard: IEC185,GB1208-2006

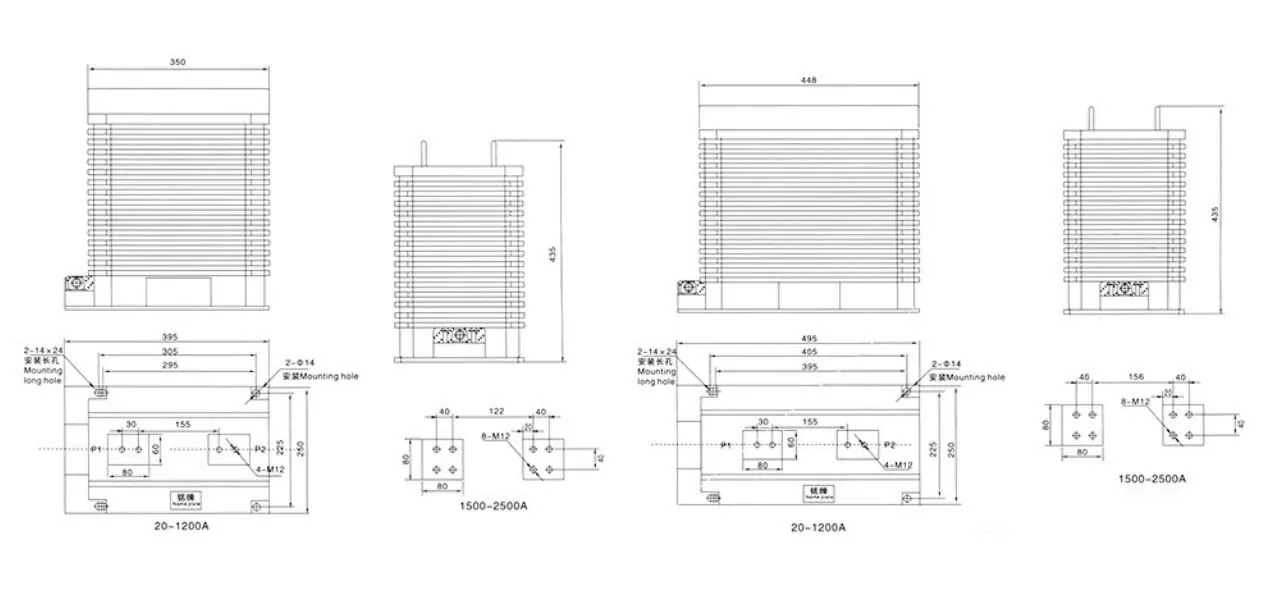

Overordnet dimensjon

LZZB epoksyharpiksstøpt isolert stolpetype Strømtransformator påføres luftisolerte bryterskap KYN28A, XGN15 og HXGN17. Høyspentrom for ringhovedenheter, transformatorer av bokstype og kabelfordelingsbokser; Kraftverks elektrisitetsforbruk, industri- og gruvedistribusjonsrom måling/beskyttelse; Høye, høy luftfuktighet og sterkt forurensede områder (anti-forurensningstype med økt klatreavstand er valgfritt)

FAQ

Spørsmål: Hvordan testet du det?

A: Ta kontakt med våre ansatte. Hun vil forklare testprosessen i detalj.

Spørsmål: Hva er prisvilkårene?

A: FOB, CFR og CIF avhenger av dine krav.

Spørsmål: Hvis vi ikke har tegning, kan du lage tegning for meg?

A. Ja, vi sender deg tegningen hvis du kan gi oss spesifikasjoner i detaljer.

Spørsmål: Når kan jeg få prøven?

A: Det avhenger av prøvespesifikasjoner.

Spørsmål: Jeg kan finne produktet i katalogen din; kan du lage dette produktet for meg?

A: Ja, alle produkter i kataloger kan vi lage dem.
