Hva er en boks-type understasjon?

Hva bl.aEN Boks-type understasjon?

EN Boks-type understasjonogså kjent som en prefabrikkerteeller kompakt transformatorstasjon,  er en fabrikkmontert, lukket enhet som integrerer alle de essensielle komponentene i en tradisjonell elektrisk transformatorstasjon i et enkelt værbestandig metallhus. Den er designet for transformasjon og distribusjon av mellomspenning (MV) til lavspenning (LV).

Tenk på det som en "plug-and-play" kraftdistribusjonsstasjon som erstatter store, murstein-og-mørtel transformatorstasjoner.

Komponenter av enboks-type transformatorstasjon

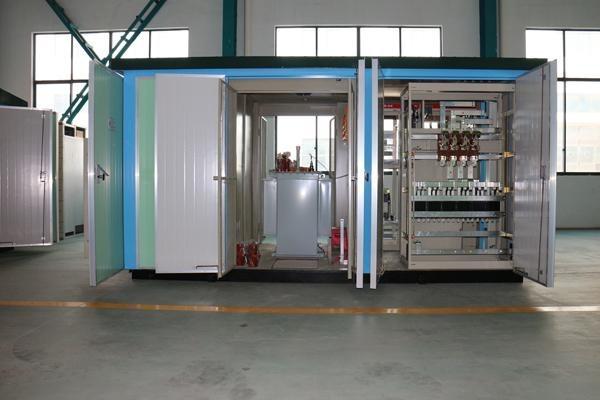

A boks-type transformatorstasjon er designet med tre hovedrom: høyspenningsbryterutstyr, en transformator og lavspentdistribusjonsutstyr. Hvert rom spiller en kritisk rolle for å sikre effektiv kraftkonvertering og distribusjon.

Høyspent koblingsutstyr

Fungerer vanligvis med en merkespenning på 10 kV eller 35 kV.

Har innenlandsproduserte eller importerte ringhovedenheter og vakuumbrytere.

Utstyrt med strømbegrensende sikringer for å øke sikkerheten.

Transformatorer

Tilgjengelig i både oljenedsenket og tørr type konfigurasjoner.

Kan romme transformatorer opp til 1600 kVA.

Har et beskyttende kabinett laget av isolerende eller metalliske materialer.

Lavspent distribusjonsutstyr

Inkluderer strømfordelingspaneler, lyspaneler, målepaneler og paneler for reaktiv effektkompensasjon.

Utstyrt med automatiske temperatur- og kondenskontrollsystemer.

Bidrar til å oppnå effektiv kraftlevering til brukerenden.

Funksjoner ved understasjoner av containertype

(1) Avansert teknologi, trygg og pålitelig; (2) Høy grad av automatisering; (3) Fabrikkprefabrikasjon; (4) Fleksible konfigurasjonsalternativer; (5) Kostnadseffektiv med raske resultater; (6) Kompakt fotavtrykk; (7) Estetisk tiltalende design som passer godt inn i omgivelsene.

Klassifisering av understasjoner av bokstype

1) Modulær type. Høy- og lavspentbryterutstyr og transformatoren er plassert i en metallkapsling, med en operasjonsgang reservert i høy- og lavspentdistribusjonsutstyret. Denne typen kontainerstasjoner er relativt store i størrelse og brukes sjelden i dag.

(2) Integrert enhetstype. I stedet for å bruke eksisterende komplette sett med utstyr, installeres høy- og lavspentkontroll- og beskyttelsesenheter direkte inne i kabinettet for å danne en enkelt enhet. Disse kabinettene er designet for vedlikeholdsfri drift, mangler en betjeningsgang og er kompakte; de er også kjent som understasjoner av europeisk stil eller standardtype.

(3) Integrert type. Denne utformingen forenkler høyspenningskontroll- og beskyttelsesenhetene ved å huse både høy- og lavspentdistribusjonsutstyret og hoveddelen av transformatoren sammen i transformatoroljetanken, og danner en enkelt enhet. Den er enda mer kompakt, med et volum som kan sammenlignes med volumet til en oljenedsenket transformator med samme kapasitet – omtrent en tredjedel av størrelsen på en transformatorstasjon av europeisk stil. Det er også kjent som en boks-type understasjon i amerikansk stil eller en kompakt boks-type understasjon.

Typer og modeller avboks-type transformatorstasjons

boks-type transformatorstasjons er tilgjengelig i en rekke modeller og konfigurasjoner for å møte ulike driftsbehov. Hver modell er nøye utformet for å tilby spesifikke fordeler og møte brukernes unike krav.

Vanlige modeller

Høyspenningsbrytermodeller

Tørrtype transformatorskapmodeller

Lavspenningsbrytermodeller

Globale standardmodeller

Europeisk stil: Større i størrelse med sentraliserte komponenter.

Amerikansk stil: Tilbyr bedre kjøleytelse, men er større i størrelse.

Integrert: Mindre fotavtrykk, men gir fordeler som ligner på den amerikanske stilen.

Retningslinjer for drift og vedlikehold

Effektive drifts- og vedlikeholdsstrategier er avgjørende for levetiden og påliteligheten tilboks-type transformatorstasjons. Regelmessige inspeksjons- og vedlikeholdsaktiviteter forhindrer uventede feil og sikrer uavbrutt strømforsyning.

Grunnleggende operasjonelle krav

Installer på en forhøyet plattform for å hindre vanninntrengning.

Sørg for en pålitelig tilkobling til jordingsnettet for å sikre sikkerheten.

Hold området rundt transformatorstasjonen rent og fritt for rusk.

Regelmessige inspeksjoner og vedlikehold

Inspiser høyspentutstyr og transformatorer regelmessig.

Gjennomfør isolasjonstester for å sikre sikker drift.

Vedlikehold kjølesystemet for å forhindre overoppheting.

Utfordringer og hensyn

Mensboks-type transformatorstasjons tilbyr mange fordeler, det er også utfordringer som krever nøye vurdering. Disse utfordringene dekker ulike aspekter, inkludert miljøpåvirkning og driftsbegrensninger.

Miljø- og sikkerhetshensyn

Fare for overoppheting og behov for tilstrekkelig ventilasjon.

Potensielle miljøpåvirkninger fra feil avhending av materialer.

Sikkerhetstiltak for å hindre uautorisert tilgang.

Operasjonelle begrensninger

Kapasitetsbegrensninger for visse transformatormodeller.

Behovet for løpende vedlikehold for å unngå driftsproblemer.

Utfordringer knyttet til integrasjon med eksisterende systemer.

Konklusjon

En transformatorstasjon av bokstype er en fabrikkmontert lukket metallenhet for transformasjon og distribusjon av MV-LV-effekt, som integrerer kjernekomponenter (høyspentbryteranlegg, transformator, lavspentutstyr) som et "plug-and-play"-alternativ til tradisjonelle transformatorstasjoner.

Den har avansert teknologi, fleksibel konfigurasjon, kompakt størrelse og kostnadseffektivitet, med tre hovedtyper (modulær, europeisk stil, amerikansk stil) og ulike modeller for å møte ulike behov. Riktig drift og vedlikehold er avgjørende for å håndtere utfordringer som overoppheting og integrasjonsproblemer.

CEHO Electric utmerker seg med sin kjernefordel med fleksibel tilpasning, og tilbyr skreddersydde løsninger (spenning, kapasitet, applikasjonsscenarier) som dekker alle standardmodeller. Den bruker kjernekomponenter av høy kvalitet og strengt kontrollerte transformatorer for stabilitet, pluss intelligent lavspentkontroll. Med standardisert prefabrikasjon, brukervennlig vedlikehold og profesjonell ettersalgsservice gir den effektive, sikre og kostnadseffektive kraftløsninger.

Hvis du har relaterte behov, vennligst besøk vår nettside for mer informasjon eller kontakt vårt profesjonelle team direkte. Husk å velgeCEHO betyr å velge pålitelighet og innovasjon!

Boks-Type understasjon (prefabrikkert/kompakt understasjon) FAQS

Grunnleggende informasjon

Q1: Hva er en transformatorstasjon av bokstype?

A: En transformatorstasjon av boks, også kalt en prefabrikkert eller kompakt transformatorstasjon, er en fabrikkmontert, lukket enhet som integrerer alle viktige komponenter i en tradisjonell elektrisk transformatorstasjon i et enkelt værbestandig metallhus. Den brukes til mellomspenning (MV) til lavspent (LV) krafttransformasjon og distribusjon, og fungerer som et "plug-and-play"-alternativ til store murstein-og-mørtel transformatorstasjonsbygninger.

Spørsmål 2: Hva er hovedkomponentene i en transformatorstasjon av bokstype?

A: Den består av tre hovedrom, hver med en kritisk rolle i kraftkonvertering og distribusjon:

Høyspentkoblingsanlegg: Fungerer vanligvis ved 10 kV eller 35 kV, utstyrt med ringhovedenheter, vakuumbrytere og strømbegrensende sikringer.

Transformatorer: Tilgjengelig i olje-nedsenket og tørr type konfigurasjoner, i stand til opptil 1600 kVA, med en beskyttende isolerende eller metallisk kapsling.

Lavspentdistribusjonsutstyr: Inkluderer strømfordelingspaneler, lyspaneler, målepaneler, paneler for reaktiv effektkompensasjon og automatiske temperatur-/kondenskontrollsystemer.

Funksjoner

Spørsmål 3: Hva er hovedtrekkene til understasjoner av bokstype?

A: Hovedfunksjonene er: (1) Avansert teknologi, trygg og pålitelig; (2) Høy grad av automatisering; (3) Fabrikkprefabrikasjon; (4) Fleksible konfigurasjonsalternativer; (5) Kostnadseffektiv med raske resultater; (6) Kompakt fotavtrykk; (7) Estetisk tiltalende design som passer inn i omgivelsene.

Klassifisering og modeller

Spørsmål 4: Hva er hovedklassifiseringene av transformatorstasjoner av bokstype?

A: Det er tre hovedtyper:

Modulær type: Høy- og lavspentkoblingsutstyr og transformator er i en metallkapsling med en operasjonsgang; relativt stor og lite brukt nå.

Integrert enhetstype: Høy- og lavspenningskontroll-/beskyttelsesenheter er direkte installert i kabinettet (ingen operasjonsgang), vedlikeholdsfri, kompakt; også kalt europeisk stil eller standardtype.

Integrert type: Høy- og lavspentdistribusjonsutstyr og transformatorens hoveddel er plassert i transformatoroljetanken, mer kompakt (omtrent 1/3 av størrelsen på europeisk stil); også kalt amerikansk stil eller kompakt-type.

Q5: Hvilke modeller av boks-type understasjoner er tilgjengelige?

A: Det finnes ulike modeller for å dekke ulike behov, inkludert: høyspenningsbrytermodeller, tørrtype transformatorskapmodeller, lavspenningsbrytermodeller, globale standardmodeller (europeisk stil: større med sentraliserte komponenter; amerikansk stil: bedre kjøling, men større; Integrert: mindre fotavtrykk med fordeler i amerikansk stil).

Drift og vedlikehold

Spørsmål 6: Hva er de grunnleggende driftskravene for transformatorstasjoner av bokstype?

A: De grunnleggende kravene er: (1) Installer på en forhøyet plattform for å hindre vanninntrenging; (2) Sørg for pålitelig tilkobling til jordingsnettet for sikkerhet; (3) Hold området rundt transformatorstasjonen rent og fritt for rusk.

Q7: Hvilke regelmessige inspeksjoner og vedlikehold er nødvendig for transformatorstasjoner av bokstype?

A: Regelmessig vedlikehold inkluderer: (1) Inspeksjon av høyspentutstyr og transformatorer; (2) Gjennomføring av isolasjonstester for å sikre sikker drift; (3) Vedlikehold av kjølesystemet for å forhindre overoppheting.

Utfordringer og hensyn

Spørsmål 8: Hvilke miljø- og sikkerhetshensyn bør legges merke til for transformatorstasjoner av bokstype?

A: Viktige hensyn er: (1) Risiko for overoppheting, som krever tilstrekkelig ventilasjon; (2) Potensielle miljøpåvirkninger fra uriktig avhending av materialer; (3) Sikkerhetstiltak for å hindre uautorisert tilgang.

Spørsmål 9: Hvilke driftsbegrensninger har transformatorstasjoner av bokstype?

A: Hovedbegrensningene er: (1) Kapasitetsbegrensninger for visse transformatormodeller; (2) Behov for løpende vedlikehold for å unngå driftsproblemer; (3) Utfordringer med å integrere med eksisterende systemer.
