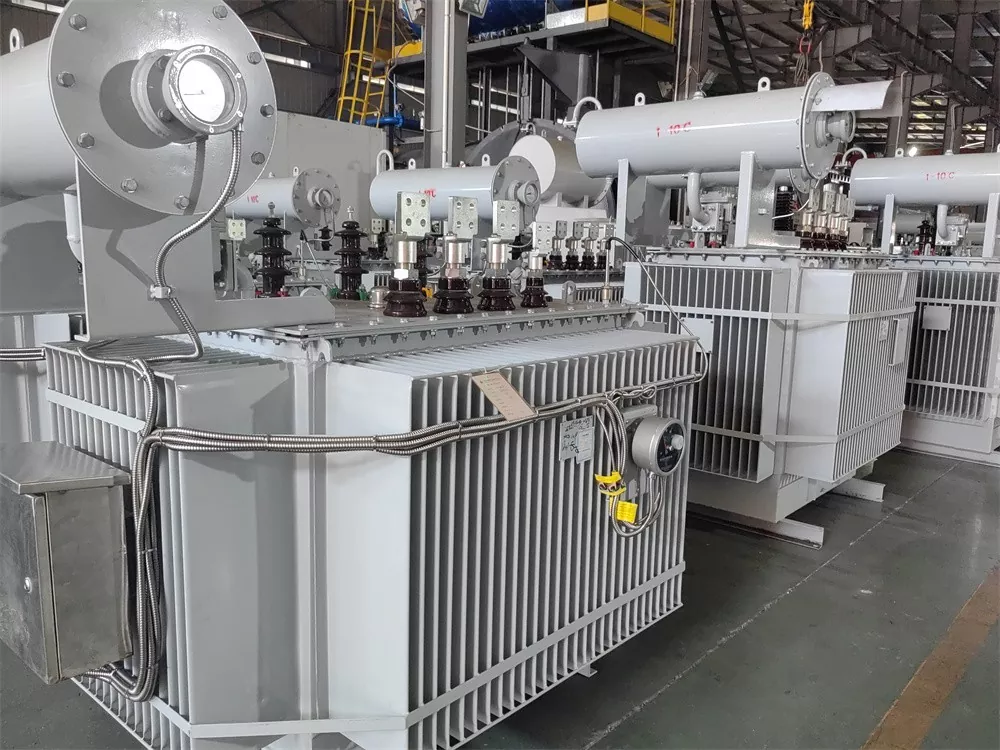

Oljenedsenket distribusjonstransformator med krankobler uten belastning

Oljenedsenket distribusjonstransformator med kranveksler uten belastning er et pålitelig produkt fra Ceho-fabrikken. Kjernen bruker høypermeabilitet kornorienterte kaldvalsede silisiumstålplater. Den har en kjerne-type design med helt skjeve skjøter og en segmentert struktur. Kjernesøylene har trinnvise sirkulære tverrsnitt i flere nivåer, mens åket og kjernen opprettholder jevne tverrsnitt.

Kjernen i dette produktet bruker høypermeabilitet kornorienterte kaldvalsede silisiumstålplater. Den har en kjerne-type design med helt skjeve skjøter og en segmentert struktur. Kjernesøylene har trinnvise sirkulære tverrsnitt i flere nivåer, mens åket og kjernen opprettholder jevne tverrsnitt.

Viklinger bruker korrugerte oljekanaler med ikke-lakkimpregnering og kompresjonsbåndbinding. Alle viklinger er konsentriske spoler. Høyspentviklingen har kraner som tilsvarer tappespenningskravene, koblet til trinnkobleren montert på tankdekselet. Dette tillater spenningsoverføring mellom 10kV og 20kV og tappespenningsjustering etter strømbrudd.

Sikkerhetsbeskyttelsesenheter 30~2000kVA transformatorer er utstyrt med trykkavlastningsventiler. Gassreleer med alarm- og utløsningsterminaler kan installeres etter brukerkrav. Utstyr for måling av oljetemperatur Alle transformatorer har termometerkontakter i glass montert på tanktoppen, og strekker seg 120±10 mm inn i oljen. 1000~2000kVA transformatorer har utendørs signaltermometre. Oljenedsenket distribusjonstransformator med trinnvekslertanker uten belastning er konstruert med korrugerte vegger, ferdig med en slitesterk pulverlakkert malingsfilm. De korrugerte finnene gir ikke bare kjøling, men fungerer også som "pustende" elementer, og deres elastisitet kompenserer for endringer i oljevolum på grunn av temperatursvingninger. Derfor eliminerer fullstendig forseglede transformatorer behovet for en oljekonservator, noe som reduserer den totale høyden. Vakuumoljefylling under innkapsling fjerner fullstendig fuktighet fra transformatoren, og forhindrer transformatorolje i å komme i kontakt med luft. Dette blokkerer effektivt oksygen og vanninntrengning som kan forringe isolasjonsytelsen og akselerere oljealdring, og dermed eliminere behovet for periodiske oljeprøvetakingstester.

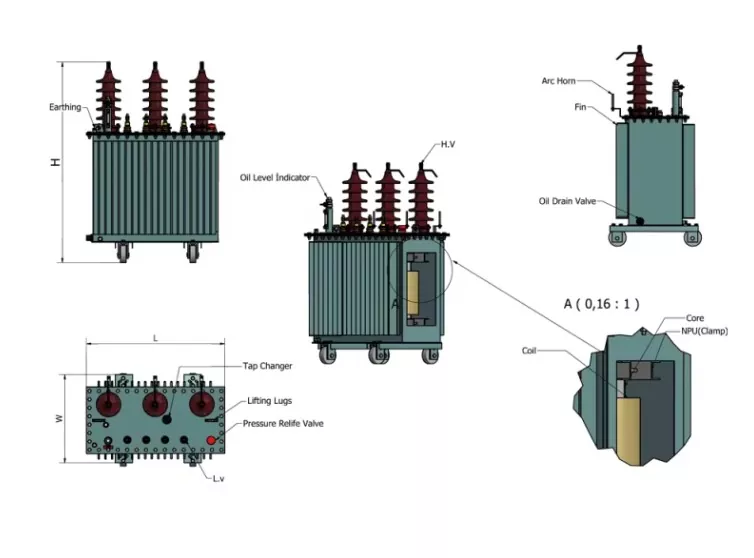

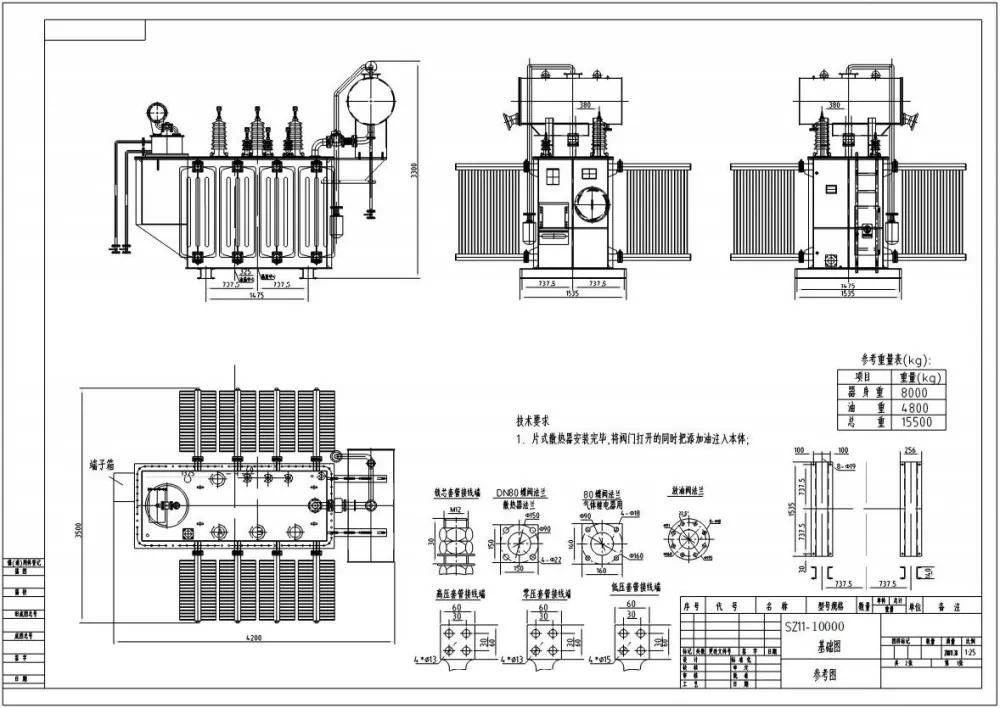

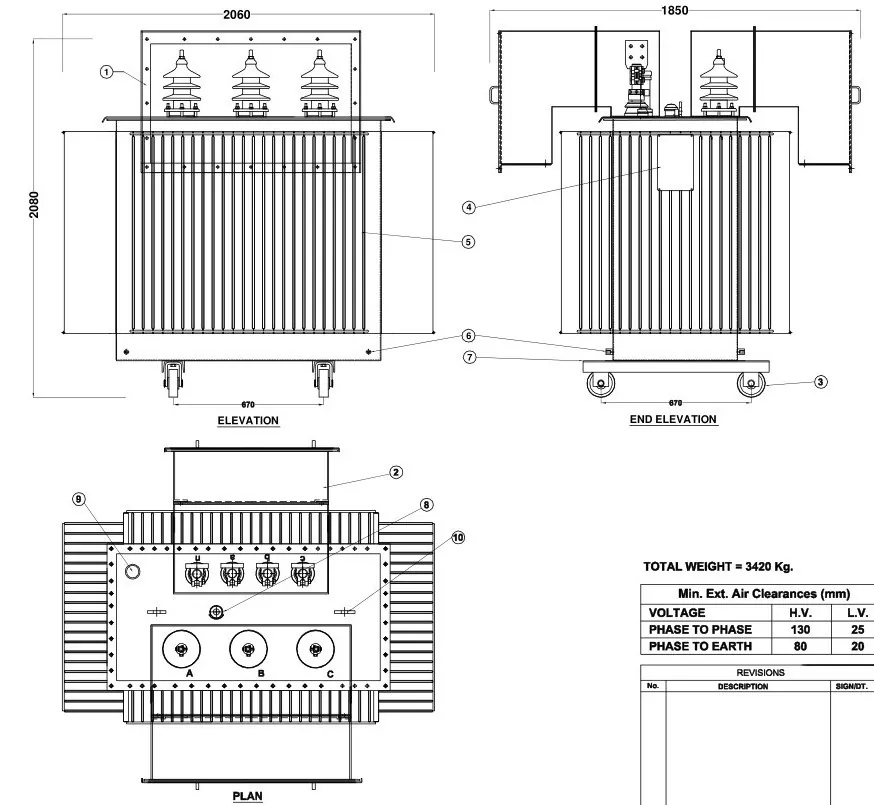

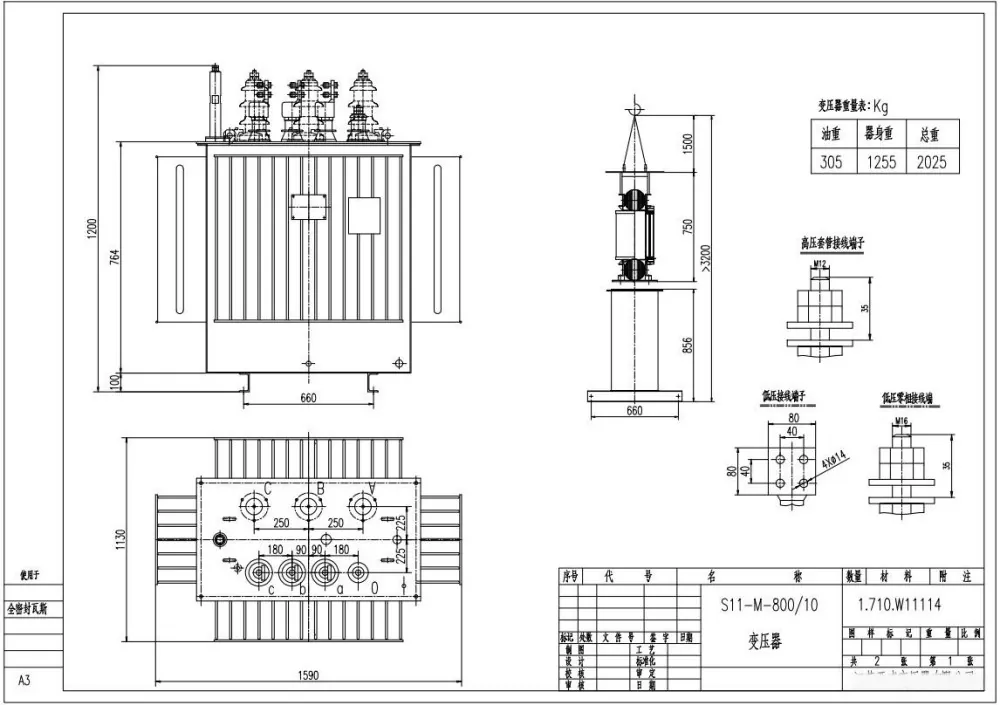

Tekniske parametere

Inspeksjon av distribusjonstransformator før operasjon

1. Bekreft sertifisering av transformator; hvis sertifiseringen overstiger to måneder, test isolasjonsmotstanden på nytt.

2. Inspiser oljenivået og lufteventilen til oljenedsenket distribusjonstransformator med kranveksler uten belastning; ingen oljelekkasje, oljetilstand normal med tilstrekkelig ventilasjon.

3. Sjekk integriteten til isolasjonsbøssinger med høy/lav spenning og tilhørende ledninger; sørg for at boltene er sikre.

4. Bekreft at spenningsregulatorens bryterposisjon er riktig; kontrollere at høy-/lavspenningssikringer er riktig tilpasset.

5. Sørg for at lynbeskyttelsesenheter er fullt operative; målt jordingsmotstand må oppfylle standarder.

6. Ingen avvik observert i kabler eller samleskinner.

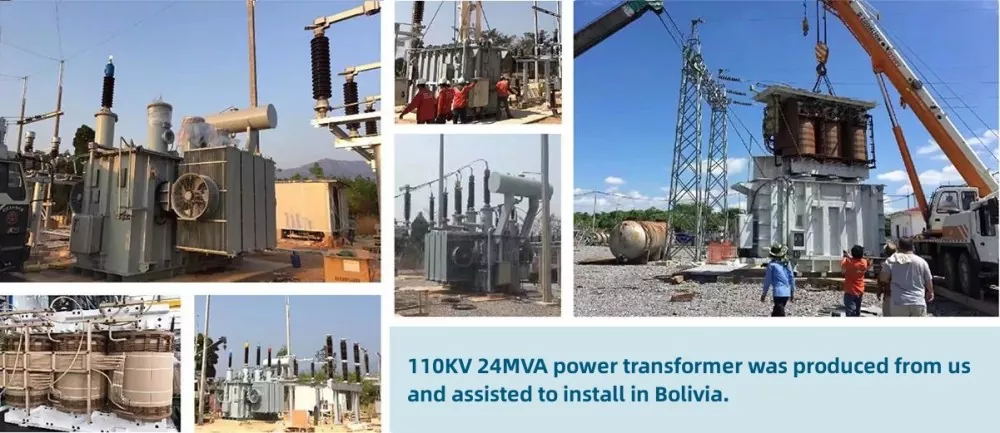

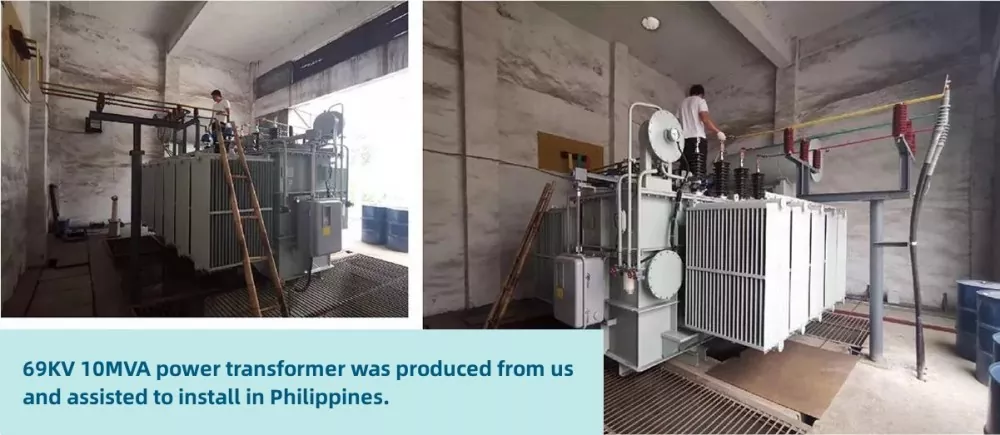

Kundebilder

Vedlikeholdsmerknader

● Manuell drift krever forhåndsplanlagte avstengninger for utskifting av trinnkobler.

● Inspiser regelmessig den mekaniske slitasjen til trinnkobleren på oljenedsenket distribusjonstransformator med trinnkobler uten belastning.

● Overvåk oljekvaliteten for å sikre isolasjons- og kjøleytelse.
