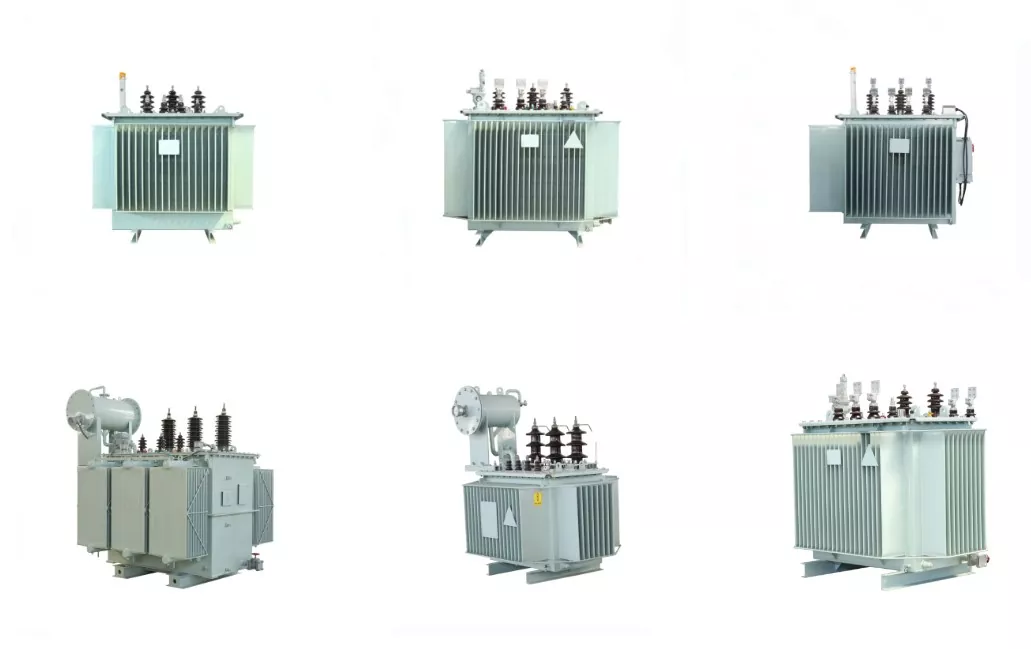

Oljenedsenket distribusjonskrafttransformator

Kjernen i oljenedsenket distribusjonskrafttransformator er konstruert ved å laminere importerte høykvalitets kaldvalsede silisiumstålplater, noe som reduserer tomgangs- og tomgangsstrøm betydelig. Kjernen er bundet til å sikre kompakthet og minimere støy. Høy- og lavspentviklinger er laget av oksygenfritt kobber. Lavspenningsviklinger for 500KVA og under har en sylindrisk struktur med to lag, mens de for 630KVA og over bruker en dobbelhelix- eller quad-helix-struktur eller kobberfolievikling. Høyspentviklinger bruker en flerlags sylindrisk struktur.

Transformatoren bruker Dyn11-tilkoblingsgruppen for å minimere harmoniske effekter på strømnettet og forbedre strømforsyningskvaliteten. Den fullstendig forseglede konstruksjonen forlenger levetiden, eliminerer behovet for fjerning av kjerne og krever ikke vedlikehold. Etter standard transport krever denne serietransformatoren ingen kjerneinspeksjon. Relevante komponenter kan installeres direkte, etterfulgt av aksepttesting. Ved passering er den klar til drift.

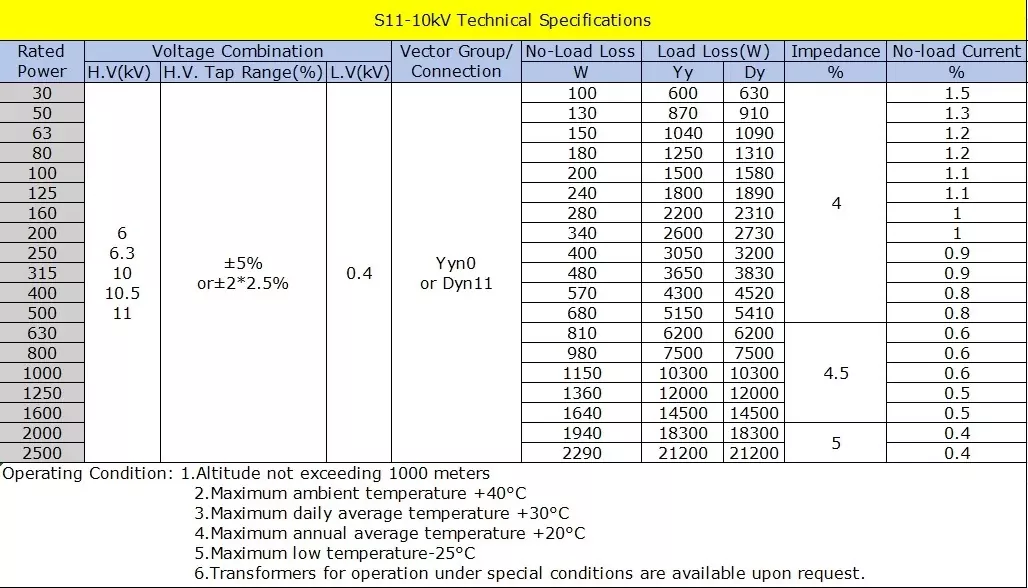

Spesifikasjon

Standarder og sertifiseringer

Design og test: IEC 60076-1…11, GB 1094, IEEE C57.12.00;

Tapsevaluering: IEC 60076-20;

Sikkerhet: IEC 61936, DL/T 572;

Miljø: ISO 14001, CE, EAC, UkrSEPRO for eksport fra Ukraina

Hvorfor velge oss?

- Vår oljenedsenkede distribusjonskrafttransformator er svært effektiv og lavt tap, noe som reduserer energiforbruket og driftskostnadene.

- Transformatorkroppen er en ny type isolasjonsstruktur, kortslutningsmotstandskapasitet enn originalen har blitt forbedret.

- Jernkjerne er kaldvalset silisiumstålplate av høy kvalitet, høy permeabilitet. Den består av høy-/lavspenningsviklinger, som er oksygenfrie kobbertråder og har en sylindrisk flerlagsstruktur.

– Alle festemidler er spesialbehandlet for å hindre at de løsner.

- Den korrugerte strukturen til oljetanken, tankdekselet og kanten av boksen har to måter for full sveising eller boltforbindelse, noe som kan forlenge levetiden til transformatorolje og isolasjonsmaterialer.

Driftsmiljøforhold

1. Installasjonshøyde skal ikke overstige 1000 m over havet (under normale forhold); spesielle miljøer krever separate spesifikasjoner.

2. Omgivelsestemperaturen skal ikke overstige 40°C.

3. Minimum utetemperatur: -25°C.

Transformatorer som er i stand til å fungere under spesielle forhold kan leveres på kundeforespørsel.
