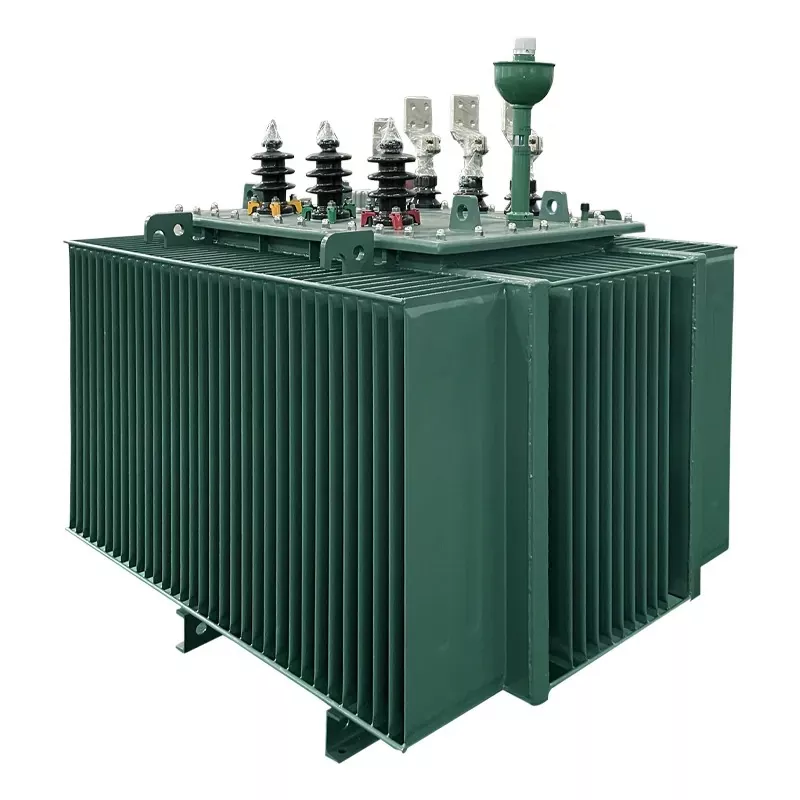

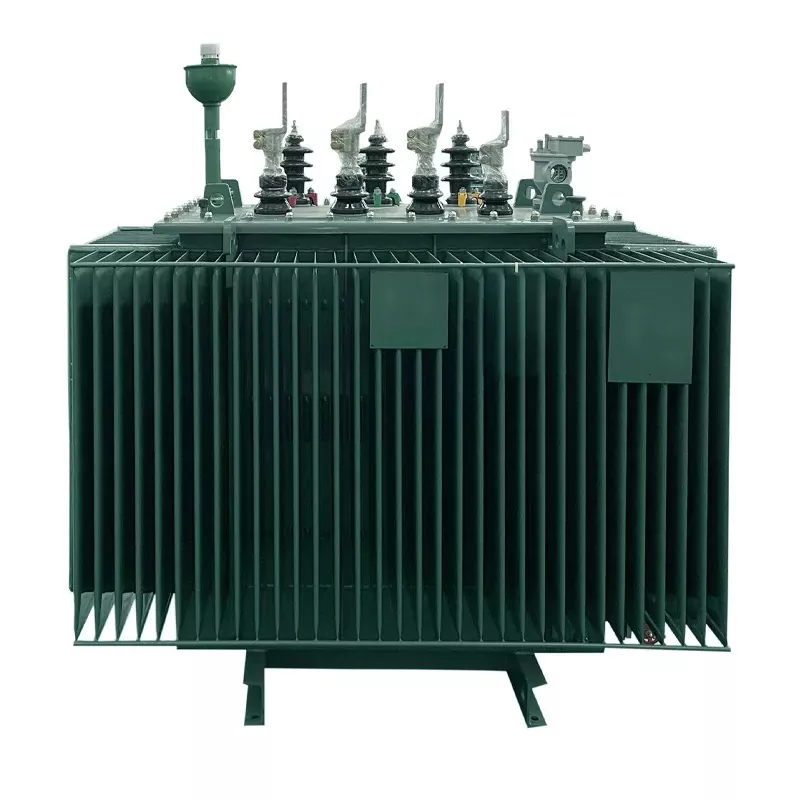

Trefaset oljenedsenket distribusjonstransformator med krankobler på belastning

Trefaset oljenedsenket distribusjonstransformator med krankobler på last er viktig utstyr i moderne distribusjonssystemer, også et av Cehos viktige produkter. Disse produktene kan regulere spenningen uten å avbryte belastningen, forbedre strømkvaliteten og nettstabiliteten.

Send forespørsel

produktbeskrivelse

Denne trefasede oljenedsenkede distribusjonstransformatoren med trykkveksler for belastning er laget av høykvalitets CRGO kaldvalset silisiumstål, som sikrer lavt tap uten belastning. Det har en god energisparende effekt og bemerkelsesverdige sosiale og økonomiske fordeler. Sterk motstand mot kortslutninger og lynnedslag; Høy pålitelig støttestrukturdesign for den kan brukes både utendørs og innendørs.

Spenningen og merkeeffekten til transformatorene våre kan tilpasses. Tilgjengelige spenninger: 6kV, 6,3kV, 10kV, 10,5kV, 11kV, 12,47kV, 13,2kV, 13,8kV, 15kV, 20kV, 22kV, 24kV, 335kV, 38kV, 38kV, 38kV, 38kV, 38kV 110 kilovolt.

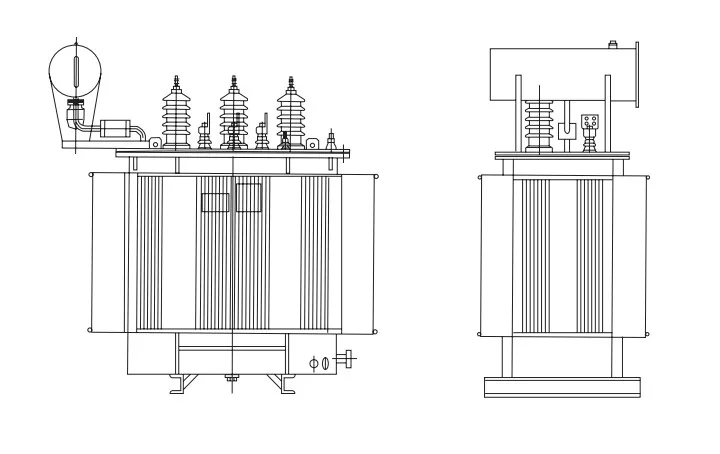

Konturtegning

Tekniske spesifikasjoner

Nominell effekt (kVA)	Nominell spenning (kV)		Vektorgruppe	Tap uten belastning (W)	Lasttap (W)	Impedans (%)
Nominell effekt (kVA)	HV	LV	Vektorgruppe	Tap uten belastning (W)	Lasttap (W)	Impedans (%)
30	13.8 13.2 11 10.5 10 6.3 6 Tappeområde: ±5 %; ±2*2,5 %	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Trekk	Beskrivelse
Spenningsregulering	Tillater justering av spenning under belastning via trinnkobler mens transformatoren er aktivert, vanligvis med et reguleringsområde på ±15 % eller mer .
Trykk på Changer Type	Vakuum-type OLTC foretrekkes for pålitelighet og lang levetid; må overholde IEC 60214 eller AS 60214.1 standarder .
Kjølemetode	ONAN (Oil Natural Air Natural) er standard; noen varianter kan bruke OFAF (Oil Forced Air Forced) for høyere kapasitet .
Isolasjon og olje	Mineralolje nedsenket for isolasjon og kjøling; olje må oppfylle IEC 60296-standardene. Olje i avlederbryterrommet må isoleres fra hovedtankoljen .
Konstruksjon	Vanligvis kjernetype, med kobberviklinger, korrugert ståltank og hermetisk forseglet design for å hindre inntrengning av fuktighet.
Trykk på Kontroll	Støtter automatisk, lokal manuell (elektrisk) og manuell nøddrift (mekanisk) drift. Inkluderer grensebrytere, termisk beskyttelse og posisjonsindikatorer.

Normale miljøforhold

1. Omgivelsestemperatur: Ikke mer enn +40℃, Ikke mindre enn -25℃, Den månedlige gjennomsnittstemperaturen er ikke mer enn +30℃., Den årlige gjennomsnittstemperaturen er ikke mer enn +20℃.

2. Høyde: Ikke mer enn 1000m.

3. Strømforsyningsspenningens bølge er lik en sinusbølge.

4. Trefaset oljenedsenket distribusjonstransformator med strømforsyningsspenning på tappveksler er omtrent symmetrisk.

5. Laststrømmens totale harmoniske innhold skal ikke overstige 5 % av merkestrømmen;

6. Installasjonssted: Innendørs eller utendørs.
