Hvordan sikrer høyspenningsbryter sikker og stabil drift av kraftsystemer?

Hvordan sikrer høyspenningsbryter sikker og stabil drift av kraftsystemer?

I. Kjernedefinisjon og bransjeposisjonering av høyspentbryteranlegg

Høyspentbryterutstyr er et kjernekomplett sett med kraftdistribusjonsutstyr i kraftoverførings- og distribusjonssystemet. I henhold til generelle kraftindustristandarder refererer det spesifikt til lukket bryterutstyr med en nominell driftsspenning større enn 36kV, som kan realisere tilkobling, frakobling, overvåking, beskyttelse og kontroll av høyspentstrømkretser. Forskjellig fra vanlig lavspent strømdistribusjonsutstyr, er høyspentbryteranlegg i ladet standby-tilstand i lang tid, forblir i lukket stilling mesteparten av tiden, og utfører kun åpnings- og utløsningsoperasjoner under utstyrsvedlikehold, linjefeil og utsendelse av strømnett, med ekstremt lav utstyrsfeiltoleranse og ekstremt høye krav til pålitelighet.

Som et sentralt knutepunkt for kraftnett, kraftverk, industri- og gruvebedrifter og storskala bygningskraftdistribusjonssystemer, bestemmer høyspentbryteranlegg direkte stabiliteten, sikkerheten og kontinuiteten til strømforsyningen. Det kan ikke bare nøyaktig kutte feilstrømmer som overbelastning, kortslutning og lynoverspenning, men også realisere den rimelige fordelingen av elektrisk energi, linjeisolering og utstyrsbeskyttelse, noe som gjør det til et uunnværlig kjerneutstyr i høy- og lavspentstrømdistribusjonssystemet. I løpet av de siste 15 årene, med oppgraderingen av kraftintelligens og grønnisering, har teknologien til høyspenningsbrytere gjentatt seg raskt. Minimum oljebrytere og luftblåsingsbrytere har blitt gradvis oppgradert, og svovelheksafluorid (SF6) effektbrytere har blitt den vanlige kjernekonfigurasjonen av nåværende høyspenningsbrytere på grunn av deres utmerkede isolasjons- og lysbueslukkingsytelse.

II. Full kategoriinndeling av spenningsnivåer for bryterutstyr

I henhold til den nominelle driftsspenningen deler kraftbransjen bryteranlegg i tre kategorier: lavspenning, mellomspenning og høyspenning. De tre utstyrstypene har betydelige forskjeller i bruksscenarier, strukturell konfigurasjon og sikkerhetsstandarder, tilpasset behovene til forskjellige kraftdistribusjonsscenarier:

1. Lavspenningsbryter (LV)

Med en nominell driftsspenning ≤ 1kV, er den hovedsakelig installert på lavspentsiden av kraftdistribusjonstransformatorer, og er mye brukt i terminalstrømdistribusjonsscenarier som industriverksteder, kommersielle bygninger og boligsamfunn. Det er ansvarlig for distribusjon av terminal elektrisk energi og grunnleggende kretsbeskyttelse, med enkel struktur, praktisk drift og lave vedlikeholdskostnader.

2. Mellomspenningsbryter (MV)

Det nominelle driftsspenningsområdet er 1kV ~ 75kV. Det er et vanlig utstyr i industriell produksjon og små og mellomstore transformatorstasjoner. Den er hovedsakelig tilpasset generatorer, matekretser, store motorer, regionale overførings- og distribusjonslinjer og annet utstyr, og tar hensyn til kraftdistribusjonseffektivitet og feilbeskyttelsesevner, og tilpasser seg energioverføringsscenarier i midten.

3. Høyspenningsbryter (HV)

Med en nominell driftsspenning ≥ 75kV, er det et spesialutstyr for høyspent kraftoverføring og distribusjon. Designet for arbeidsforhold med høy spenning, stor strøm og høy belastning, er den utstyrt med et komplett sett med forbedrede sikkerhetsbeskyttelsesenheter og presisjonsovervåkingskomponenter. Den brukes hovedsakelig i høyrisiko- og høybelastningsscenarier som store transformatorstasjoner, kraftverk, tverrprovinsielle overføringslinjer, petrokjemisk industri og metallurgisk tungindustri, og er kjernegarantien for stabil drift av høyspentnett.

III. Detaljert forklaring av komplette kjernekomponenter og funksjoner til høyspenningsbryterutstyr

Høyspentkoblingsanlegg har en modulær lukket skapstruktur, som er delt inn i innendørs og utendørs installasjonsformer. Det hele er satt sammen av tre moduler: primært hovedkretsutstyr, sekundært kontroll- og overvåkingsutstyr og sikkerhetsbeskyttelsesutstyr. Alle komponentene jobber sammen for å bygge et komplett kraftdistribusjons-, beskyttelses- og overvåkingssystem. Funksjonene til kjernekomponenter er som følger:

1. Høyspentkretsbryter (Core Executive-komponent)

Kjent som "hjertet" i høyspentkoblingsanlegg, er det den eneste kjernekomponenten som kan slå av og på kretser med belastning og kutte kortslutningsfeilstrømmer. Utstyrets responshastighet kan nå millisekunder. Når overbelastning, kortslutning, lekkasje og andre feil oppstår i linjen, kan den øyeblikkelig kutte av feilkretsen, forhindre at feilen sprer seg og beskytte back-end-utstyret og hele overføringslinjen. For tiden er mainstream-typen SF6-kretsbryter, som har fordelene med sterk lysbueslukkingsevne, god isolasjonsytelse, lav feilrate og lang levetid, tilpasset langsiktige uavbrutt driftsforhold.

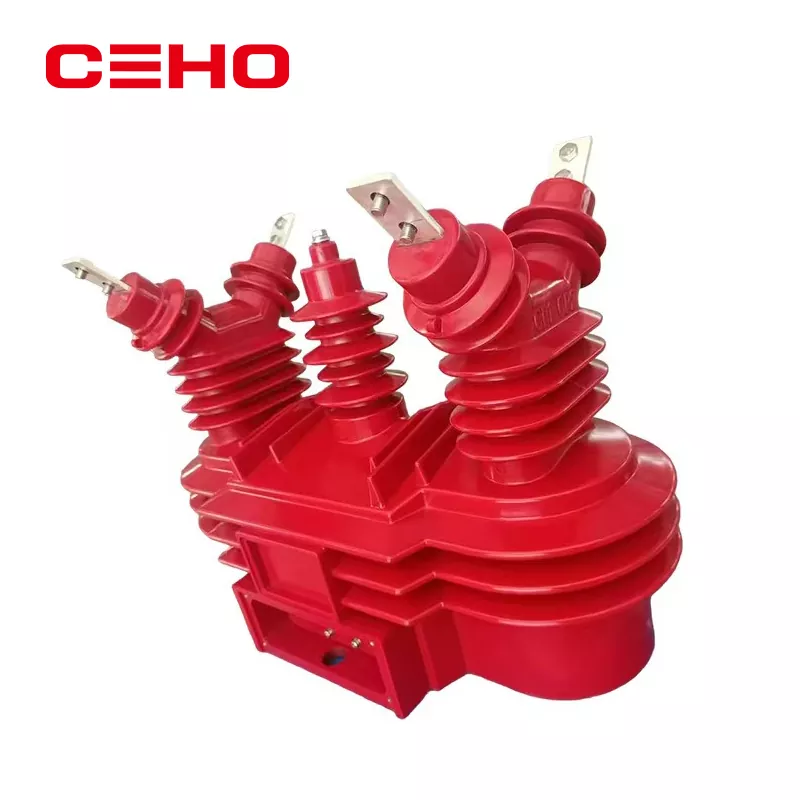

2. Instrumenttransformatorer (kjerne for overvåking og måling)

Delt inn i Current Transformers (CT) og Voltage Transformers (VT), er de "sanseorganene" til bryterutstyr. Kjernefunksjonen er å konvertere høyspenning og storstrøm til standard lavspennings- og småstrømsignaler. På den ene siden gir den nøyaktige data for instrumentmåling og effektdataovervåking; på den annen side gir den triggersignaler for beskyttelsesreléer, realiserer automatisk feilvarsling og utløsning, og sikrer visualisert og kontrollerbar drift av kraftsystemet.

3. Jordingsbryter (Core of Safety Protection)

Det er en obligatorisk sikkerhetskomponent, hovedsakelig brukt i vedlikeholdsforhold for utstyr. Etter at strømbryteren og frakobleren er åpnet og slått av, kan jordingsbryteren raskt etablere en jordingskrets, fullstendig frigjøre de induserte ladningene og gjenværende spenningen i ledningen og utstyret, eliminere den skjulte faren for drift under spenning, og fullt ut sikre den personlige sikkerheten til vedlikeholdspersonell og utstyrssikkerhet.

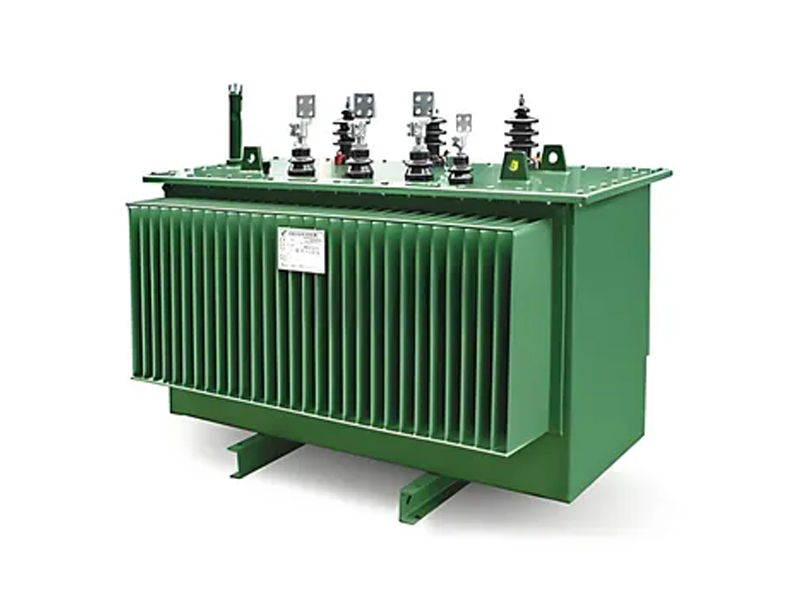

4. Step-Up/Step-Down-transformator

Det er det største og dyreste kraftkonverteringsutstyret i koblingsanlegget. Step-up transformatorer brukes hovedsakelig i overføringsenden for å redusere overføringsstrømmen ved å øke spenningen og redusere effekttap ved langdistanseoverføring; nedtrappingstransformatorer brukes ved kraftdistribusjonsterminalen for å konvertere høyspent elektrisk energi til lavspent elektrisk energi egnet for industrielt og sivilt utstyr, for å realisere effektiv overføring og rimelig tilpasning av elektrisk energi.

5. Frakoblingsbryter (isolasjonskomponent)

Også kjent som isolator, er det en mekanisk manuell bryter uten lysbueslukkingsfunksjon, og det er strengt forbudt å operere med belastning. Dens hovedfunksjon er å realisere fysisk isolasjon mellom utstyr og strømnett, danne et åpenbart strømavbruddspunkt, sørge for sikre driftsforhold for utstyrsvedlikehold og linjedrift og vedlikehold, og er den grunnleggende sikkerhetsgarantianordningen for høyspentdrift.

6. Beskyttelsesrelé (intelligent kontrollkomponent)

Den "intelligente hjernen" til bryterutstyret kan overvåke driftsparametrene som linjespenning, strøm og temperatur i sanntid 24 timer i døgnet, og nøyaktig identifisere unormale arbeidsforhold som kortslutning, overbelastning og jordfeil. Når en feil er oppdaget, sender den umiddelbart en instruksjon om å utløse effektbryteren til å utløse, og samtidig slukker den feilbuen og registrerer feildataene, og oppnår rask feilisolering og sporbarhet.

7. Samleskinner (elektrisk energioverføringskanal)

Laget av lavimpedans ledende materialer, er det hovedkanalen for elektrisk energioverføring inne i bryterutstyret. Den er ansvarlig for å koble sammen alle kjernekomponenter som effektbrytere, transformatorer og transformatorer, for å sikre effektiv og stabil overføring av elektrisk energi i skapet. Materialkvaliteten og installasjonsprosessen påvirker direkte den totale overføringseffektiviteten til koblingsutstyret.

8. Overspenningsavledere og jordingsnett (overspenningsbeskyttelsessystem)

Overspenningsavledere er spesialdesignet for forbigående høyspenningspåvirkninger som lynoverspenning og svitsjeoverspenning. De kan raskt absorbere overspenningsenergi og unngå høyspenningssammenbrudd av utstyrets isolasjonslag; det støttende jordingsnettet er sammensatt av underjordiske metallelektroder og jordingsstenger, som raskt kan lede feilstrøm og overspenningsstrøm inn i jorden, og gir dobbel beskyttelse for utstyr mot forbigående høyspenningsskader.

9. Kontaktor

Egnet for lavspente hjelpekretser under 1kV, kan den ofte slå på og av kontrollkretser og strømkretser eksternt, hovedsakelig kontrollere belastninger som motorer, kondensatorer og lysutstyr. Sammenlignet med effektbrytere har kontaktorer høyere driftsfrekvens og lengre mekanisk levetid, men ingen høyspent feilbrytende kapasitet, og brukes kun som lavspent hjelpekontrollkomponenter.

IV. To hovedtyper høyspentbryteranlegg og deres fordeler og ulemper sammenligning

I henhold til de forskjellige isolasjonsmediene deler industrien høyspentbryteranlegg inn i to kategorier: luftisolerte brytere (AIS) og gassisolerte brytere (GIS). De to har betydelige forskjeller i tilpasningsscenarier, ytelsesegenskaper og drifts- og vedlikeholdskostnader:

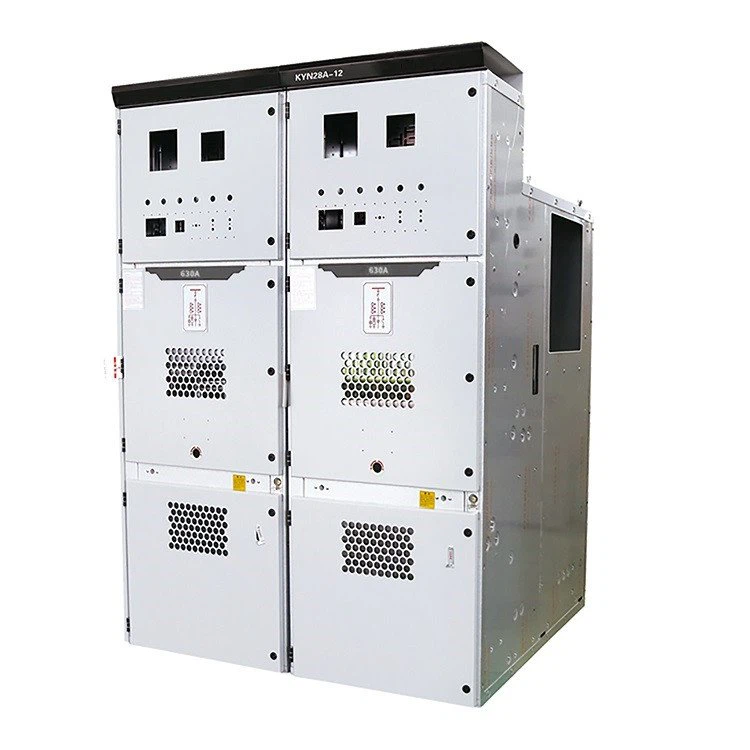

1. Luftisolert bryterutstyr (AIS)

Med naturlig luft som isolasjonsmedium er det den vanlige typen tradisjonelle høyspentbrytere. Kjernefordelene er enkel struktur, lav pris, praktisk installasjon, intuitiv feildiagnose og lavt daglig vedlikeholdsproblem; Ulempene er stort skapvolum, isolasjonsytelse sterkt påvirket av miljøet og lett isolasjonsnedbrytning i fuktige, støvete og forurensede miljøer. Den er hovedsakelig egnet for utendørs konvensjonelle nettstasjoner og høyspente kraftdistribusjonsscenarier med gode arbeidsforhold.

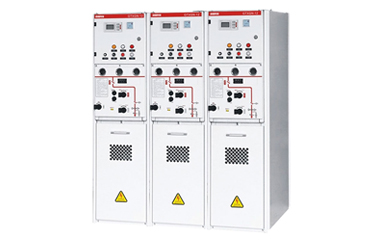

2. Gassisolert bryterutstyr (GIS)

Ved å bruke høyrent svovelheksafluoridgass (SF6) som isolasjon og lysbueslukkemiddel, er alle strømførende komponenter forseglet i det gassfylte skapet. Kjernefordelene er kompakt skap, lite gulvareal, stabil isolasjonsytelse, ikke påvirket av eksternt støv, fuktighet og hardt vær, ekstremt høy driftssikkerhet og ekstremt lav feilrate; Ulempene er høye utstyrskostnader, kompleks vedlikeholdsprosess og strenge krav til tetningsytelse. Den er hovedsakelig egnet for avanserte scenarier som bystasjoner, lukkede maskinrom, tøffe arbeidsforhold og kraftoverføring med høy tetthet.

V. Vanlige feil og standardiserte feilsøkingsskjemaer for høyspenningsanlegg

Den totale feilraten for høyspenningsbryterutstyr er lav, men langsiktig drift, miljøerosjon, feil drift og komponentaldring kan forårsake ulike feil. Kombinert med frontlinjedrift og vedlikeholdserfaring, sorterer denne artikkelen ut årsakene til høyfrekvente feil og standardiserte løsninger, som er egnet for daglig inspeksjon og vedlikeholdsarbeid av utstyr:

1. Betjeningshåndtaket kan ikke låses: Det er hovedsakelig forårsaket av rust, fastkjøring, aldring av den interne låsemekanismen eller feilaktige nøkler. Behandlingsmetode: Kontroller den spesielle betjeningsnøkkelen, rengjør og avrust låsemekanismen, legg til spesielt smørefett og erstatt de skadede komponentene direkte for å sikre normal funksjon av den mekaniske låsen.

2. Unormal støy inne i skapet: Kjerneårsakene er elektromagnetiske vibrasjoner forårsaket av løse festeskruer på skilleplaten og kabler som berører pakningsplaten. Behandlingsmetode: Fest skruene på skapskilleplaten helt, og påfør tetningsmiddel for å fikse kabelgrensesnittet for å eliminere kontaktvibrasjonsstøy.

3. Overopphetede ledningsskjøter: Det er hovedsakelig forårsaket av løse bolter, langvarig overbelastningsdrift og overdreven kontaktmotstand. Behandlingsmetode: Kjør strengt i henhold til utstyrets merkestrøm, fest alle ledningsbolter og skift ut de aldrende og oksiderte samleskinnene og skjøtene i tide.

4. Ukvalifisert isolasjonstest og hyppige jordfeil: Hovedårsakene er sprukne, fuktige og forurensede isolatorer, noe som vil føre til en betydelig nedgang i isolasjonsytelsen. Behandlingsmetode: Bytt ut skadede isolatorer, rengjør isolasjonskomponentene i skapet med spesielle isolasjonsrengjøringsmidler, og tørk de fuktige områdene grundig for å gjenopprette isolasjonsytelsen.

5. Unormal åpning og lukking av beskyttende skodder: Deformasjon av skodder, mangel på olje i bevegelige deler og fastkjøring av diverse vil føre til at det ikke åpnes og lukkes normalt. Behandlingsmetode: Rengjør diverse i de bevegelige delene, korriger de deformerte skodder, tilsett smøreolje og juster åpnings- og lukkingsnøyaktigheten.

6. Slukking av statusindikatorlys: Vanlige årsaker inkluderer skade på pære, utbrent sikring/motstand, dårlig kontakt med hjelpebrytere og endebryterfeil. Behandlingsmetode: Skift ut skadede pærer og sikringer, rengjør kontaktene på hjelpebrytere og kontroller driftsstatusen til strømbryteren ved terminalen.

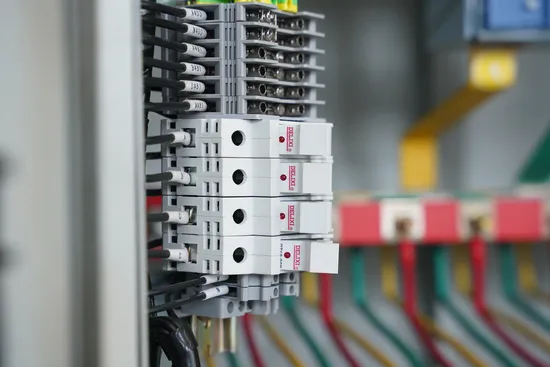

7. Uordnet drift av kontrollenheten: Hovedårsakene er løse skruer på rekkeklemmen og dårlig kontakt med kontrollpluggen. Behandlingsmetode: Fest alle terminalskruene, plugg inn igjen og lås kontrollkontakten for å sikre stabil linjekontakt.

VI. Kjerne fem-forebyggende beskyttelsesfunksjoner for høyspentbryterutstyr (sikkerhetskjerne)

Den femforebyggende forriglingsfunksjonen er kjernesikkerhetsdesignet til høyspenningsbryterutstyr, som er en obligatorisk standardkonfigurasjon i industrien. Den kan mekanisk eliminere større strømulykker forårsaket av menneskelig feilbetjening og er kjernegarantien for høyspentdriftssikkerhet:

1. Forhindre lukking med last: Etter at effektbrytervognen er lukket i testposisjon, låser den mekaniske låsen trallen, som ikke kan skyves inn i arbeidsstrømstilling, og eliminerer ulykken med lukking med last.

2. Forhindre lukking med jordingsledning: Når jordingsbryteren til skapet er i lukket stilling, kan ikke strømbryteren lukkes og slås på, og unngår kortslutning og eksplosjon forårsaket av tvungen kraftoverføring uten å fjerne jordingsledningen.

3. Forhindre utilsiktet inntreden i spenningsintervall: Når strømbryteren er i lukket og strømførende tilstand, er bakdøren på skapet låst av den mekaniske låsen og kan ikke åpnes, noe som hindrer personell i å gå inn i det strømførende området og få elektrisk støt.

4. Unngå hengende jordledning med strøm: Når strømbryteren er i lukket og strømførende tilstand, er betjeningsmekanismen til jordingsbryteren låst og kan ikke lukkes og jordes, noe som eliminerer kortslutningsfeilen forårsaket av hengende jordledning med elektrisitet.

5. Unngå å trekke kniven med last: Når effektbryteren er i lukket tilstand med last, kan ikke vognen flyttes ut av arbeidsstilling, og det er forbudt å åpne skillebryteren med last.

VII. Kjernesammendrag av hele teksten

Høyspentbryterutstyr er kjernen komplett sett med kraftdistribusjonsutstyr for høyspentkraftsystemer over 75kV. Basert på det koordinerte arbeidet til modulære komponenter som effektbrytere, instrumenttransformatorer, releer og jordingssystemer, integrerer den fem kjernefunksjoner: elektrisk energidistribusjon, kretskontroll, feilbeskyttelse, sikkerhetsbeskyttelse og sanntidsovervåking. Når det gjelder kategorier, er det hovedsakelig delt inn i to typer: AIS luftisolerte koblingsanlegg med enkel struktur og praktisk drift og vedlikehold, og GIS gassisolert koblingsanlegg med stabil ytelse og egnet for avanserte scenarier.

Utstyret som helhet har egenskapene til lav feilrate, lang levetid og høy pålitelighet, og er i standby-driftstilstand i lang tid. Dens kjernesikkerhetsgaranti kommer fra den standardiserte fem-forebyggende forriglingsdesignen og perfekte overspennings-, overbelastnings- og kortslutningsbeskyttelsesmekanismer. Daglige driftsfeil skyldes for det meste komponentaldring, løs installasjon, miljøerosjon og feil drift, og feilsannsynligheten kan reduseres kraftig gjennom regelmessig inspeksjon og standardisert drift og vedlikehold. Innen felt som kraftnettoverføring, industriell kraftdistribusjon og ny energikraft er stabil drift av høyspentkoblingsanlegg nøkkelgrunnlaget for sikker, effektiv og kontinuerlig drift av hele kraftsystemet.

VIII. Høyfrekvente vanlige spørsmål (Generelt bransje)

Spørsmål 1: Hva er kjerneforskjellen mellom høyspenningskoblingsanlegg og lavspentkoblingsanlegg?

A1: Kjerneforskjellene ligger i merkespenning, isolasjonsnivå og funksjonell plassering. Høyspentbryterutstyr (≥75kV) har høyspent lysbueslukking, kortslutningsbrytende kapasitet og femforebyggende beskyttelse, som brukes til hovedlinjeoverføring; lavspenningskoblingsutstyr (≤1kV) brukes kun til terminalstrømdistribusjon, med enkel struktur og ingen høyspenningsbeskyttelse.

Q2: Hvordan velge mellom GIS og AIS høyspenningsbryter?

A2: Velg AIS for konvensjonell utendørs, gode arbeidsforhold og begrenset budsjett; velg GIS for urbane kjerneområder, lukkede maskinrom, tøffe arbeidsforhold og begrenset plass.

Q3: Kan høyspenningsbryter brukes ofte?

A3: Nei. Høyspente effektbrytere er forbudt fra hyppig lastbærende drift; bare lavspenningskontaktorer kan ofte slå på og av hjelpekretser, ellers vil det akselerere utstyrets aldring og forårsake skjulte farer.

Spørsmål 4: Kan den fem-forebyggende funksjonen til høyspentbryteranlegg utløses manuelt?

A4: Det er strengt forbudt å frigi den uten tillatelse. Kun profesjonelt drifts- og vedlikeholdspersonell kan midlertidig låse den opp i henhold til spesifikasjonene under vedlikehold og etter å ha tatt sikkerhetstiltak, og den må gjenopprettes umiddelbart etter operasjonen.

Spørsmål 5: Hva er de viktigste farene og behandlingsprinsippene ved overopphetede koblingsutstyr?

A5: Farer inkluderer å akselerere komponentaldring, forårsake kortslutning og til og med brann; behandlingsprinsipper: kontroller belastning, fest skjøter, bytt ut aldrende komponenter og eliminer overbelastning.

Spørsmål 6: Er det nødvendig å stenge ned for vedlikehold hvis det er unormal støy inne i høyspentbryteren?

A6: Ja. Unormal støy er et tidlig varsel om unormal utstyr. Hvis det ikke er merket av i lang tid, vil det føre til feil. Det er nødvendig å slå av umiddelbart for å kontrollere og eliminere skjulte farer før du fortsetter driften.

Q7: Hvilke indikatorer må detekteres daglig for SF6 gassisolert bryterutstyr?

A7: Detekter regelmessig SF6-gass (trykk, renhet, mikrovann) og skapets lufttetthet, og sjekk isolasjonsytelsen og den mekaniske operasjonsfleksibiliteten.
