Tre-faset epoksyharpiks støpt kombinert instrumenttransformator

Som den profesjonelle produsenten vil Ceho gjerne gi deg trefaset epoksyharpiksstøpt kombinert instrumenttransformator. Designfunksjonene til kombinerte transformatorer inkluderer oljefri, miniatyrisert, høy pålitelighet og vedlikeholdsfri. For eksempel vedtar transformatoren epoksyharpiksisolasjon og høyspent epoksyharpiks fullstendig lukket vakuumstøping, noe som forbedrer isolasjonsytelsen og sikkerheten til utstyret. I tillegg er de sekundære ledningene og kablene til den kombinerte transformatoren koblet til ved hjelp av blyforseglede koblingsbokser, som har anti-tyverifunksjoner og er også praktiske for verifisering på stedet.

Tekniske parametere

Kombinerte transformatorer inkluderer forskjellige typer som vanlige strømtransformatorer, gjennomstrømtransformatorer, flertapsstrømtransformatorer og strømtransformatorer med forskjellige transformasjonsforhold. En vanlig strømtransformator består av en primærvikling, en sekundærvikling, en jernkjerne og ramme, et hus, ledningsterminaler osv. Den kombinerte instrumenttransformatorens arbeidsprinsipp ligner på en transformator. En strømtransformator av gjennomgående type har ikke en primærvikling, og genererer magnetisk fluks gjennom en ledning som går gjennom jernkjernen, og genererer derved en sekundærstrøm. Multitapstrømtransformatorer oppnår flere forskjellige transformasjonsforhold ved å legge til flere kraner for å møte kravene til forskjellige belastningsstrømmer. Strømtransformatorer med forskjellige transformasjonsforhold gir flere uavhengige viklinger for å møte behovene til forskjellige transformasjonsforhold og nøyaktighetsnivåer.

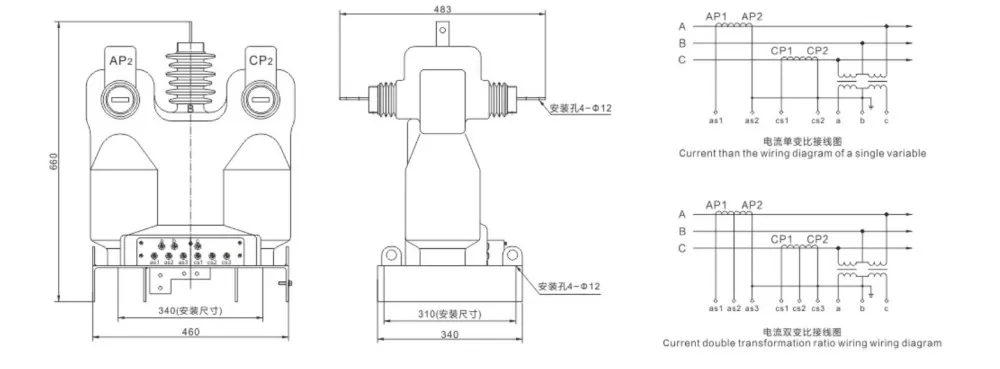

Eksterne tegninger

Søknad

Trefaset epoksyharpiksstøpt kombinert instrumenttransformator er mye brukt i energimåling, måling og beskyttelse i kraftsystemer. For eksempel, i 10kV kraftledninger og stikkledninger, brukes kombinerte transformatorer til vurdering av ledningstap og for måling av elektrisk energi på høyspentsidegrenledninger til krafttransformatorer. I tillegg kommer en spesialdesignet høyspentmålerboks (kombinert transformator), som hovedsakelig er sammensatt av en kombinert transformator og en strømmålerboks. Den har fordelene med høy målenøyaktighet, lav vekt, enkel installasjon og anti-elektrisitetstyveri.
