Forstå med et blikk: Hva er kjerneteknologiene og applikasjonsessensen til lavspenningsbryter?

Lavspentbryterutstyr er kjerneutstyret i moderne strømforsynings- og distribusjonssystemer, hovedsakelig brukt til kraftdistribusjon, kretskontroll, overbelastningsbeskyttelse, kortslutningsbeskyttelse, jordlekkasjevern og strømovervåking. Det er mye brukt i fabrikker, bygninger, datasentre, sykehus, kjøpesentre, kommunalteknikk og andre felt. Med kompakt struktur, høy sikkerhet og pålitelighet, praktisk vedlikehold og høy intelligens, er det nøkkelutstyret for å sikre stabil drift av kraftsystemer. Denne artikkelen introduserer fullstendig de tekniske kjernepunktene til lavspenningsbryterutstyr når det gjelder struktur, parametere, ytelse, utvalg og bruk.

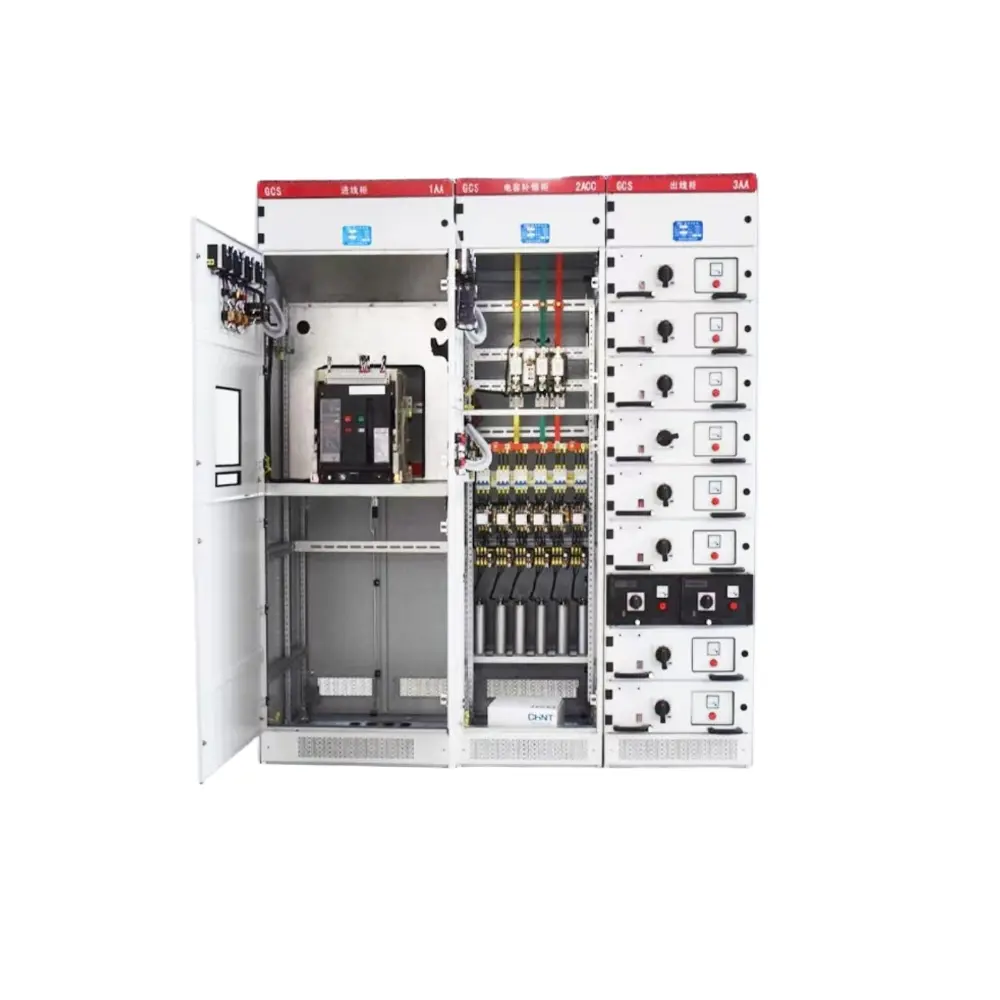

1. Hovedkomponenter i lavspentbryterutstyr

Typisk lavspenningskoblingsutstyr bruker entre-roms uavhengig isolasjonsstruktur for høyere sikkerhet, pålitelighet og vedlikehold:

EN.Bryterrom: Vertikalt arrangert, i stand til å holde flere strømbrytere; hver krets er uavhengig atskilt uten forstyrrelser.

B.Busskupé: Plassert bak bryterrommet og isolert av isolerende skillevegger for effektivt å forhindre feilspredning.

C.Kabelrom: Plassert på baksiden eller forsiden av skapet, praktisk for kabeltilkobling og vedlikehold, med romslig plass og standardiserte ledninger.

Etter drift og vedlikeholdsstil:

D.Tilgjengelig bakfra: Tradisjonell standardkonstruksjon med stor vedlikeholdsplass.

E.Tilgjengelig foran: Veggmonterbar, mindre dybde, plassbesparende.

Den uavhengige romdesignen unngår utilsiktet kontakt med strømførende deler under vedlikehold, begrenser lysbuefeilområdet og forbedrer utstyr og personellsikkerhet betraktelig.

2. Nøkkelrangerte parametere

3. Kjerneindekser for elektrisk ytelse

a. Short-Circuit Stand Current Rating (SCCR)

Den maksimale kortslutningsstrømmen som bryteranlegget trygt tåler på kort tid under en feil, som bestemmer kortslutningsmotstanden til utstyret og er en viktig garanti for sikker drift.

b. Korttidsmotstå gjeldende vurdering

Kortslutningsstrømmen som bryterutstyret kan tåle uten deformasjon eller skade innen en spesifisert tid (vanligvis 1 sekund eller 0,5 sekund), sikrer at systemet ikke kollapser under feilforhold.

c. Avbruddsvurdering

Den maksimale feilstrømmen som en effektbryter trygt kan avbryte. Den må være større enn forventet kortslutningsstrøm i systemet, ellers vil det forårsake eksplosjon eller brann.

d. Ingress Protection Rating (IP-vurdering)

· IP30: Forhindrer fingerkontakt med spenningsførende deler

· IP40: Forhindrer inntrengning av fremmedlegemer ≥1 mm i diameter

· IP54: Støvtett og sprutsikker, egnet for fuktige og støvete miljøer

e. Temperaturstigningsgrense

I henhold til nasjonale standarder skal temperaturstigningen til bryterutstyret under langvarig drift ved merkestrøm ikke overstige grensen, noe som sikrer isolasjonsstabilitet og forlenget levetid.

4. Kjernetekniske nøkkelpunkter for lavspentbryterutstyr

(1).Skapstruktur og kompartmentaliseringsteknologi

Vedtar tre uavhengige isolerte rom: bryterrom, bussrom og kabelrom, som effektivt forhindrer lysbuespredning og forbedrer drifts- og vedlikeholdssikkerhet.

(2)Kortslutningsmotstands- og korttidsmotstandsteknologi

Utstyrt med sterk kortslutningsmotstand, strengt matchende SCCR og korttidsmotstandsstrøm for å sikre ingen deformasjon, bussforskyvning eller systemkollaps under feil.

(3)Circuit Breaker Interruption & Selective Coordination Technology

Brytekapasiteten møter maksimal systemfeilstrøm. Regional selektivitet realiseres gjennom korttidsforsinkelse og øyeblikkelig beskyttelseskoordinering, noe som begrenser utbrudd til kun den feilede kretsen.

(4)Samleskinnesystemdesign og temperaturstigningskontroll

Lavimpedans, lavt tap og høy varmespredning samleskinneoppsett for streng kontroll over langsiktig driftstemperaturøkning, og sikrer strømkapasitet, isolasjonslevetid og utstyrsstabilitet.

(5)Integrert beskyttelses- og måleteknologi

Integrerer overbelastning, kortslutning, jordlekkasje, overspenning, underspenning, fasetap og lysbuebeskyttelse, med intelligente målere og sensorer for allsidig sikkerhet.

(6)Intelligent og digital teknologi

Støtter on-line overvåking, fjernkontroll, feilforalarm, energistatistikk og kommunikasjonsnettverk, oppgradering til uovervåket og intelligent skybasert drift.

(7)Inntrengningsbeskyttelse og miljøtilpasningsevne

Møter IP30–IP54 beskyttelsesgrader, tilpasser seg fuktighet, støv, korrosjon, høye og lave temperaturmiljøer for forbedret allsidighet og holdbarhet.

(8)Modulær og standardisert design

Modulære enheter, standardiserte grensesnitt og fleksibel utvidelse forkorter produksjons-, installasjons- og idriftsettelsestiden og reduserer de totale kostnadene.

5. Beskyttelsesfunksjoner

Lavspenningsbryterutstyr er utstyrt med flere beskyttelser for å sikre systemsikkerhet:

l Overbelastningsbeskyttelse

l Kortslutt øyeblikkelig beskyttelse

l Kortslutning korttidsforsinkelse beskyttelse

l Jordfeil / jordfeilvern

l Overspennings- og underspenningsvern

l Fasetap og fasesekvensbeskyttelse

l Buefeildeteksjon (AFD)

l Avansert intelligent bryterutstyr gir også:

l Online temperaturovervåking

l Delvis utslippsovervåking

l Strømkvalitetsanalyse

l Ekstern feilalarm

6. Vanlige strukturelle typer

Fast Type bryterutstyr

Enkel struktur, lav pris, høy pålitelighet, egnet for generelle strømdistribusjonsscenarier.

Skuffetype Koblingsutstyr

Hver krets er en uavhengig skuff; vedlikehold kan utføres ved å trekke ut en enkelt skuff uten strømbrudd, uten å påvirke andre kretser. Ideell for sykehus, datasentre og produksjonslinjer som krever høy pålitelighet.

Uttrekkbart Type bryterutstyr

Hovedstrømbryteren kan trekkes helt ut for sikrere og raskere vedlikehold.

7. Forskjeller mellom lavspenningsbryter og sentralbord

Koblingsutstyr: Helt lukket, romisolert, uttrekkbare effektbrytere, 30-syklus korttidsmotstand, støtter selektiv koordinering, høyere sikkerhet.

Sentralbord: Åpen struktur, faste effektbrytere, kun 3-syklus korttidsmotstand, lavere kostnad.

Koblingsutstyr er mer egnet for hovedinngående, kobling og viktige belastninger; sentralbord brukes til terminalstrømfordeling.

8. Intelligent lavspenningsbryter

Intelligent bryterutstyr integrerer:

① Intelligente effektbrytere

② Strøm / spenning / temperatur sensorer

③ Mikroprosessorbaserte beskyttelsesenheter

④ Strømstyringsinstrumenter

⑤ 4G / WiFi / Ethernet-kommunikasjon

Den støtter:

① Fjernovervåking og kontroll

② Energiforbruksstatistikk og analyse

③ Feil forhåndsalarm og automatisk opptak

④ Kobling med intelligente kraftdistribusjonssystemer

Det er en standardkonfigurasjon for smarte fabrikker, intelligente bygninger og datasentre.

9. Typiske søknadstilfeller

l Store bilproduksjonsanlegg

Gir hovedkraftfordeling og motorstyring for stempling, sveising, maling og monteringsverksteder. Intelligent koblingsutstyr av skufftype muliggjør kontinuerlig vedlikehold og nøyaktig feillokalisering, og sikrer 24/7 produksjonskontinuitet.

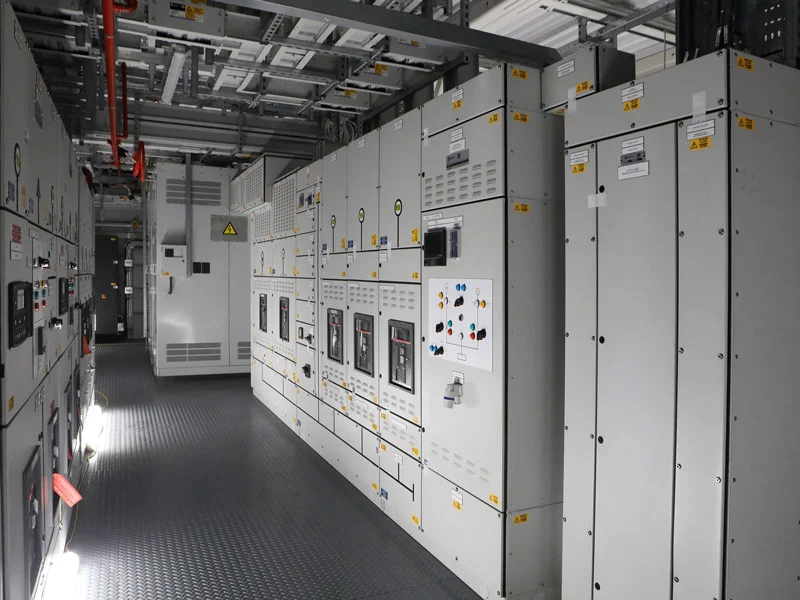

l Store datasentre (Tier IV)

Vedtar redundant strømdistribusjon med to busser, og støtter skapstrømforsyning med høy tetthet med svitsjing på millisekundnivå. Systemtilgjengeligheten når 99,999 %, ideell for 7×24 uavbrutt drift.

l Store kommersielle komplekser og kjøpesentre

Fordeler strøm til belysning, VVS, heiser, brannslukking og butikkkretser. Intelligent sløyfeovervåking og energiforbruksstatistikk optimaliserer strømstyringen og reduserer driftskostnadene.

l Urbane vannanlegg og kloakkrenseanlegg

Driver pumper, vifter, gitter og doseringssystemer i fuktige og støvete omgivelser. Komplett vern sikrer stabil drift av kommunal vannforsyning og avløpsrensing.

l Sykehus og medisinske sentre i klasse A

Leverer svært pålitelig dobbel strømfordeling for operasjonsrom, intensivavdelinger, laboratorier og bildesentre. Null-avbruddssvitsjing garanterer medisinsk sikkerhet.

l PV og vindkraftverk

Brukes til vekselrettersammenløp, netttilkoblet styring og energilagringskraftfordeling, egnet for tøffe utendørsmiljøer med fullstendig sikkerhetsbeskyttelse.

l Flyplasser og jernbaneknutepunkter

Sikrer svært pålitelig strøm til terminaler, sikkerhetssystemer, billettering og belysning. Dual-power automatisk veksling garanterer uavbrutt drift av transportknutepunkt.

l Høyhus boliger og smarte lokalsamfunn

Brukes til å bygge kraftdistribusjon, offentlig belysning, brannslukking, heiser og ladehauger. Kompakt struktur og fullstendig beskyttelse forbedrer samfunnets strømkvalitet.

10. Markedsstørrelse og utviklingstrender

Markedsstørrelse

Globalt marked: Rundt 54–56 milliarder USD i 2025, anslått å overstige 83 milliarder USD innen 2032, med en CAGR på 6–7 %.

Kina marked: Omtrent 169 milliarder RMB i 2025, en vekst på 7,8 % på årsbasis; Kina er verdens største enkeltmarked, og står for over 21 % av den globale andelen.

Nøkkeldrivere: Nye kraftsystemer, datasentre, ny energi, intelligent produksjon, urban infrastruktur og EV-lading.

Utviklingstrender

Intelligens blir standard

Smarte brytere, sensorer, IoT, skyovervåking, forhåndsalarm for feil og ekstern O&M er mye brukt, og skifter fra "passiv beskyttelse" til "aktiv prediksjon".

Høyere pålitelighet og sikkerhetsoppgradering

Buebeskyttelse, overvåking av delvis utladning, overvåking av temperaturstigning og selektiv koordinering blir avgjørende; høyere IP-klassifisering og sterkere kortslutningsmotstand.

Grønt og energisparende

Lavtap, høyeffektive busser og komponenter, lavkarbonmaterialer og miljøvennlige prosesser, matchende karbonnøytralitetsmål.

Høyere andel av skuffe-/uttrekkbare typer

Rask vekst i industri, datasentre, sykehus, etc., støtter kontinuerlig vedlikehold og sikrer kontinuerlig strømforsyning.

Dyp tilpasning til ny energi

Spesialløsninger for PV, vindkraft, energilagring og EV-lading, med anti-tilbakelading, overspenningsvern og netttilkoblet styring.

Modulær, standardisert, kompakt

Raskere installasjon, mindre fotavtrykk, fleksibel utvidelse for strømforsyning med høy tetthet og rask levering.

Konklusjon

Som kjerneutstyret i lavspente kraftdistribusjonssystemer, påvirker den strukturelle designen, beskyttelseskonfigurasjonen og produksjonsprosessen til lavspentbryterutstyr direkte strømforsyningens pålitelighet, utstyrssikkerhet og personellsikkerhet. Drevet av trendene med intelligens, grønnisering, høy pålitelighet og modularisering, vil industrien holde jevn vekst. High-end, merkede og globaliserte evner vil bli nøkkelkonkurranseevne. Å velge høykvalitets og pålitelig bryterutstyr kan effektivt forbedre stabiliteten til kraftdistribusjonssystemer, redusere feilrisiko og gi solid støtte for sikker og stabil kraft

Vanlige spørsmål

1. Hvor brukes lavspenningskoblinger hovedsakelig?

Den brukes i fabrikker, boligområder, kjøpesentre, sykehus, datasentre og kommunale prosjekter for kraftdistribusjon, kontroll og beskyttelse.

2.Hva er de viktigste strukturelle typene?

Fast type, skufftype og uttrekkbar type, valgt basert på pålitelighetskrav.

3.Hva betyr IP-vurdering?

IP30/IP40 for normale innendørsmiljøer; IP54 er støvtett og sprutsikkert, egnet for fuktige og støvete steder.

4.Hva er selektiv koordinering?Bare bryteren nærmest feilen utløses, og unngår store strømbrudd og forbedrer forsyningssikkerheten.

5.Hva er fordelene med intelligent bryterutstyr?

Fjernovervåking, feilforalarm, energistatistikk, automatisk opptak, uovervåket og smart betjening.

6. Kan bryteranlegget tilpasses?

Ja, vi støtter tilpasning av strøm, spenning, kretser, funksjoner, størrelse og beskyttelsesnivå.

7. Hva er leveringstiden?

7–15 dager for standardprodukter; 15–30 dager for skreddersydde prosjekter.
