Hva er en nåværende instrumenttransformator?

Denne dybdeartikkelen forklarer hva enNåværende instrumenttransformatorer, hvordan det fungerer, hvorfor det er viktig i elektriske systemer, hvordan det sammenlignes med andre instrumenttransformatorer, hvordan man velger en og ofte stilte spørsmål – alt støttet av autoritative definisjoner og industristandarder. Strøminstrumenttransformatorer, ofte kaltstrømtransformatorer (CT-er), muliggjør nøyaktig strømmåling, beskyttelse og kontroll av elektriske høyspenningskretser ved å skalere strømmer til sikrere standardverdier for instrumenter og releer.

Innholdsfortegnelse

1. Hva er en nåværende instrumenttransformator?
2. Hvordan fungerer en strømtransformator?
3. Hvorfor bruke en gjeldende instrumenttransformator?
4. Hvilke typer strømtransformatorer finnes det?
5. Hvordan velge den riktige instrumenttransformatoren?
6. Hva er vanlige applikasjoner?
7. Ofte stilte spørsmål (FAQ)

Hva er en nåværende instrumenttransformator?

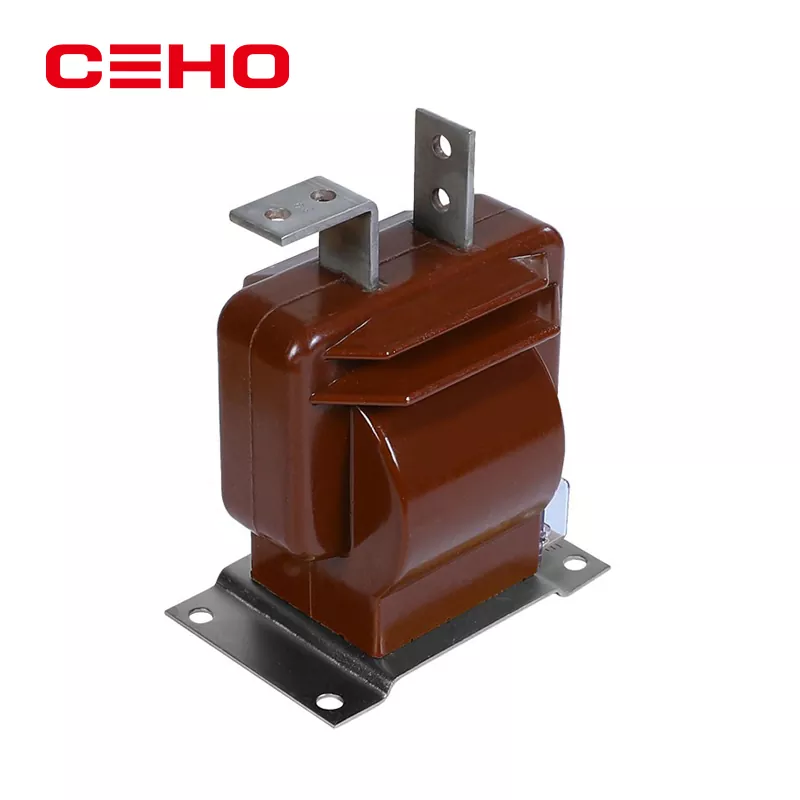

A Nåværende instrumenttransformator(også kjent som enNåværende transformatoreller CT) er en spesifikk typeinstrument transformatordesignet for å skalere svært høye vekselstrømmer (AC) fra kraftsystemer til en proporsjonal, lavere strøm som trygt kan kobles til målere, beskyttelsesreléer og kontrollenheter.

CTs definerende rolle er å tillate sikker, nøyaktig strømføling på kretser der direkte måling vil være farlig eller upraktisk på grunn av høy strøm og høy spenning.

Hvordan fungerer en strømtransformator?

Driftsprinsippet til en strømtransformator er basert på magnetisk induksjon: når vekselstrøm flyter gjennom primærlederen, skaper den et magnetfelt. Denne magnetiske fluksen induserer en proporsjonal strøm i CT-ens sekundære vikling via elektromagnetisk induksjon.

• Primærvikling:vanligvis en enkelt omgang (ofte selve konduktøren).
• Sekundærvikling:mange svinger med fin ledning for å produsere redusert strøm.
• Magnetisk kjerne:materiale med høy permeabilitet for å lede fluks effektivt.

Resultatet er en sekundærstrøm som er et fast forhold mellom primærstrømmen (f.eks. vil en 1000:5 CT gi ut 5 A når primærstrømmen er 1000 A), noe som gjør at måleenheter kan fungere trygt og med høy nøyaktighet.

Hvorfor bruke en gjeldende instrumenttransformator?

Strømtransformatorer er avgjørende for moderne elektriske systemer av flere grunner:

1. Sikkerhet:De isolerer enheter og personell fra farlige høyspente primærkretser.
2. Nøyaktighet:De gir standardiserte strømnivåer for nøyaktig måling og lastovervåking.
3. Beskyttende funksjon:De jobber med releer og beskyttelser for å oppdage feil og utløse effektbrytere.

Uten CT-er ville måling eller beskyttelse av høystrømsnettverk med konvensjonelle instrumenter vært farlig, unøyaktig eller begge deler.

Hvilke typer strømtransformatorer finnes det?

Strømtransformatorer kommer i flere former avhengig av installasjon og bruk:

• CT-er av stangtype:Primærleder går gjennom en kjerne med mange sekundære vindinger.
• Ring (toroidal) CT-er:Ringkjerne med leder ført gjennom den; ideell for ettermonteringsmåling.
• Vindus-CT-er:Utformet slik at primærlederen lett kan tres gjennom.
• CT-er med delt kjerne:Klem på type CT for praktisk installasjon uten frakobling.

Hver type støtter ulike installasjonsbehov og krav til nøyaktighet. Høyspenttransformatorstasjoner bruker ofte robuste bar- eller vindustyper, mens vedlikeholds- eller ettermonteringsscenarier kan bruke delte kjerneformater.

Hvordan velge den riktige instrumenttransformatoren?

Valg av riktig CT avhenger av:

1. Primær gjeldende vurdering:Må samsvare med maksimal forventet belastningsstrøm.
2. Sekundær standard utgang:Vanligvis 5 A eller 1 A.
3. Nøyaktighetsklasse:Nødvendig presisjon for måling kontra beskyttelsesfunksjoner.
4. Temperatur- og miljøvurderinger:For installasjonsforhold.

Hva er vanlige applikasjoner?

CT-er brukes i mange elektrotekniske områder:

• Måling: mål strøm for fakturering og belastningsberegning.
• Beskyttelse: oppdager overstrøm eller feiltilstander og start bryterutløsning.
• Kontrollsystemer: Mater sanntidsdata til SCADA eller automasjonssystemer.

Ofte stilte spørsmål (FAQ)

Hva betyr "instrumenttransformator"?
En instrumenttransformator er en enhet som skalerer systemmengder med høy effekt (strøm eller spenning) til standardiserte nivåer for måling og beskyttelse uten å belaste eller forstyrre primærkretsen.

Hvordan er en strømtransformator forskjellig fra en krafttransformator?
En strømtransformator fokuserer på presis skalering for måling og sikkerhet, mens en krafttransformator fokuserer på å overføre kraft mellom spenningsnivåer med minimalt tap.

Hvorfor skal en CT aldri opereres med åpen sekundær?
Å la en CT-sekundær være åpen kan forårsake farlig høye spenninger ettersom transformatoren prøver å opprettholde strømmen, og risikerer isolasjonsbrudd og sikkerhetsfarer.

Hva er standard sekundærstrømvurdering?
Standard CT sekundære utganger er vanligvis 1 A eller 5 A for å matche vanlige instrument- og reléinngangskrav.

Kan strømtransformatorer brukes til DC-måling?
Standard CT-er opererer på AC magnetisk induksjon og er ikke egnet for DC; spesielle sensorer (f.eks. Hall-effekt) brukes i stedet.
