En hurtigguide: Viktige forskjeller og valgguide for transformatorer av tørr type vs. oljenedsenkede transformatorer

En hurtigguide: Viktige forskjeller og valgguide for transformatorer av tørr type vs. oljenedsenkede transformatorer

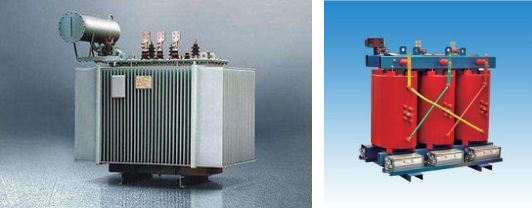

Etter hvert som utviklingen av nye kraftsystemer akselererer, spiller distribusjonstransformatorer – som kritisk utstyr for energikonvertering – en viktig rolle i å bestemme sikkerhet, energieffektivitet og drifts- og vedlikeholdskostnader. Det nåværende markedet er dominert av to hovedkategorier: tørrtransformatorer og oljenedsenkede transformatorer. Disse to typene skiller seg betydelig ut når det gjelder isolasjon og kjøling, sikkerhet og miljøytelse, aktuelle scenarier og kostnadseffektivitet. I samsvar med den obligatoriske energieffektivitetsstandarden GB 20052-2024, gir denne artikkelen en omfattende analyse av forskjellene mellom disse to typer utstyr, og tilbyr en autoritativ referanse for ingeniørvalg.

I. Grunnleggende kjerneforskjeller: Forskjeller i isolasjon og kjølemetoder

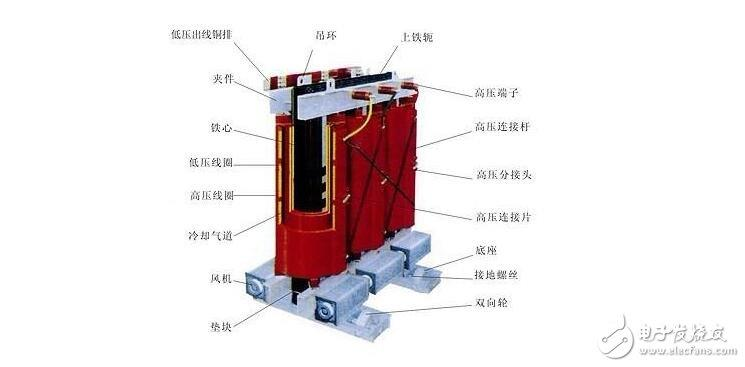

Transformatorer av tørr type bruker luft som kjølemedium. Viklingene er isolert ved hjelp av vakuumstøping av epoksyharpiks eller Nomex papirimpregnering, noe som eliminerer behovet for flytende medier. De har en enkel struktur og utgjør ingen risiko for lekkasje. Oljenedsenkede transformatorer bruker isolasjonsolje som både kjøle- og isolasjonsmedium. Kjernen og viklingene er nedsenket i oljetanken, avhengig av oljesirkulasjon for varmeavledning. Denne teknologien er moden og tilbyr et bredere spekter av kapasiteter. Denne grunnleggende designforskjellen bestemmer den omfattende divergensen mellom de to når det gjelder sikkerhet, miljøpåvirkning og drift og vedlikehold.

II. Sammenligning på tvers av seks nøkkeldimensjoner

III. Implementering av nye forskrifter: Utstyrsvalg må være i samsvar med standarder

GB 20052-2024, en obligatorisk nasjonal standard for krafttransformatorer med virkning fra februar 2025, spesifiserer energieffektivitetsgrader og utfasingsplaner. Valg av laveffektive modeller er strengt forbudt i nye byggeprosjekter, og eksisterende utstyr med høyt energiforbruk må fases ut gradvis. For innendørs kraftdistribusjon i sivile bygninger, i samsvar med de obligatoriske bestemmelsene i GB 51348-2019, må tørrtype eller ikke-brennbare væskeisolerte transformatorer velges.

IV. Utvalgsanbefalinger: Nøyaktig matching basert på applikasjonsscenarier

Velg tørr type: Innendørsmiljøer, områder med høyt belegg, strenge brannsikkerhetskrav, begrenset plass, svingninger i lette belastninger og fokus på miljøvern og lite vedlikehold.

Velg oljenedsenket: For utendørs bruk, konsentrert last med stor kapasitet, kontinuerlig tung last, tøffe miljøer og situasjoner som prioriterer lave startkostnader.

V. Industritrender

Drevet av mål for sikkerhet og lavkarbon, fortsetter penetrasjonshastigheten for transformatorer av tørr type å øke i urbane distribusjonsnettverk, datasentre og nye infrastruktursektorer; oljenedsenkede transformatorer, som utnytter deres store kapasitet og kostnadseffektivitet, forblir dominerende innen utendørs kraftoverføring og transformasjon så vel som industrielle energiapplikasjoner. Disse to typer utstyr utelukker ikke hverandre; snarere utfyller de hverandre i forskjellige scenarier og samarbeider for å støtte sikker og effektiv drift av moderne strømnett.

Kraftutstyrsprodusenter anbefaler at valget bør balansere sikkerhet, energieffektivitet, drift og vedlikehold og overholdelse av forskrifter. Beslutninger bør tas omfattende, med hensyn til lastkarakteristikker, installasjonsmiljøer og budsjettsykluser, for å unngå økte kostnader, sikkerhetsfarer og samsvarsrisiko som følge av feil valg.
