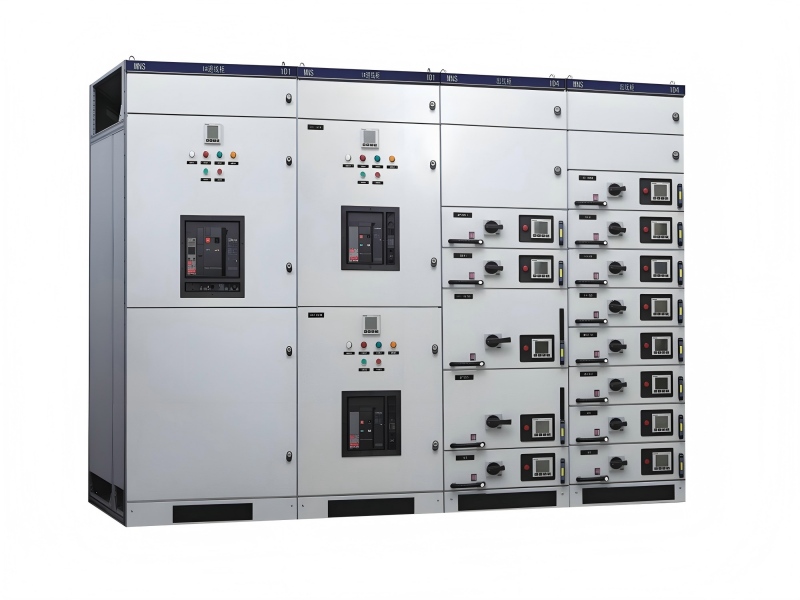

Hva er MNS Low-Voltage Draw-out Switchgear

MNS lavspenningsuttrekksbryter

MNS lavspenningsuttaksbryterutstyr er en modulus kombinert enhet spesialdesignet for lavspente kraftdistribusjonssystemer, egnet for kraftnettverk med en AC-frekvens på 50-60Hz og en nominell driftsspenning på 660V og lavere.

Dens kjernestruktur er satt sammen med 25 mm modul C-seksjons stålrammer, med en tre-posisjonsdesign (koblet/test/separert) for skuffeenheter og støtter den blandede konfigurasjonen av 1-3 hovedenheter samt 1/4 og 1/2 underenheter. Den totale effektive installasjonshøyden på skapet når 1800 mm. Den maksimale merkestrømmen til den horisontale samleskinnen til dette utstyret kan nå 5000A, og tålestrømmen til den vertikale samleskinnen varierer fra 900A til 1600A, med en beskyttelsesgrad som dekker IP30 til IP54-standarder.

Bruksscenarioene inkluderer konvensjonelle miljøer som kraftverk, industri- og gruvebedrifter og kommunal konstruksjon. Etter spesialbehandling kan den også brukes i ekstreme miljøer som offshore oljeplattformer og kjernekraftverk.

Innholdsfortegnelse

1. Kjernestruktur

2. Tekniske egenskaper

3. Miljøtilpasningsevne

4. Typiske bruksområder

5. Innovativ design

6. Kvalitetskontroll

1. Kjernestruktur (modulær, modul E=25 mm)

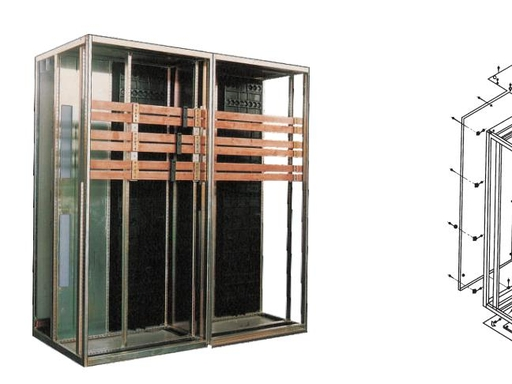

1.1 Skapramme

- Materiale: Kaldvalsede stål C-formede profiler med 25 mm modulhull, galvanisert og pulversprayet for utmerket anti-korrosjonsytelse og pålitelig jording.

- Vanlige dimensjoner: Høyde 2200mm, bredde 400/600/800mm, dybde 800/1000mm.

- Skilleveggdesign: Uavhengig funksjonsrom, samleskinnerom og kabelrom med sikker isolasjon mellom hvert område.

1.2 Funksjonelle enheter (Core Draw-out Type)

(1) PC-enhet (strømcelle, innkommende / busskobling / høystrømmater)

- Vedtar fast eller uttrekkskonfigurasjon, utstyrt med kretsbrytere som Emax for applikasjoner med stor strøm.

- Installasjonsposisjon: Øvre eller bakre del av skapet, koblet til hovedsamleskinne med høy bryteevne.

(2) MCC-enhet (motorkontrollsenter, uttak av skufftype)

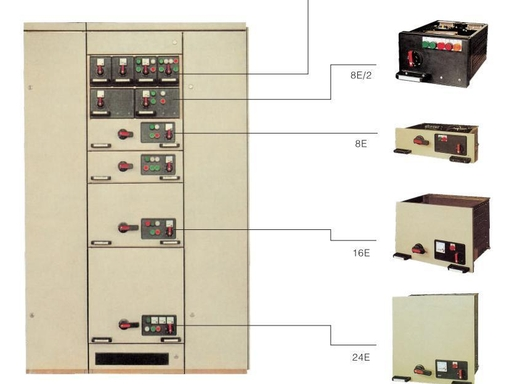

- Standard skuffstørrelser: Høyde 100/150/200 mm (4E/6E/8E).

- Funksjoner: Motorstyring (direktestart / stjerne-trekantstart / mykstart), kraftmating, belysning og kontrollkretser.

- Tre arbeidsposisjoner: Arbeid (tilkoblet), Test (isolert), Uttrekk (strøm av), utstyrt med mekaniske låser for å forhindre feilbetjening.

(3) Kompensasjonsenhet

- Installert med kondensator- og reaktorsett for reaktiv effektkompensasjon og harmonisk undertrykkelse.

(4) Måleenhet

- Utstyrt med PT, CT og elektriske målere for å realisere elektrisk energimåling og driftsovervåking.

1.3 Samleskinnesystem

- Hovedsamleskinne: TMY kobberskinner, horisontalt arrangert med isolerende støtter for kraftfordeling.

- Distribusjonsskinne: Vertikalt arrangert og koblet til skuffer gjennom plug-in-tilkoblinger for pålitelig kontaktytelse.

- Jordingssystem: Fullstendig jording av skapkropp, ramme og skuffer for å sikre kontinuerlig beskyttelsesytelse.

1.4 Beskyttelse og sikkerhet

- Beskyttelsesgrad: Standard IP30, tilpassbar IP40/IP54 for anti-elektrisk støt og forebygging av fremmedlegemer.

- Forriglingsanordninger: Mekaniske forriglinger for tre-posisjonsskuffer, forriglinger mellom effektbrytere og skillebrytere, samt dør- og automatsikringssperrer.

- Isolasjonsstruktur: Høystyrke flammehemmende tekniske plastpartisjoner for bueforebygging og utilsiktet berøringsbeskyttelse.

2. Tekniske egenskaper

Optimalisert design basert på ABB-teknologi realiserer sammenstillingen av ulike komponenter gjennom modularisering. Skuffeenheten er utstyrt med en mekanisk sperreanordning for å støtte rask plugging og frakobling. Hovedkretsens plug-in har utmerket korttidsmotstandskapasitet og høy bruddkapasitet, med overlegen dynamisk og termisk stabilitet. Den fleksible elektriske ordningen kan møte de fleste strømdistribusjonsscenarier.

Skapet har en tykk C-profil skjelettstruktur med dobbel anti-korrosjonsbehandling av kaldvalset stålplate og aluminisert sinkplate. De interne funksjonsområdene inkluderer horisontalt samleskinnerom, elektrisk komponentrom og kabelrom, som er fysisk isolert av flammehemmende tekniske plastplater. Standardskapet har komplett modulær blandet konfigurasjon og sterk scenetilpasning.

3. Miljøtilpasningsevne

Det konvensjonelle driftstemperaturområdet er ikke høyere enn +40 ℃ og ikke lavere enn -5 ℃ for omgivelsestemperatur, med gjennomsnittstemperaturen innen 24 timer som ikke overstiger +35 ℃. Når det gjelder fuktighetsforhold, skal den relative fuktigheten ikke overstige 50 % ved maksimal temperatur på +40 ℃, og kan nå opp til 90 % ved +20 ℃.

To-modus varmespredningssystemer er konfigurert for spesielle miljøer. Luftkjølingsmodusen tar i bruk bevegelige varmespredningsplater og aktivert karbonadsorpsjonsnett, mens vannkjølingsmodusen bruker oppviklede vannrør for sirkulerende varmeavledning. Driftsmodusen kan byttes automatisk i henhold til fuktighetssensorer.

4. Typiske bruksområder

I kraftproduksjonsfeltet fungerer dette utstyret som et kraftsenterskap for å kontrollere motorer med stor effekt og er utstyrt med konvensjonelle seriebrytere. I nettstasjonsapplikasjoner bruker den vertikale samleskinnen en dobbeltlagsstrukturdesign med stabil kontinuerlig strømførende ytelse. For petrokjemisk industri velges skap med IP54 beskyttelsesgrad, og samleskinnerommet er belagt med syre- og alkalibestandig maling.

Den forbedrede patenterte modellen som ble lansert i 2024, legger til elektriske teleskopstangsynkrone kontrollskuffer og roterende filterskjermstrukturer, som forbedrer driftseffektiviteten og påliteligheten i kraftgenerering, overføring og distribusjonsscenarier.

5. Innovativ design

Bruksmodellpatentet (CN215221413U) til Jiangsu Linmai Electric i 2024 realiserer koblingsdrift med flere skuffer, med elektriske teleskopstenger som kontrollerer den synkrone bevegelsen til tre grupper av faste plater.

Oppfinnelsespatentet (CN114665407A) til Shandong Dingsheng i 2024 inkluderer fuktsikker ytelsesdesign. Den modulære skuffestrukturen, dual-mode varmespredningssystemet og fuktighetsinduksjonsutløsermekanismen forbedrer tilpasningsevnen i fuktige miljøer. Koblingsanordningen til skapets øvre ledeplate og vannlagringstanken forhindrer effektivt tilbakestrømning av regnvann, og bunnstrømføringsstrukturen forbedrer dreneringseffektiviteten.

6. Kvalitetskontroll

Produktet har oppnådd CCC-sertifisering og implementerer GB7251.1-2005-standarden i produksjonsprosessen. Fabrikktesten inkluderer 2500V/1min dielektrisk styrketest.

Transportspesifikasjonen begrenser enkeltforsendelsesmengden til ikke mer enn 4 enheter, og det vertikale avviket for heise skal være mindre enn 15 grader. Under igangkjøring kreves det mer enn tre skuffepluggingstester for å sikre kvalifisert kontaktmotstand til kontaktene.

Sammendrag

MNS-koblingsutstyret er et avansert lavspentutstyr med modulær design, uttrekksstruktur, høy sikkerhet, praktisk vedlikehold og intelligent utvidelsesmulighet. Med pålitelig struktur, stabil strømforsyning og fleksibelt vedlikehold, har det blitt det foretrukne mainstream-utstyret for lavspente kraftdistribusjonssystemer i industrielle og viktige byggeprosjekter.
