VS1 innendørs høyspenningsvakuumbryter

Ceho kan tilby VS1 innendørs høyspenningsvakuumbryter med omfattende ettersalgsservice og rettidig levering. Arbeidsprinsippet til denne vakuumbryteren er at når den bevegelige kontakten og den statiske kontakten skilles under påvirkning av driftsmekanismen, genereres en elektrisk lysbue mellom kontaktene, og overflaten på kontaktene fordamper damp ved høye temperaturer. Den spesielle formen til denne produktkontaktdesignen genererer et magnetisk felt når strømmen går gjennom. Under påvirkning av dette magnetfeltet beveger den elektriske lysbuen seg raskt langs den tangentielle retningen til kontaktflaten. Noe metalldamp kondenserer på metallsylinderen (skjoldet), og lysbuen passerer naturlig gjennom null og går deretter ut. Når lysbuen går ut, gjenopprettes den dielektriske styrken mellom kontaktene raskt

Send forespørsel

produktbeskrivelse

Du kan være trygg på å kjøpe VS1 innendørs høyspenningsvakuumbryter fra Ceho. Vakuumbryteren er egnet for bruk i kraftsystemer med en merkespenning på 12kv for beskyttelsesformål, samt i kontrollenheter av strømnettutstyr og industrielt kraftutstyr. Den kan utstyres med KYN28(GZS1). Ulike typer koblingsskappaneler som XGN og GG-1A. Relaterte produkter: isolasjonstraller, sikringsvogner og andre spenningstransformatortraller.

Produktstandarder

♦ IEC62271-100 Høyspentbryter- og kontrollutstyr del 100: AC effektbrytere

♦ GB1984 High Voltage AC effektbrytere

♦ GB/T11022 Felles spesifikasjoner for standarder for høyspenningsbryter- og kontrollutstyr

♦ JB/T 3855 Høyspent AC Vakuum effektbrytere

♦ DL/T402-spesifikasjon av høyspente vekselstrømbrytere

Miljøforhold

♦ Omgivelsestemperatur: -15℃~+40℃;

♦ Høyde: ≤1000m;

♦ Relativ fuktighet: daglig gjennomsnitt ≤95 %, månedlig gjennomsnitt ≤90 %；

♦ Jordskjelvintensitet: ≤8 nivå;

♦ Steder uten brann, eksplosjonsfare, alvorlig skittenhet, kjemisk korrosjon, samt intense vibrasjoner

Teknisk dato

Ingen.	Punkt	Enhet	Dato
1	Nominell spenning	kv	15 ? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	Nominell korttids strømfrekvens tåler spenning (1 min)		90/102? ? ? ? ? ? ? ? 65/79
3	Vurdert lynimpuls tåler spenning		50/59? ? ? ? ? ? ? ? ??125/145
4	Nominell frekvens	Hz	50
5	Merkestrøm	A	630 ? ? ? ? ? ? ? ? ? ? ? ?630 ? ? ? ? ? ? ? ? ? ? ? ? ?1250
			1250 ? ? ? ? ? ? ? ? ? ? ?1250 ? ? ? ? ? ? ? ? ? ? ? ? 1600
6	Nominell korttidstolerant strøm	De	20 50 50	25 63 63	31.5 80 80
7	Nominell topptolerant strøm
8	Nominell kortslutningslukkestrøm (topp)
9	Vurdert operasjonssekvens		O-0,3s-co-180s-co
10	Mekanisk liv	Tider	20000
11	Nominell driftsspenning	V	AC/DC220, AC/DC110
12	Åpningstid	ms	20-50
13	stengetid		30-70
14	Nominelle kortslutningsstrømbruddtider		50

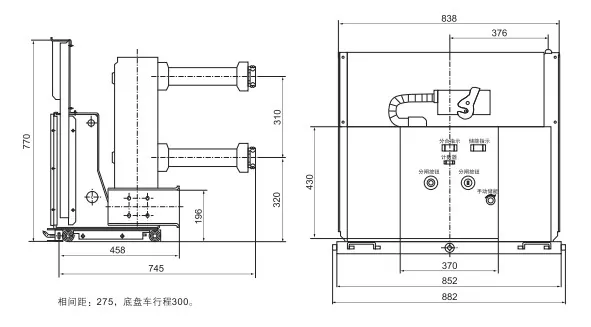

Overordnet måltegning
