Intelligent universalskuff effektbryter

Ceho er en China Intelligent Universal Drawer Circuit Breaker-produsent. Denne universalbryteren av skufftype er en høystrøms luftkretsbryter (ACB) som integrerer intelligent kontroll, høy brytekapasitet og modulær design. Den er egnet for AC 50Hz/60Hz strømdistribusjonsnettverk med nominelle spenninger på 400V~690V og nominelle strømmer på 630A~7500A. Applikasjoner inkluderer industrielle, kommersielle, intelligente bygninger og datasenterinnstillinger, som muliggjør strømdistribusjon, linjebeskyttelse og fjernovervåking.

Send forespørsel

produktbeskrivelse

Ceho er en ledende produsent av intelligente strømbrytere for universelle skuffer. Denne skuffebryteren har en skuff-type design med følgende fordeler:

Tre-posisjonsindikasjon: Den indikerer tydelig tre posisjoner – «Tilkoblet», «Test» og «Isolert» – noe som letter vedlikehold og testing.

Enkel utskifting: Strømbryterhuset kan trekkes ut for rask utskifting, noe som reduserer tiden for strømbrudd. Strømbryteren er utstyrt med en mekanisk forrigling for å forhindre feilbetjening og sikre personlig sikkerhet.

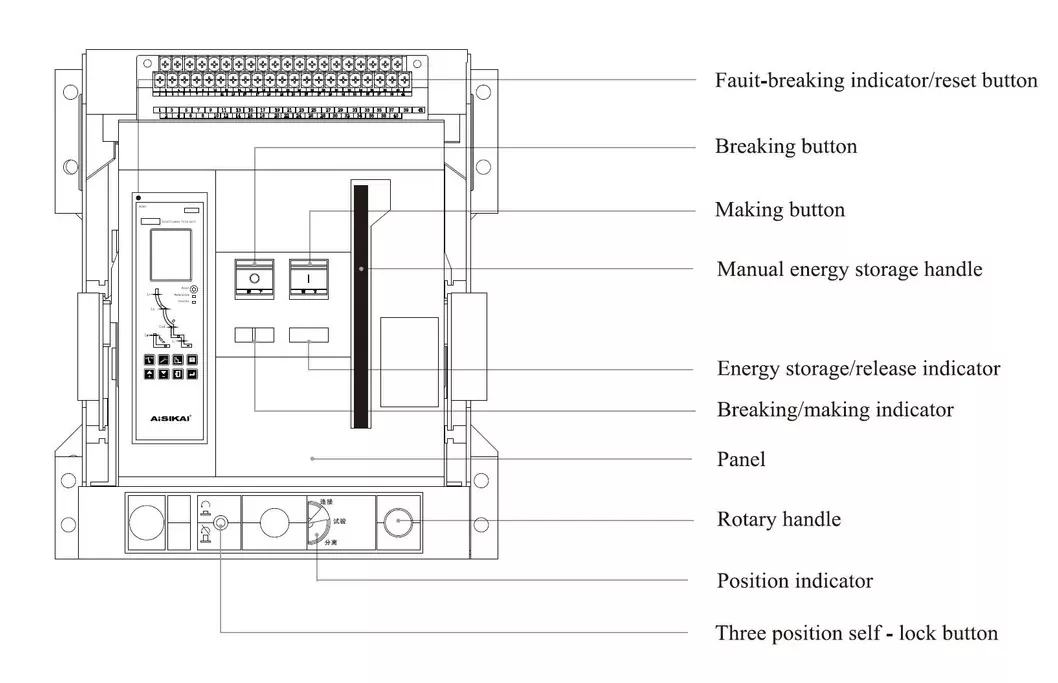

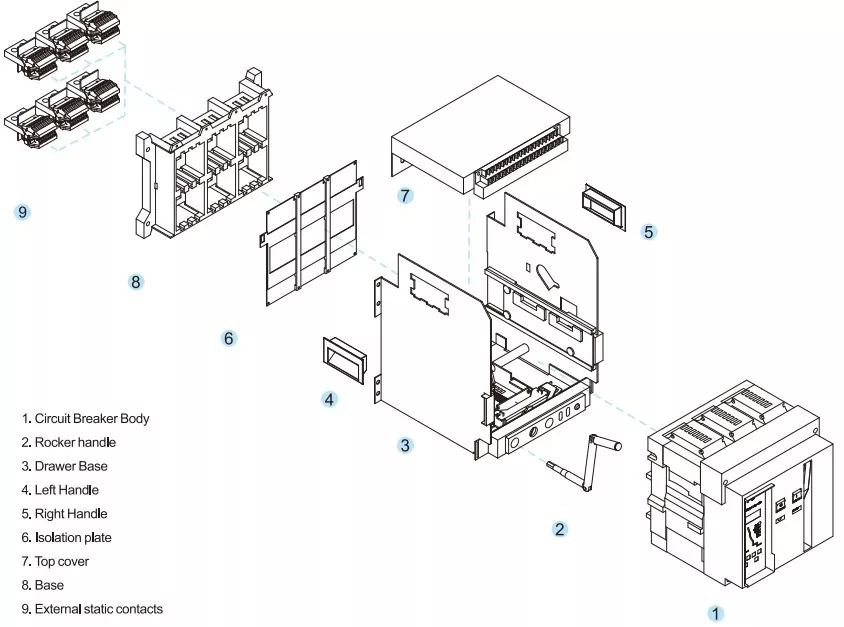

Strukturoversikt

TEKNISK PARAMETER
Modell	Frame rating gjeldende Inm A	Merkestrøm i A	Nominell impulsmotstandsspenning Uimmp kV	Vurdert Ue V	Nominell grense kortslutning bruddkapasitet ICU er o-co		Nominell tjenestekortslutningsbryterkapasitet Ics av o-co-co-co		Vurdert korttidsmotstand nåværende Icw KA(1s) Forsinkelse 0,4s o-co		Strømtap (In) W
					400V	660/690V	400V	660/690V	400V	660/690V	Fikset	Uttak
ASKW1-2000	2000	630	12	AC 50Hz /60Hz 400V 690V	85	65	65	65	65	65	40	80
		800									60	130
		1000									90	205
		1250									90	205
		1600									140	310
		2000									170	310
ASKW1-2500	2500	2500			100	70	80	70	80	70	260	510
ASKW1-2500U	2500	2500			100	70	80	70	80	70	170	400
ASKW1-3200	3200	2000			100	70	80	70	80	70	170	400
		2500									260	510
		2900									320	650
		3200									420	760
ASKW1-4000	4000	3200			100	70	80	70	80	70	430	780
		3600									440	790
		4000									450	800
ASKW1-6300	6300	4000			120	85	100	85	100	85	1225
		5000									1250
		6300									1625
1. Bueavstanden er null. 2. I denne formen er bruddkapasiteten til øvre innløp og nedre innløp det samme.

Dimensjonsdiagram
Inm	en mm	b mm	c mm
2000-3P/4P	306	173	346
2500(Økonomisk)-3P/4P	306	173	346
2500(Bolig strømfordelingstype)-3P/4P	366	202.5	405
3200-3P/4P	366	202.5	405
4000-3P	366	202.5	405
4000-4P	306	173	346
6300-5000A/3P/4P	366	202.5	405
6300-6300A/3P/4P	366	202.5	405

Intelligente funksjonelle funksjoner

Intelligent Trip Unit: Intelligent Universal Drawer Circuit Breaker-serien har flere beskyttelsesfunksjoner, inkludert overbelastning, kortslutning, underspenning og jordfeil, som støtter justerbare innstillinger og selektiv beskyttelse.

Fjernovervåking: H-type kontrolleren støtter fjernkommunikasjon, muliggjør telemetri, fjernsignalering og fjernkontroll, tilpasset smarte nett og bygningsautomasjonssystemer.

Statusvisning: Noen modeller er utstyrt med en LCD-skjerm som viser driftsparametere i sanntid som strøm, spenning, strøm og feilregistreringer.

Feilregistrering og diagnose: Registrerer utløsningsårsaker, tider og gjeldende verdier for enkel analyse og vedlikehold.
