HB-12 miljøvennlig gassisolert ring hovedenhet

Ceho er en produsent i Kina, og du kan trygt kjøpe vår HB-12 miljøvennlige gassisolerte ringhovedenhet. Og vi vil tilby deg den beste ettersalgsservicen og rettidig levering. Denne ringhovedenheten er et komplett sett med strømfordelingsenhet på 12KV, trefase AC 50Hz, enkeltbuss og enkeltbusssegmentsystem.

Send forespørsel

produktbeskrivelse

HB-12 miljøvennlig gassisolert ring hovedenhet er et komplett sett med distribusjonsutstyr med en spenning på 12KV, trefase AC 50Hz, enkelt samleskinne og enkelt samleskinnesystem. Den har en enkel struktur, fleksibel drift, pålitelig sammenlåsing og praktisk installasjon. Ulike brukere kan gis tilfredsstillende tekniske løsninger for ulike bruksområder. Ved å ta i bruk sensorteknologi, automatisk kontrollteknologi og informasjonsteknologi, sammen med avansert teknisk ytelse og enkle og fleksible monteringsløsninger, kan den møte de stadig skiftende markedskravene og er egnet for de intelligente kravene til strømnett.

HB-12 miljøvennlig gassisolert ringhovedenhet kan brukes til industrielle og sivile kabelringnettverk og terminalprosjekter for distribusjonsnettverk. Når det gjelder mottak og distribusjon av elektrisk energi, er den spesielt egnet for kraftdistribusjon i urbane boligområder, små sekundære transformatorstasjoner, koblingskontorer, kabelforgreningsbokser, boks-type transformatorstasjoner, industri- og gruvebedrifter, kjøpesentre, flyplasser, undergrunnsbaner, vindkraftproduksjon, sykehus, idrettsanlegg, jernbaner, tunneler og andre steder.

Servicebetingelser

Omgivelseslufttemperatur: -40℃-+50℃

Fuktighet: Maksimal gjennomsnittlig relativ verdi, daglig <95 %, månedlig <90 %

Høyde: ≤4000 M

Seismisk motstand: 8 grader

Bruk under spesielle forhold kan forhandles

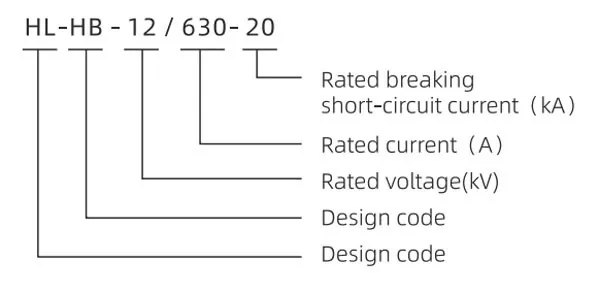

Modell

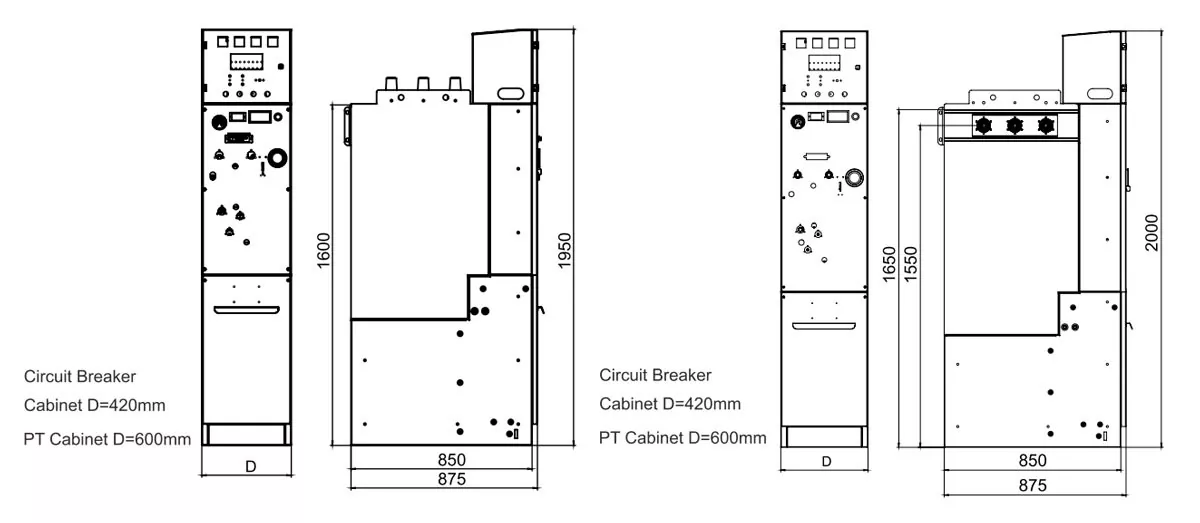

Dimensjoner på bryteren

Skapstørrelse (B×D×H)	Strømbryterskap	Kabelkoblingsskap	PT skap

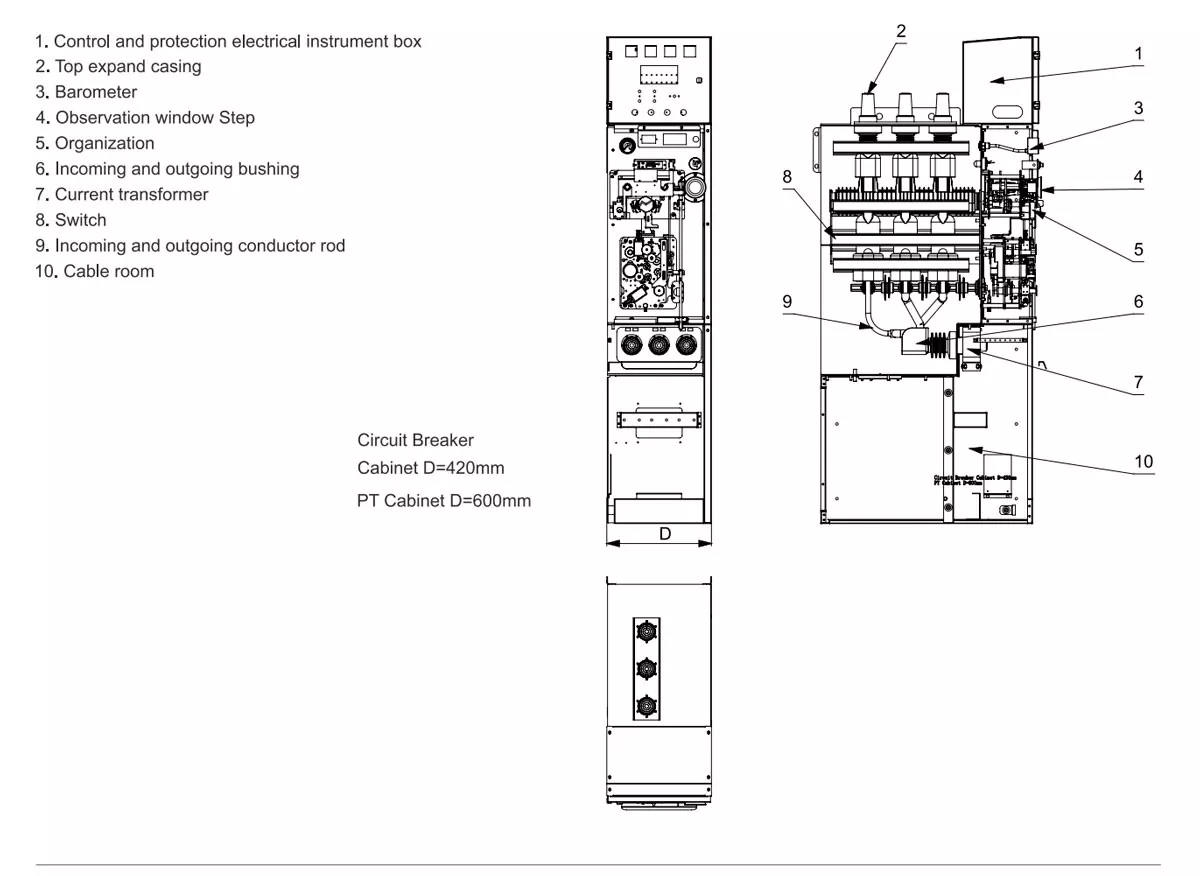

Topp utvidelse	420×850×1950	420×850×1950	600×850×1950

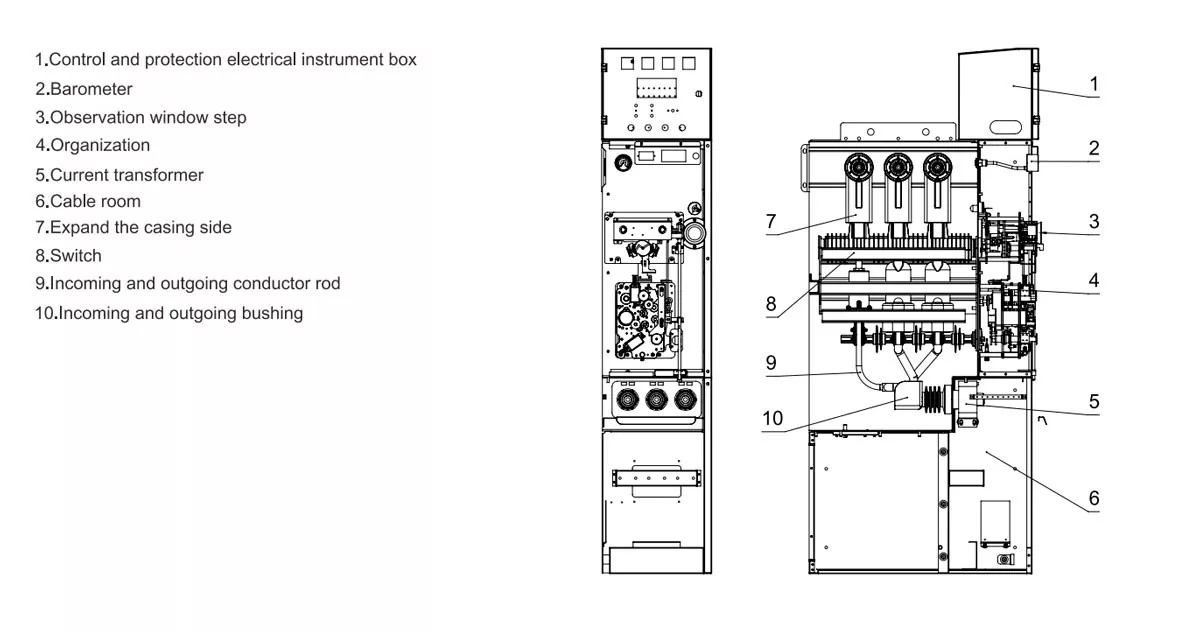

Sideutvidelse	420×850×2000	420×850×2000	600×850×1950

Teknisk parameter

De viktigste tekniske parametrene til Environmental Gas Insulated RMU

Nominell spenning	kV	12
Merkestrøm	A	630
Bueslukkingsmetode		Vakuumbryterrør
Isolasjonsmetode		Ren luft eller nitrogen
Nominell kortslutningsbrytestrøm	kV	20
Nominelle kortslutningsbruddtider	Tider	30
Nominell kortslutningslukkestrøm (topp)	kV	50
Vurdert korttidsmotstå strøm 3s (rms)	de	20 (hovedkrets), 17, 4 (jordingskrets)
Nominell topp tåle strøm	de	50 (hovedkrets), 43, 5 (jordingskrets)
Strømfrekvens tåler spenning (1 min)	kV	42 (fase til jord, fase til fase), 48 (brytende)
Lynimpuls tåler spenning	kV	75(Fase til jord, fase til fase), 85(brytende)
Delvis utladning	PC	≤20
Vurdert sekvens av operasjoner til vcbs		O-0,3s-co-180s-co
Tåler interne lysbuefeil	KA\S	20/0,5
Mekanisk liv	Tider	10000 (VCB) 3000 (isoleringsbryter, jordingsbryter)
Hovedkretsmotstand for hver fase	mΩ	120
Jordingsbryter klassifisert kortslutningsstrøm (toppverdi)	De	43, 5
Jordingsbryterens stengetider	Tider	2
Grad av beskyttelse	MPa	IP67 (gassboks), IP4X (husdeksel)
Nominell gasstrykk (måletrykk)	MPa	0.02
Minimum driftsgasstrykk	0/0	0
Vurdert årlig lekkasjerate	ppm	0.01
Fuktighetsinnhold i luftboks	kV	≤150
Hjelpekretsens strømfrekvens tåler spenning (1 min)		2

Hovedteknisk parameter for effektbryter

Nominell spenning	12
Merkestrøm	630
Nominell kortslutningsbrytestrøm	20
Nominell kortslutningslukkestrøm (topp)	50
Vurdert korttidsmotstå strøm 3s (rms)	20
Nominell topp tåle strøm	50
Vurdert sekvens av operasjoner	O.-0.3s-C.O.-180s-C.O.
Strømfrekvens tåler spenning (1 min)	42 (fase til jord, fase til fase), 48 (brytende)
Lynimpuls tåler spenning (topp)	75 (fase til jord, fase til fase), 85 (brytende)
Delvis utladning	≤5
Mekanisk liv	10000
Hovedsløyfemotstand per fase	≤110
Kontaktavstand	9±1
Kontakttrykk over-vandring	3±0, 5
Kontakt slutttrykk	1800±100N
Trefase åpning (ulike faser)	≤1
Kontakt lukking sprett tid	≤2
Stengetid	≤70
Åpningstid	≤60
Gjennomsnittlig åpningshastighet	1,1+0,2
Gjennomsnittlig lukkehastighet	0,8+0,2
Nominelt antall kortslutningsstrømbrudd	30
